5. Sınıf Matematik Temel Geometrik Çizimler ve İnşalar Konu Anlatımı

5. sınıf matematik temel geometrik çizimler ve inşalar konusu; nokta, doğru, doğru parçası, ışın ve düzlem kavramlarını ve bunların sembollerini anlatır. Bu şekillerin cetvel, gönye ve pergelle nasıl çizildiğini de gösterir. Doğru iki yönde sınırsız uzar, ışın bir noktadan başlar, doğru parçası ise iki uç noktayla sınırlıdır.

Ders özeti PDF: 5. sınıf temel geometrik çizimler ve inşalar ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).

Defterine bir çizgi çektin; peki o bir doğru mu, ışın mı, yoksa doğru parçası mı? Çoğu öğrenci en çok burada, bir de köşeli parantezli sembollerde zorlanır. Yazıyı bitirince her şekli adıyla ve sembolüyle yazabileceksin. Cetvelle hatasız ölçecek, pergelle bir uzunluğu başka yere taşıyabileceksin.

Temel Geometrik Çizimler ve İnşalar Hangi Sınıfta, Hangi Ünitede?

5. sınıf matematik temel geometrik çizimler ve inşalar, “Geometrik Şekiller” temasının ilk konusudur. Türkiye Yüzyılı Maarif Modeli'ne göre hazırlanan MEB (Millî Eğitim Bakanlığı) taslak yıllık planında yılın ilk haftasında yer alır. Bu ünitede şekilleri tanır, araçlarla çizer, sembolle yazar ve yaptığın çizimi anlatırsın. Senden beklenen iki öğrenme çıktısı şunlardır:

• MAT.5.3.1: Temel geometrik çizimler için matematiksel araç ve teknolojiden yararlanabilme
• MAT.5.3.2: Temel geometrik çizimlere dayalı deneyimlerini yansıtabilme

Günlük hayattan: Ev yapılırken önce temel atılır. Nokta ve doğru da geometrinin temelidir; açılar, çokgenler ve çember bunların üzerine kurulur.

Nokta Doğru Doğru Parçası Işın ve Düzlem Nedir?

5. sınıf temel geometrik şekiller denince aklına şu beş kavram gelsin: nokta, doğru, doğru parçası, ışın ve düzlem. Hepsini sınıfta, sokakta ve defterinde görebilirsin. Sırayla tanıyalım.

Nokta Nedir?

Nokta, boyutu olmayan ve yer belirten temel geometrik kavramdır. Büyük harfle adlandırılır: A, B, K gibi. Kalemin ucunu kâğıda bir kez dokundurduğunda bir nokta modeli elde edersin.

Günlük hayattan: Haritada evinin yerini gösteren işaret bir nokta modelidir.

Doğru Nedir?

Doğru, iki yönde sınırsız uzayan, başı ve sonu olmayan düz çizgidir. Çizerken iki ucuna ok koyarsın; oklar “devam ediyor” demektir. Üzerindeki iki noktayla (AB doğrusu) ya da küçük bir harfle (d doğrusu) adlandırılır.

Kural: İki farklı noktadan yalnızca bir doğru geçer; tek bir noktadan ise sonsuz sayıda doğru geçer. Çünkü cetveli tek noktanın çevresinde istediğin kadar döndürebilirsin, ikinci nokta ise cetveli sabitler.

Doğru Parçası Nedir?

Doğru parçası, bir doğrunun iki noktası arasında kalan, uzunluğu ölçülebilen sınırlı parçasıdır. İki ucu da bellidir, bu yüzden cetvelle ölçülür. Sıranın kenarı ya da gergin bir ayakkabı bağı doğru parçası modelidir.

Işın Nedir?

Işın, bir başlangıç noktası olan ve tek yönde sınırsız uzayan çizgidir. Çizerken yalnız uzayan ucuna ok koyarsın. El fenerinden çıkan ışık bir ışın modelidir: fenerden başlar, ileriye doğru gider.

Düzlem Nedir?

Düzlem, her yönde sınırsız uzayan, kalınlığı olmayan düz yüzeydir. Sınıf tahtasının yüzeyi ya da masanın üstü birer düzlem modelidir. Modelin kenarları vardır, düzlemin ise kenarı yoktur.

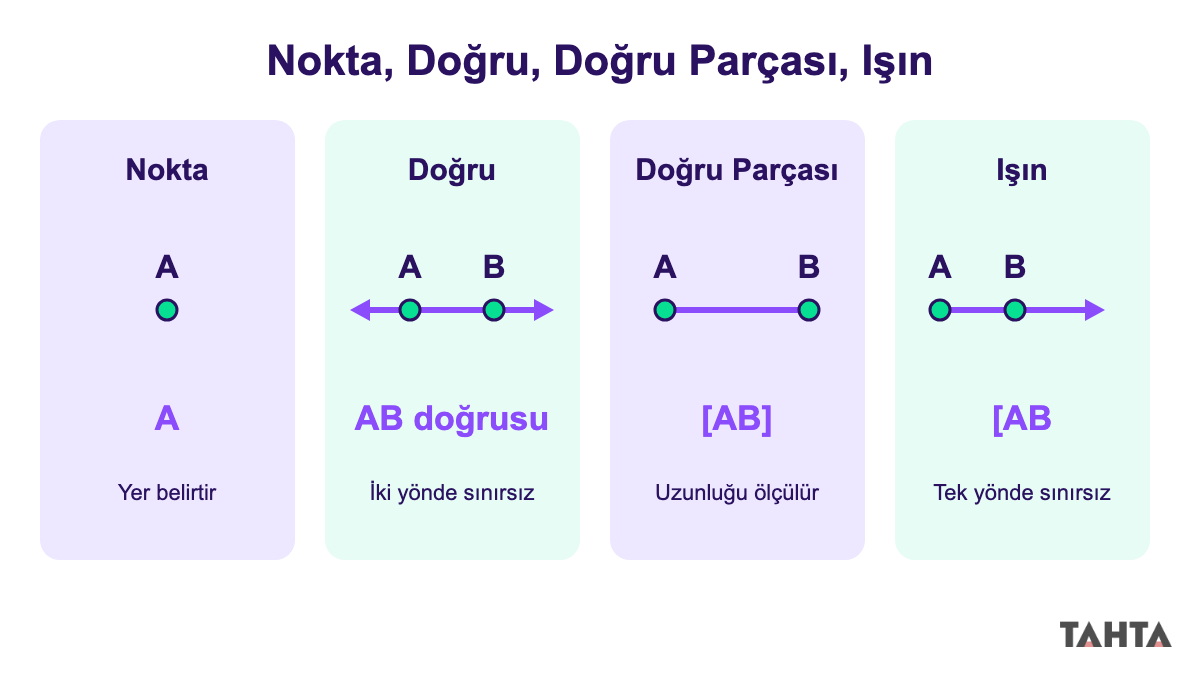

Dört temel şekil yan yana: nokta, doğru, doğru parçası ve ışın.

Temel Geometrik Çizimlerin Sembolle Gösterimi ve Okunuşu Nasıldır?

Şekli her seferinde çizmek zaman alır, bu yüzden matematikte kısa yazım kullanırız. Mesajlaşırken kısaltma kullanmana benzer; herkes aynı işareti aynı şekilde okur. Aşağıdaki sembolle gösterim / okunuşu tablosu, nokta doğru doğru parçası ışın dörtlüsünü bir arada verir.

Mantık: Köşeli parantez “burada bitiyor” demektir. [AB] yazımında iki uç da kapalıdır, bu yüzden uzunluk ölçülür. [AB yazımında B tarafı açık kalır, çünkü ışın o yönde sürer.

Doğru parçasının uzunluğunu |AB| ile gösteririz. Örneğin |AB| = 6 cm yazarsan “AB doğru parçasının uzunluğu 6 santimetredir” demiş olursun.

[AB Işını ile [BA Işını Aynı mı?

Hayır, aynı değildir. [AB ışını A'dan başlar ve B yönünde uzar. [BA ışını ise B'den başlar ve A yönünde uzar. Evden okula gidiş ile okuldan eve dönüş gibi düşün: yol aynı, başlangıç ve yön farklı.

Kural: Işında başlangıç noktası ilk yazılan harftir. Doğruda ise sıra önemli değildir; AB doğrusu ile BA doğrusu aynıdır, çünkü doğru zaten iki yöne de uzar.

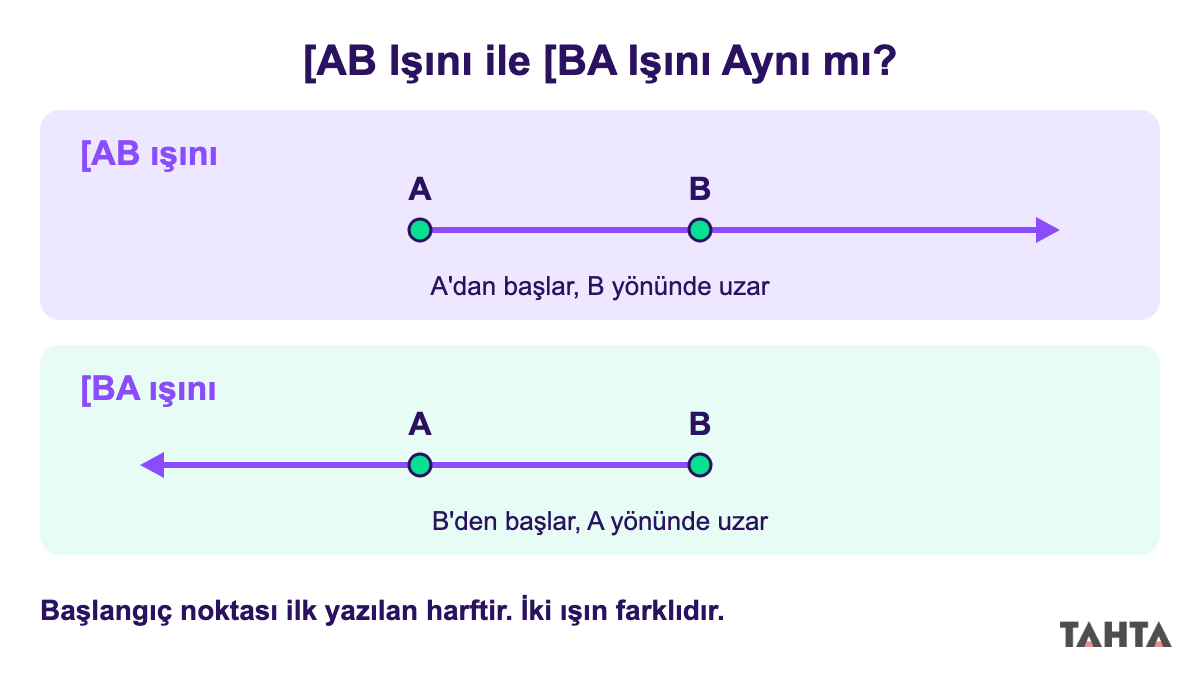

Aynı iki nokta, iki farklı ışın: başlangıç noktası değişince ışın da değişir.

Geometrik Çizim Araçları Ne İşe Yarar?

Her işin bir aracı vardır: çorbayı kaşıkla, makarnayı çatalla yersin. Çizimde de durum aynıdır. Geometrik çizim araçları (cetvel, gönye, pergel, iletki) ayrı ayrı işler için tasarlanmıştır.

Cetvel ile Doğru Parçası Nasıl Çizilir ve Ölçülür?

Cetveli kâğıda bastır, kalemini kenarına yasla ve tek hamlede çiz. Ölçerken şeklin bir ucunu cetvelin 0 çizgisine getir, diğer ucun denk geldiği sayıyı oku. Kalem kutunun boyunu böyle ölçebilirsin.

Dikkat: Ölçüme 0'dan başlamadıysan iki okumanın farkını al. Kalemin bir ucu 2'de, diğer ucu 14'teyse uzunluk 14 − 2 = 12 cm olur. Çünkü cetvelin ilk 2 santimetresinde kalem yoktur.

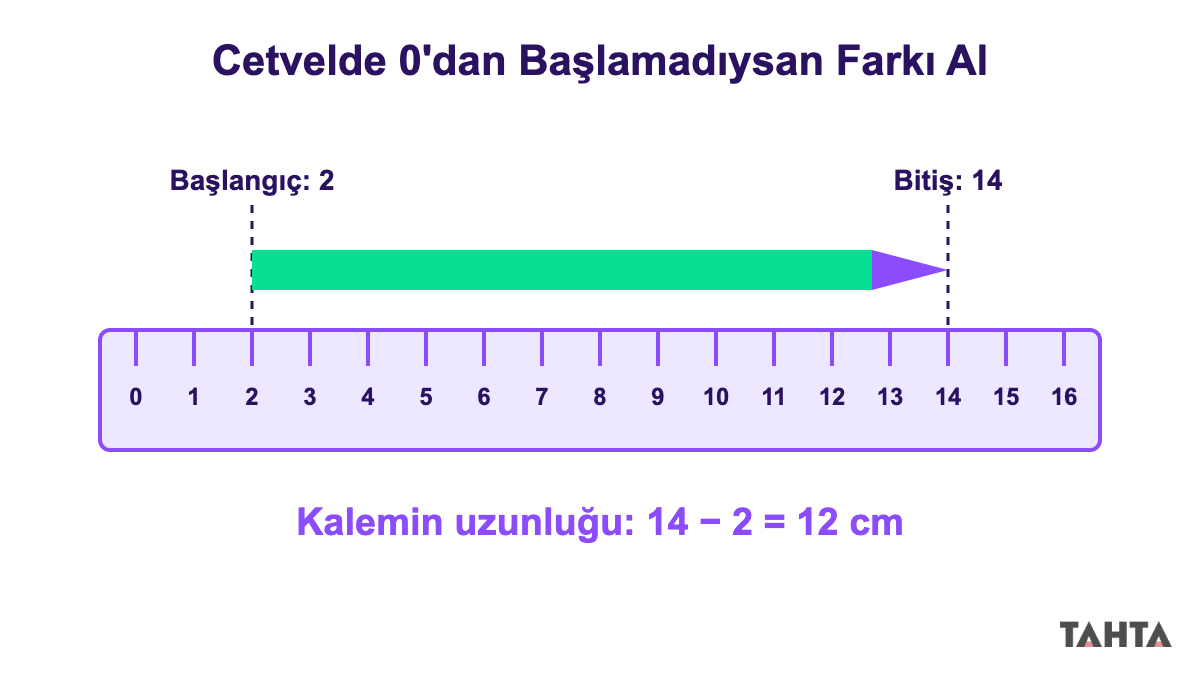

Kalem 0'dan başlamıyorsa bitiş okumasından başlangıç okumasını çıkarırsın.

Gönye ile Dik Köşe Nasıl Çizilir?

Gönyenin bir köşesi, defter sayfasının köşesi gibi diktir. Dik kenarlarından birini çizdiğin çizgiye oturt, diğer kenar boyunca çiz. Bir köşenin dik olup olmadığını da gönyeyi o köşeye yerleştirerek kontrol edersin.

Pergel ile Eş Uzunluk Nasıl Aktarılır?

Pergelin bir kolunda sivri uç, diğerinde kalem vardır. Sivri uç sabit durur, kalem ucu döner ve çember ya da yay çizer. İki uç arasındaki açıklık değişmediği sürece işaretlediğin her uzunluk birbirine eş olur. Bu yüzden pergel, bir uzunluğu başka yere taşımanın güvenilir yoludur.

İletki Ne İşe Yarar?

İletki, üzerinde derece çizgileri bulunan ve açı ölçmeye yarayan araçtır. İki açıyı iletkiyle ölçüp aynı sayıyı bulursan eş açıların ne olduğunu da görmüş olursun. İletkinin kullanımını açı ölçme konusunda ayrıntılı öğreneceksin.

Dinamik Geometri Yazılımıyla Çizim Nasıl Yapılır?

Dinamik geometri yazılımı, şekilleri ekranda çizmeni sağlayan programdır. Önce iki nokta oluşturur, sonra doğru, ışın ya da doğru parçası aracını seçersin. Noktayı sürüklediğinde şeklin nasıl değiştiğini anında görürsün.

Geometrik çizim araçları (cetvel, gönye, pergel, iletki) ile yazılımı birlikte kullanmak konuyu pekiştirir.

Pergel ile Doğru Parçası İnşa Etme Nasıl Yapılır?

İnşa, verilen bir uzunluğu ya da şekli ölçüsünü koruyarak yeniden çizmektir. Terzinin kumaştaki bir boyu iple alıp başka yere taşımasına benzer. Elinde bir [KL] doğru parçası olsun; pergel ile doğru parçası inşa etme işi dört adımda biter.

1. Cetvelle, başlangıç noktası P olan bir ışın çiz.
2. Pergelin sivri ucunu K'ye, kalem ucunu L'ye getir. Açıklık artık |KL| kadardır.
3. Açıklığı bozmadan sivri ucu P'ye koy ve ışını kesen küçük bir yay çiz.
4. Yayın ışını kestiği noktaya R adını ver. [PR] doğru parçası, [KL] ile eş uzunluktadır.

Mantık: Pergelin açıklığı adımlar boyunca hiç değişmedi. Bu yüzden K ile L arasındaki uzaklık, P ile R arasına aynen taşındı.

Hatırlatma: İşin sonunda iki doğru parçasını cetvelle ölç. İkisi de aynı sayıyı veriyorsa inşan doğrudur.

Tahmin Et, Ölç, Karşılaştır: Çizim Deneyimi Nasıl Yansıtılır?

Çizim yapmak kadar, yaptığını anlatmak da bu konunun parçasıdır. Bunun kolay yolu üç adımlık bir etkinliktir. Önce uzunluğu gözle tahmin et, sonra cetvelle ölç, en sonda ikisini karşılaştır. Aşağıda sıranın üstündeki üç eşya için doldurulmuş bir örnek var.

Kalemde tahmin, ölçümden 2 cm fazla çıktı. Kendine şunu sor: Tahminim neden şaştı? Belki kaleme uzaktan baktın, belki 1 santimetreyi gözünde büyüttün. Farkı görüp nedenini söylemek, deneyimini yansıtmak demektir.

Hatırlatma: Fark küçüldükçe tahminin iyileşiyor demektir. Cetveldeki 1 cm'lik aralığa sık sık bakarsan gözün bu uzunluğa alışır.

5. Sınıf Matematik Temel Geometrik Çizimler ve İnşalar Çözümlü Örnekler

Şimdi öğrendiklerini soru üzerinde deneyelim. Okulda karşılaşacağın 5. sınıf geometri soruları çoğunlukla günlük bir durumla başlar. Önce durumu oku, sonra hangi kavramın sorulduğunu bul.

Örnek 1: Cetvelde 0'dan Başlamayan Ölçüm

Deniz bir kurdeleyi cetvelin 3 cm çizgisine yerleştiriyor. Kurdelenin diğer ucu 11 cm çizgisine denk geliyor. Kurdele kaç santimetredir?

1. Başlangıç okumasını yaz: 3.
2. Bitiş okumasını yaz: 11.
3. Farkı al: 11 − 3 = 8.

Kurdele 8 cm uzunluğundadır.

Örnek 2: Üç Noktayla Kaç Doğru Parçası Oluşur?

Bir otobüs hattı düz bir yol üzerindedir ve sırasıyla A, B, C duraklarından geçer. Bu üç durak kaç farklı doğru parçası belirler?

1. Yan yana olanları yaz: [AB] ve [BC].
2. Aradaki noktayı atlayanı yaz: [AC].
3. Say: [AB], [BC] ve [AC] olmak üzere 3 doğru parçası vardır.

Dikkat: “İki tane” cevabı tuzaktır. [AC] de iki ucu belli bir parçadır, çünkü A ile C arasında kalan her nokta ona aittir.

Örnek 3: Sembolü Okuma

Bir yön tabelasında “[MN” yazıyor. Bu sembol hangi şekli gösterir, başlangıç noktası neresidir?

1. Parantezin yerine bak: yalnız solda var, sağ taraf açık.
2. Bir ucu kapalı, bir ucu açık olan şekil ışındır.
3. İlk harf M olduğu için ışın M'den başlar ve N yönünde uzar.

Cevap MN ışınıdır. Tabelada [NM yazsaydı ışın N'den başlardı.

Örnek 4: Pergelle Aktarılan Uzunluk

Elif pergelini 4 cm açıyor ve bir ışın üzerinde art arda 2 kez işaretliyor. Ardından cetvelle 3 cm daha ekliyor. Işının başlangıcından son işarete kadar kaç santimetre oldu?

1. İşlemi yaz: 2 × 4 + 3.
2. İşlem önceliği kuralına göre önce çarp: 2 × 4 = 8.
3. Sonra topla: 8 + 3 = 11.

Toplam uzunluk 11 cm'dir.

Temel Geometrik Çizimlerde Sık Yapılan Hatalar Nelerdir?

Bu hataların çoğu acele etmekten doğar. Bisiklete binmeden önce frenleri kontrol eder gibi, çizimden önce şu beş maddeye göz at.

• Cetveli 1'den başlatmak: Ölçüm 0 çizgisinden başlar. Başka yerden başladıysan iki okumanın farkını al.
• Doğrunun ya da ışının uzunluğunu yazmak: İkisi de sınırsız uzar, bu yüzden ölçülmez. Yalnızca doğru parçası ölçülür.
• [AB ile [BA ışınını aynı sanmak: Başlangıç noktası ilk yazılan harftir, yön de ona göre değişir.
• Pergelin açıklığını kaydırmak: Açıklığı ayarladıktan sonra kolları sıkıştırma ya da açma; yoksa uzunluk değişir.
• Uç noktaları harfsiz bırakmak: Noktalara ad vermeden şekli sembolle yazamazsın.

Temel Geometrik Çizimler ve İnşalar Hızlı Özet

Yola çıkmadan önce çantanı kontrol eder gibi şu maddeleri gözden geçir.

• Nokta yer belirtir ve büyük harfle adlandırılır.
• Doğru iki yönde, ışın tek yönde sınırsız uzar; doğru parçası iki uçla sınırlıdır.
• Yalnızca doğru parçasının uzunluğu ölçülür ve |AB| ile gösterilir.
• Sembolle gösterim / okunuşu: AB doğrusu, [AB] doğru parçası, [AB ışını.
• İki noktadan bir doğru, tek noktadan sonsuz sayıda doğru geçer.
• Cetvelde ölçüm 0'dan başlar; başlamadıysa iki okumanın farkı alınır.
• Pergel, açıklığı bozulmadan bir uzunluğu aktarır; inşa budur.

Temel Geometrik Çizimler ve İnşalar Mini Test

Beş soruyla kendini dene. Maç bitmeden skora bakılmaz; sen de önce cevaplarını deftere yaz, sonra anahtara bak.

1. Aşağıdakilerden hangisinin uzunluğu cetvelle ölçülür?
   A) AB doğrusu   B) [AB ışını   C) [AB] doğru parçası   D) Düzlem
2. “[KL” sembolü için hangisi doğrudur?
   A) K ile L arasında kalan doğru parçasıdır   B) L'den başlayan ışındır   C) K'den başlayıp L yönünde uzayan ışındır   D) İki yönde uzayan doğrudur
3. Bir çubuğun bir ucu cetvelin 5 cm, diğer ucu 12 cm çizgisindedir. Çubuk kaç santimetredir?
   A) 5   B) 7   C) 12   D) 17
4. Bir doğru üzerinde K, L, M, N noktaları vardır. Bu noktalar kaç doğru parçası belirler?
   A) 3   B) 4   C) 5   D) 6
5. Bir çerçevenin köşesinin dik olup olmadığını hangi araçla kontrol edersin?
   A) Gönye   B) Pergel   C) Silgi   D) Kalem

Cevap Anahtarı

1. C. İki ucu da belli olan tek şekil doğru parçasıdır; diğerleri sınırsız uzar.
2. C. Parantez yalnız solda olduğu için şekil ışındır ve ilk yazılan K noktasından başlar.
3. B. Ölçüm 0'dan başlamadığı için fark alınır: 12 − 5 = 7 cm.
4. D. [KL], [LM], [MN], [KM], [LN] ve [KN] olmak üzere 6 doğru parçası vardır.
5. A. Gönyenin dik köşesi çerçevenin köşesine tam oturuyorsa köşe diktir.

Daha fazla alıştırma için 5. sınıf matematik sorularını çöz.

5. Sınıf Matematik Temel Geometrik Çizimler ve İnşalar PDF: Konu Özeti ve Test

Konuyu tekrar etmek için hazırladığımız temel geometrik çizimler PDF dosyası üç sayfadan oluşur. İçinde nokta, doğru, ışın ve doğru parçası için sembol tablosu, pergelle inşa adımları, 5 çözümlü örnek ve cevap anahtarlı 10 soru var. Çıktısını alıp defterine yapıştırabilir, sınavdan önce hızlıca göz atabilirsin. 5. Sınıf Matematik Temel Geometrik Çizimler ve İnşalar PDF'ini ücretsiz indir, ardından 5 sınıf matematik temel geometrik çizimler ve inşalar test sorularını çözerek kendini dene.
