Uzunlukları eşit türdeş X, Y ve Z çubukları şekildeki gibi dengede iken iplerdeki gerilme kuvvetleri T₁, T₂ ve T₃ olmaktadır

Uzunlukları eşit türdeş X, Y ve Z çubukları şekildeki gibi dengede iken iplerdeki gerilme kuvvetleri T₁, T₂ ve T₃ olmaktadır. T₁, T₂ ve T₃ gerilme kuvvetlerinin O noktasına göre torkları eşit olduğuna göre, çubukların ağırlıkları Pₓ, P_Y ve P_Z arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir? (α < β)
A) P_Y > Pₓ > P_Z
B) Pₓ > P_Y > P_Z
C) P_Y > P_Z > Pₓ
D) Pₓ > P_Z > P_Y
E) Pₓ = P_Y = P_Z

Uzunlukları eşit türdeş X, Y ve Z çubukları şekildeki gibi dengede iken iplerdeki gerilme kuvvetleri T₁, T₂ ve T₃ olmaktadır
✓ Doğru cevap
C) P_Y > P_Z > Pₓ

Öğretmenin Çözümü

AYT Fizik Öğretmeni · Tahta öğretmen çözümü
Uzunlukları eşit türdeş X, Y ve Z çubukları şekildeki gibi dengede iken iplerdeki gerilme kuvvetleri T₁, T₂ ve T₃ olmaktadır çözümü – sayfa 1

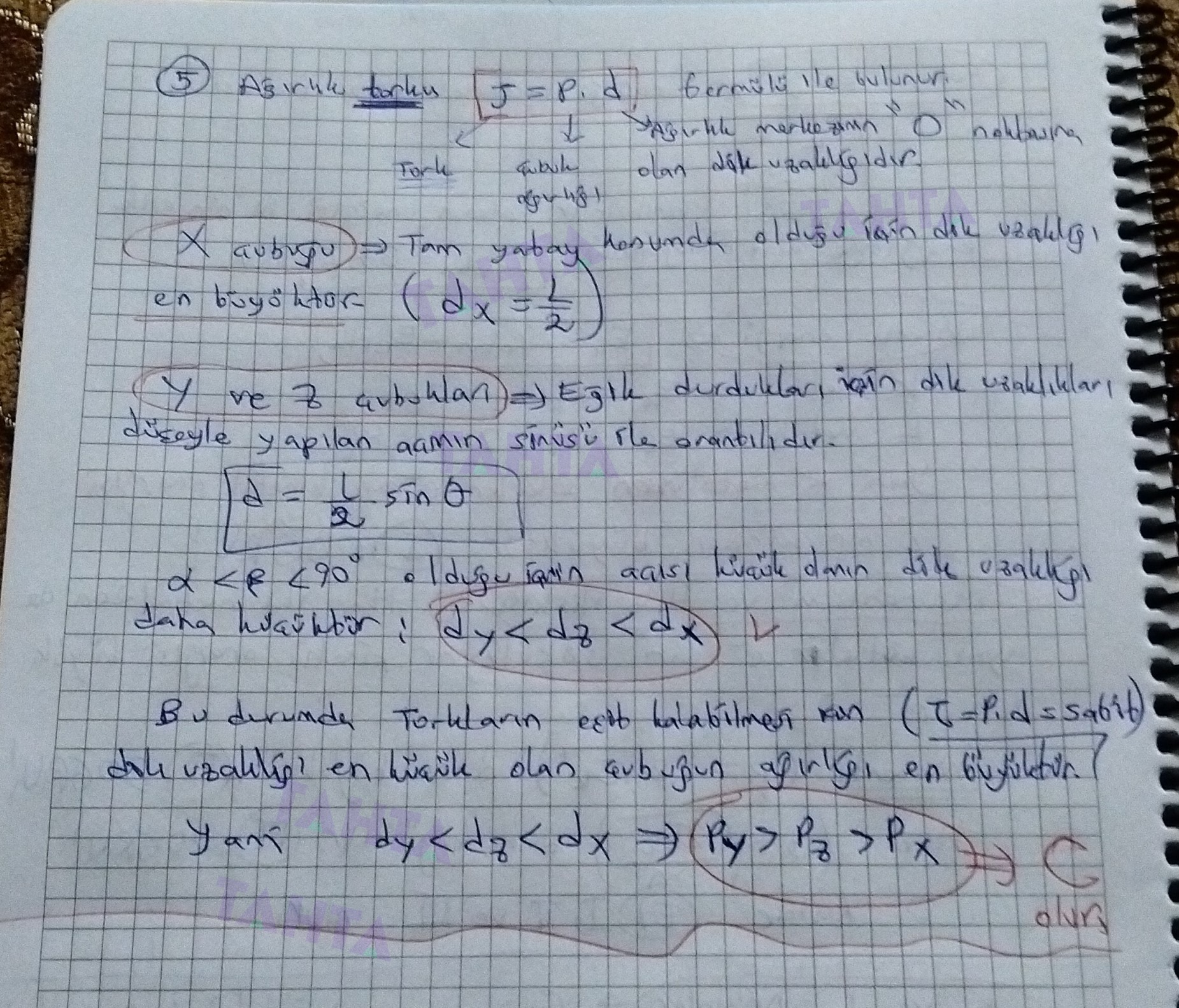

Çözümün yazılı anlatımı

⑤ Ağırlık torku J = P.d formülü ile bulunur. ↓ ↓ Ağırlık merkezinin O noktasına Tork çubuk olan dik uzaklığıdır. ağırlığı X çubuğu ⇒ Tam yatay konumda olduğu için dik uzaklığı en büyüktür (dx = L/2) Y ve Z çubukları ⇒ Eğik durdukları için dik uzaklıkları düşeyle yapılan açının sinüsü ile orantılıdır. d = L/2 sinθ α < β < 90° olduğu için açısı küçük olanın dik uzaklığı daha küçüktür; dy < dz < dx ✓ Bu durumda Torkların eşit kalabilmesi için (τ = P.d = sabit) dik uzaklığı en küçük olan çubuğun ağırlığı en büyüktür. Yani dy < dz < dx ⇒ Py > Pz > Px → C olur
