Şekildeki çıkrık sisteminde özdeş K ve L cisimleri şekildeki konumlarında tutulmakta iken aynı anda serbest bırakılıyor. Buna

Question

7. Şekildeki çıkrık sisteminde özdeş K ve L cisimleri şekildeki konumlarında tutulmakta iken aynı anda serbest bırakılıyor. Buna göre; cisimler hareket ederken, I. L cisminin ivmesi, K cismininkinden büyüktür. II. S₁ ipinde oluşan gerilme kuvveti, S₂ ipindekinden büyüktür. III. S₂ ipinde oluşan gerilme kuvveti, K cisminin ağırlığından büyüktür. yargılarından hangileri doğrudur? (Sürtünmeleri önemsizdir.) A) Yalnız III B) I ve II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

Doğru cevap: B. Bu sistemde R > r ve cisimler eşit ağırlıkta olduğundan (yani G_K = G_L = G) s₁ ipi s₂ ipi olduğu için net tork L ↑ [K] [L] tarafındandır. ↓ (G.R > G.r) ✓ Bu nedenle sistem saat yönünde döner; L cismi aşağı inmeli k " yukarı çıkmalı dır I) ortak açısal ivme "α" olmak üzere; a_L = α.R , a_K = α.r ve R > r olduğundan DOĞRU! (a_L > a_K) II) Yukarı ivmelenen k ⟹ T₁ - G = m.a_K ⟹ T₁ = G + m.a_K Gerilim Aşağı " L ⟹ G - T₂ = m.a_L ⟹ T₂ = G - m.a_L olur yani T₁ > G > T₂ olur T₁ > T₂ olur DOĞRU! III) s₂ ipindeki gerilme T₂ < G olduğundan, K nın ağırlığından büyüktür. İfadesi YANLIŞ! B) I ve II olur

Şekildeki çıkrık sisteminde özdeş K ve L cisimleri şekildeki konumlarında tutulmakta iken aynı anda serbest bırakılıyor. Buna

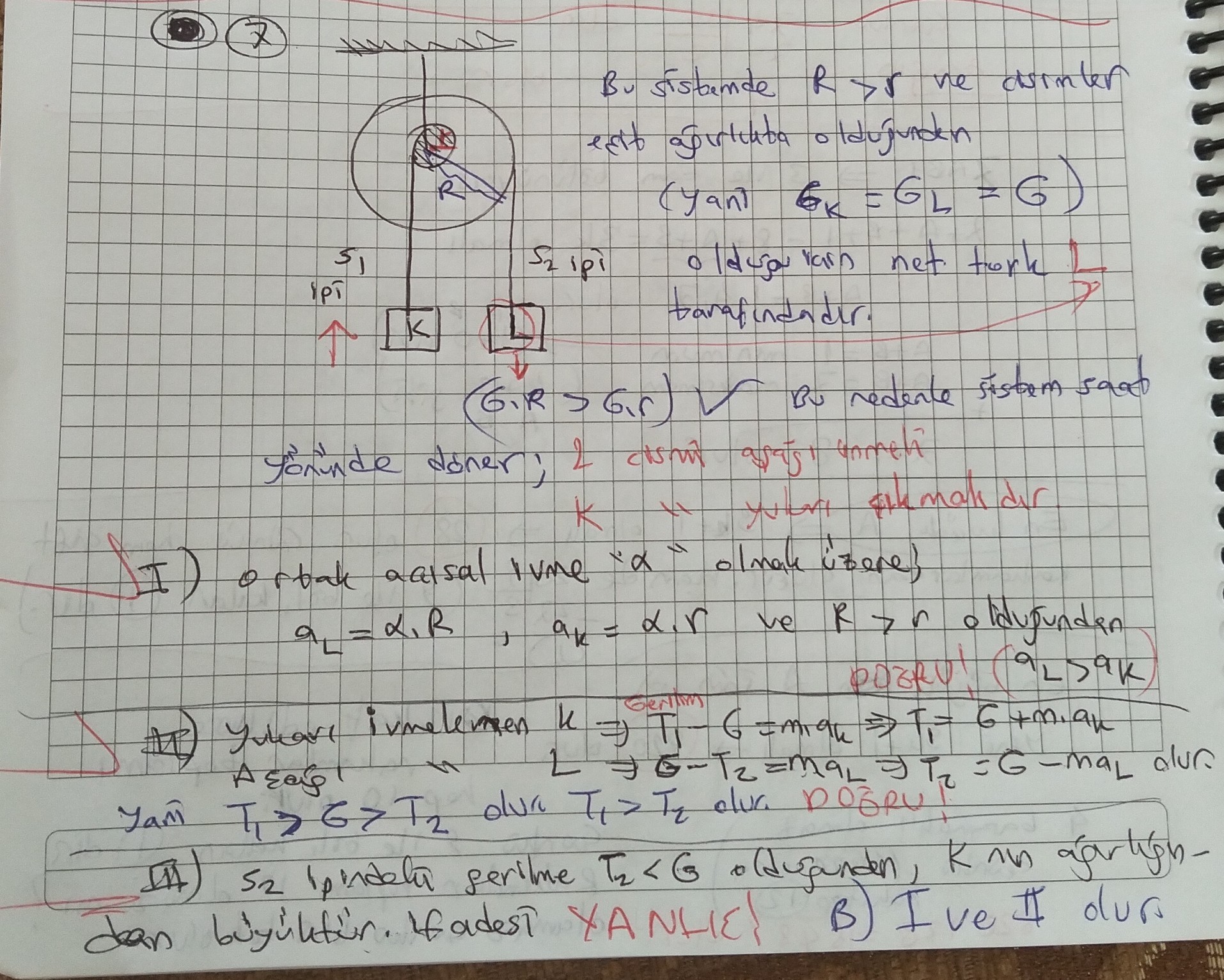

Öğretmenin Çözümü

Çözümün yazılı anlatımı
