Farklı renklerde ışık yayan birbiri ile özdeş dirençlere sahip üç ampul ile iki farklı devre kuruluyor. Yukarıda kurulan

Question

3. Farklı renklerde ışık yayan birbiri ile özdeş dirençlere sahip üç ampul ile iki farklı devre kuruluyor. Yukarıda kurulan devrelerde tüm devre elemanları özdeştir. Buna göre aşağıda yapılan yorumlardan hangisi yanlıştır? A) Sarı ampul 2. devreye göre daha parlak ışık verir. B) 1. devredeki kırmızı ampul patlarsa sarı ve mavi ampuller ışık vermeye devam eder. C) 2. devredeki mavi ampul söküllürse sarı ve kırmızı ampullerin parlaklığı artar. D) Her iki devreye seri şekilde birer pil daha bağlanırsa tüm ampullerin parlaklığı artar.

Accepted Answer

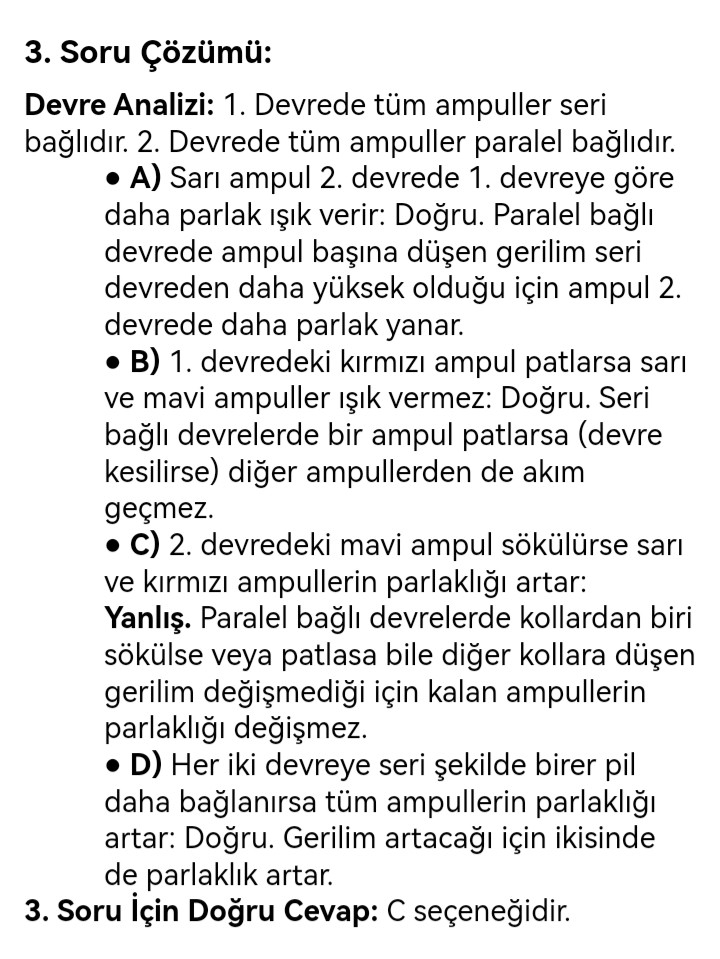

3. Soru Çözümü: Devre Analizi: 1. Devrede tüm ampuller seri bağlıdır. 2. Devrede tüm ampuller paralel bağlıdır. •
A) Sarı ampul 2. devrede 1. devreye göre daha parlak ışık verir: Doğru. Paralel bağlı devrede ampul başına düşen gerilim seri devreden daha yüksek olduğu için ampul 2. devrede daha parlak yanar. •
B) 1. devredeki kırmızı ampul patlarsa sarı ve mavi ampuller ışık vermez: Doğru. Seri bağlı devrelerde bir ampul patlarsa (devre kesilirse) diğer ampullerden de akım geçmez. •
C) 2. devredeki mavi ampul sökülürse sarı ve kırmızı ampullerin parlaklığı artar: Yanlış. Paralel bağlı devrelerde kollardan biri sökülse veya patlasa bile diğer kollara düşen gerilim değişmediği için kalan ampullerin parlaklığı değişmez. •
D) Her iki devreye seri şekilde birer pil daha bağlanırsa tüm ampullerin parlaklığı artar: Doğru. Gerilim artacağı için ikisinde de parlaklık artar. 3. Soru İçin Doğru Cevap: C seçeneğidir.

Farklı renklerde ışık yayan birbiri ile özdeş dirençlere sahip üç ampul ile iki farklı devre kuruluyor. Yukarıda kurulan

Öğretmenin Çözümü

Çözümün yazılı anlatımı
