Özdeş pil ve ampuller kullanarak aşağıdaki devreler kurulmuş ve ampullerin parlaklıklarında herhangi bir değişiklik olmadığı

Özdeş pil ve ampuller kullanarak aşağıdaki devreler kurulmuş ve ampullerin parlaklıklarında herhangi bir değişiklik olmadığı gözlemlenmiştir. Akım, gerilim ve direncin ampul sayısı ile ilişkisi dikkate alındığında aşağıdaki grafiklerden hangisi çizilemez?
A) Anakol akımı
B) Toplam direnç
C) K kolundaki gerilim
D) K kolundaki akım

✓ Doğru cevap

D) K kolundaki akım

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

Özdeş pil ve ampuller kullanarak aşağıdaki devreler kurulmuş ve ampullerin parlaklıklarında herhangi bir değişiklik olmadığı çözümü – sayfa 1

Çözümün yazılı anlatımı

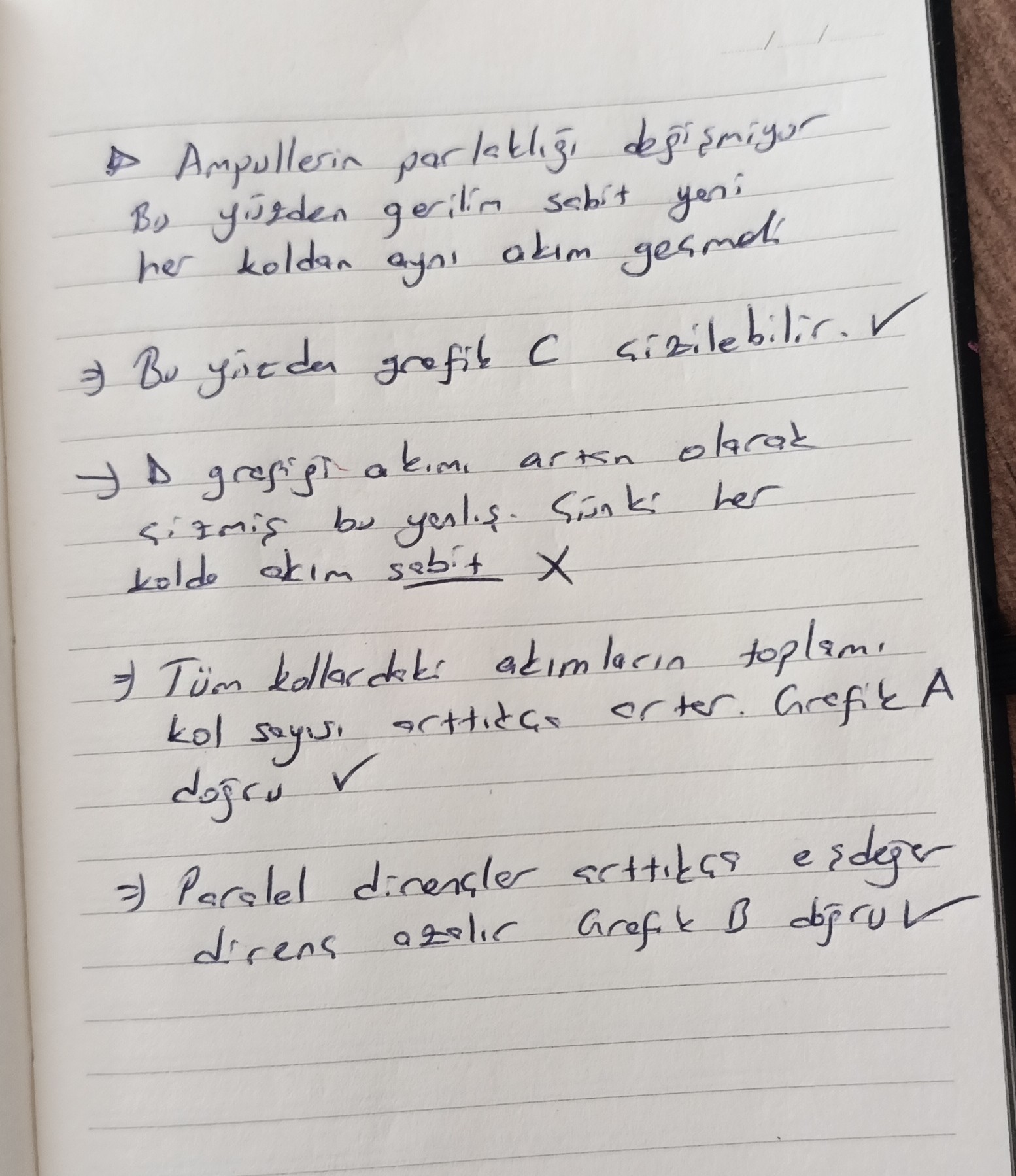

▷ Ampullerin parlaklığı değişmiyor Bu yüzden gerilim sabit yeni her koldan aynı akım geçmek. ⇒ Bu yüzden grafik C çizilebilir. ✓ → D grafiği akımı artışın olarak çizmiş bu yanlış. Çünkü her kolda akım sabit X ⇒ Tüm kollardaki akımların toplamı kol sayısı arttıkça artar. Grafik A doğru ✓ ⇒ Paralel direngler arttıkça eşdeğer direns azalır Grafik B doğru ✓
