aşağıda özdeş devre elemanları ile kurulu devrede bulunan ampullerin parlaklık sıralamasını yapınız.

aşağıda özdeş devre elemanları ile kurulu devrede bulunan ampullerin parlaklık sıralamasını yapınız. Bağımsız değişken = ... Sabit tutulan değişken = ...

✓ Doğru cevap

A şıkkı

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

aşağıda özdeş devre elemanları ile kurulu devrede bulunan ampullerin parlaklık sıralamasını yapınız. çözümü – sayfa 1

Çözümün yazılı anlatımı

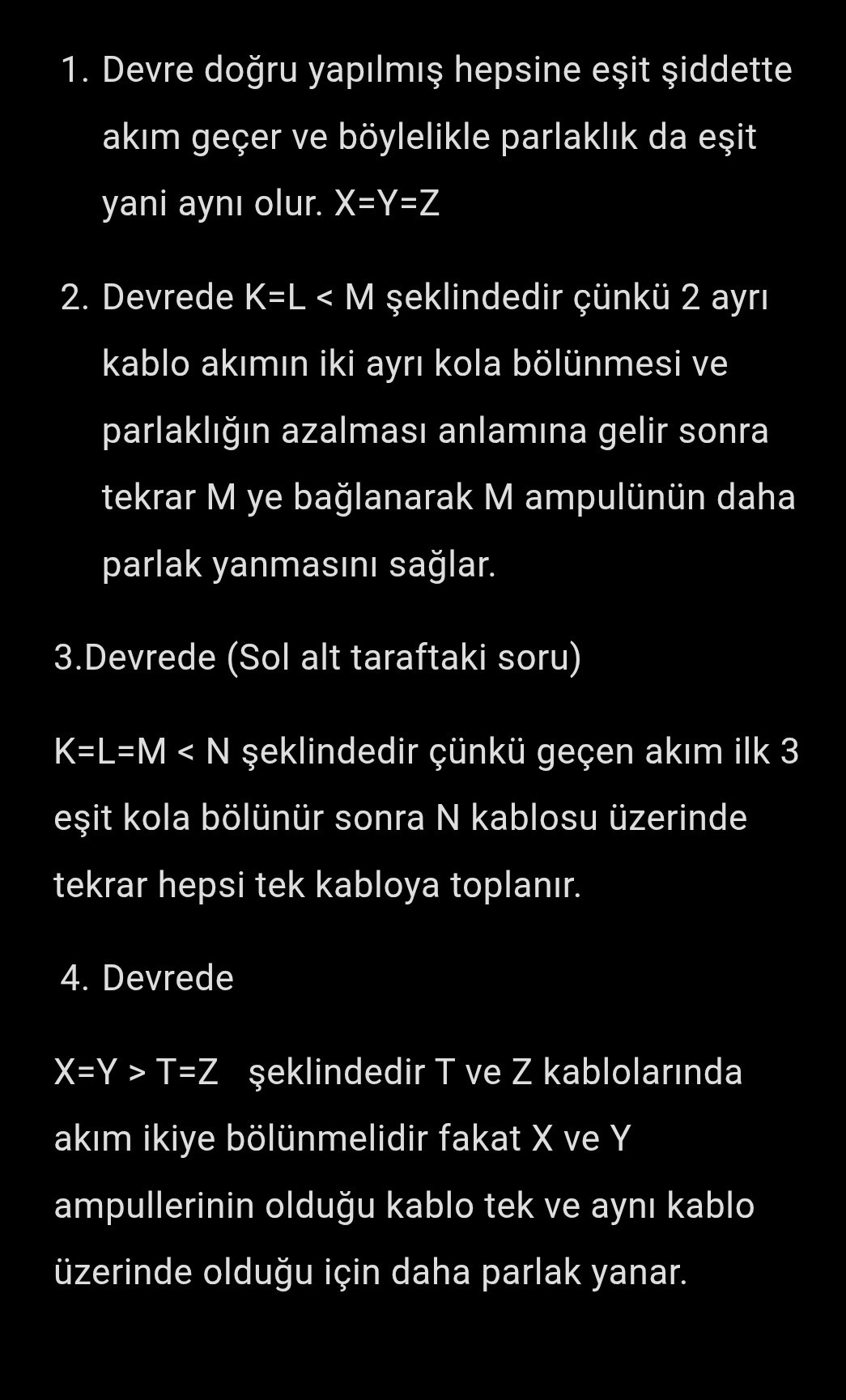

1. Devre doğru yapılmış hepsine eşit şiddette akım geçer ve böylelikle parlaklık da eşit yani aynı olur. X=Y=Z 2. Devrede K=L < M şeklindedir çünkü 2 ayrı kablo akımın iki ayrı kola bölünmesi ve parlaklığın azalması anlamına gelir sonra tekrar M ye bağlanarak M ampulünün daha parlak yanmasını sağlar. 3.Devrede (Sol alt taraftaki soru) K=L=M < N şeklindedir çünkü geçen akım ilk 3 eşit kola bölünür sonra N kablosu üzerinde tekrar hepsi tek kabloya toplanır. 4. Devrede X=Y > T=Z şeklindedir T ve Z kablolarında akım ikiye bölünmelidir fakat X ve Y ampullerinin olduğu kablo tek ve aynı kablo üzerinde olduğu için daha parlak yanar.
