Bir öğrenci, aşağıdaki devrede anahtarı kapattığında ampullerin yanmadığını gözlemliyor. Buna göre ampullerin yanmamasının

Bir öğrenci, aşağıdaki devrede anahtarı kapattığında ampullerin yanmadığını gözlemliyor. Buna göre ampullerin yanmamasının nedeni, I. Ampermetrenin bağlanma şekli, II. Voltmetrenin bağlanma şekli, III. Ampullerin bağlanma şekli durumlarından hangileridir?
A) Yalnız I.
B) Yalnız II.
C) Yalnız III.
D) I ve II.

✓ Doğru cevap

A) Yalnız I.

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

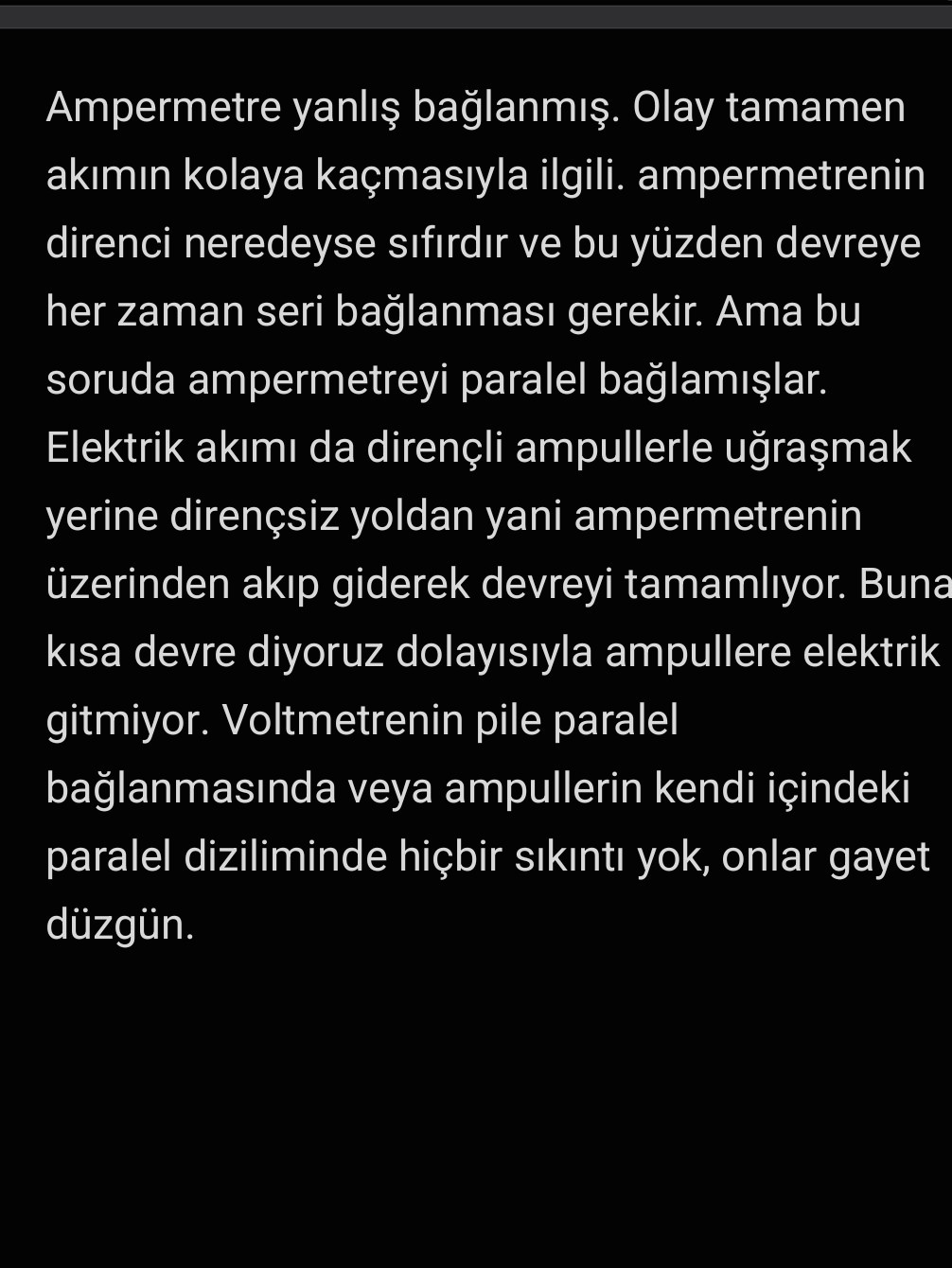

Bir öğrenci, aşağıdaki devrede anahtarı kapattığında ampullerin yanmadığını gözlemliyor. Buna göre ampullerin yanmamasının çözümü – sayfa 1

Çözümün yazılı anlatımı

Ampermetre yanlış bağlanmış. Olay tamamen akımın kolaya kaçmasıyla ilgili. ampermetrenin direnci neredeyse sıfırdır ve bu yüzden devreye her zaman seri bağlanması gerekir. Ama bu soruda ampermetreyi paralel bağlamışlar. Elektrik akımı da dirençli ampullerle uğraşmak yerine dirençsiz yoldan yani ampermetrenin üzerinden akıp giderek devreyi tamamlıyor. Buna kısa devre diyoruz dolayısıyla ampullere elektrik gitmiyor. Voltmetrenin pile paralel bağlanmasında veya ampullerin kendi içindeki paralel diziliminde hiçbir sıkıntı yok, onlar gayet düzgün.
