Aşağıda şemaları verilen devrelerde özdeş pil ve özdeş ampuller kullanılıyor. Buna göre, I. 1 numaralı bölüme bağlanan araç

Aşağıda şemaları verilen devrelerde özdeş pil ve özdeş ampuller kullanılıyor. Buna göre, I. 1 numaralı bölüme bağlanan araç devrede oluşan elektrik akımının şiddetini ölçer. II. 2 numaralı bölümdeki araçta okunan değer pilin gerilimine eşittir. III. 1 numaralı bölüme bağlanan aracın gösterdiği değerin birimi volt, 2 numaralı bölüme bağlanan aracın gösterdiği değerin birimi amperdir. verilenlerden hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) I ve II
D) II ve III

✓ Doğru cevap

C) I ve II

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

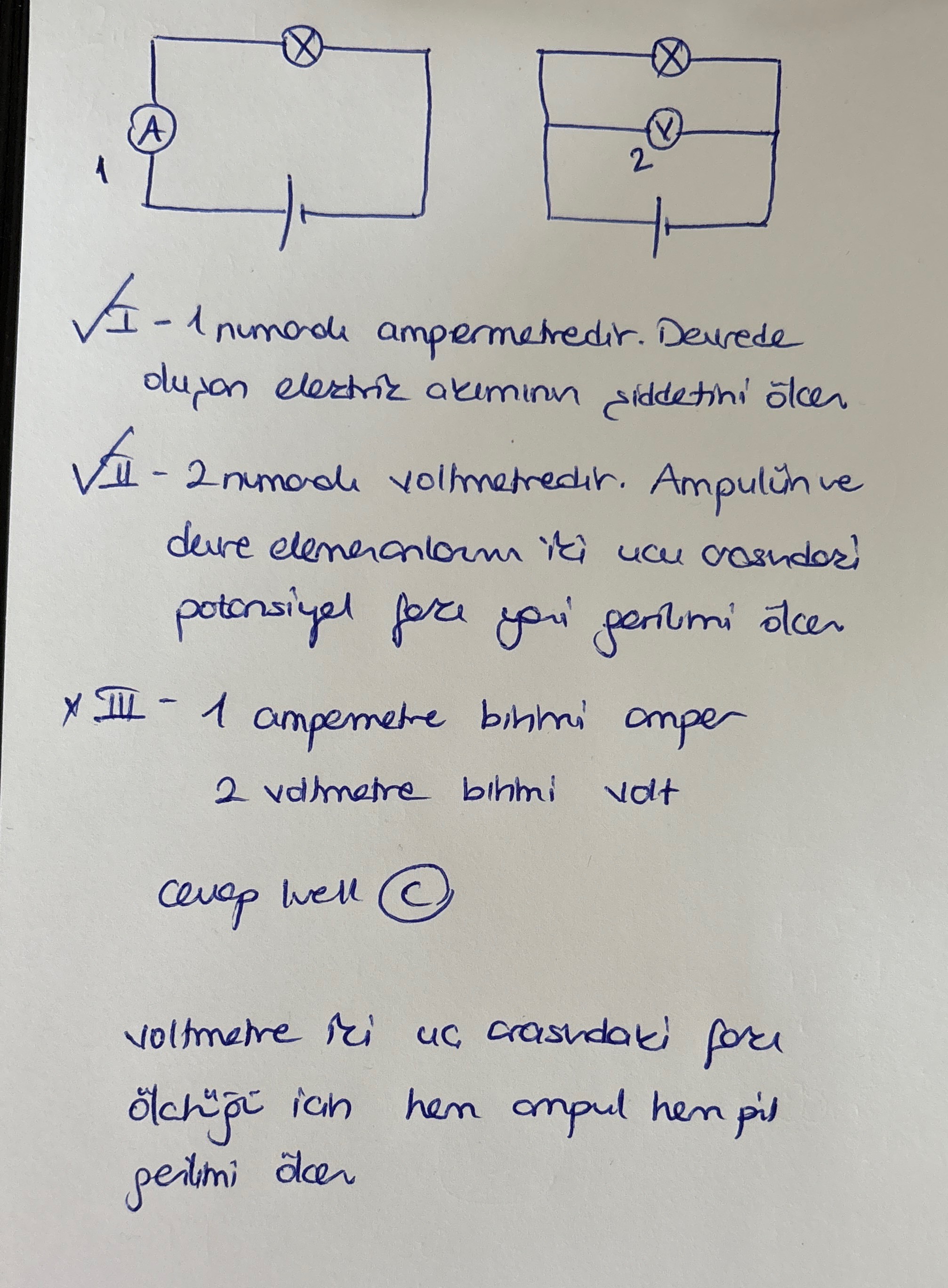

Aşağıda şemaları verilen devrelerde özdeş pil ve özdeş ampuller kullanılıyor. Buna göre, I. 1 numaralı bölüme bağlanan araç çözümü – sayfa 1

Çözümün yazılı anlatımı

√I - 1 numaralı ampermetredir. Devrede oluşan elektrik akımının şiddetini ölcer √II - 2 numaralı voltmetredir. Ampulün ve devre elemanlarının iki ucu arasındaki potansiyel fare yani gerilimi ölcer × III - 1 ampermetre birimi amper 2 voltmetre birimi volt cevap ikell C voltmetre iki uç arasındaki farkı ölçtüğü için hem ampul hem pil gerilimi ölcer
