İç direnci önemsiz özdeş üreteçler, lamba ve K, L, M anahtarları ile kurulmuş elektrik devresi şekildeki gibidir. Lambanın parlaklığı yalnız K anahtarı kapalıyken P_K, yalnız L anahtarı kapalıyken P_L ve yalnız M anahtarı kapalıyken P_M olmaktadır. Buna göre P_K, P_L ve P_M arasındaki ilişki nedir?
A) P_M < P_L < P_K
B) P_K = P_L = P_M
C) P_L < P_K < P_M
D) P_L = P_M < P_K
E) P_M < P_K < P_L

✓ Doğru cevap

D) P_L = P_M < P_K

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

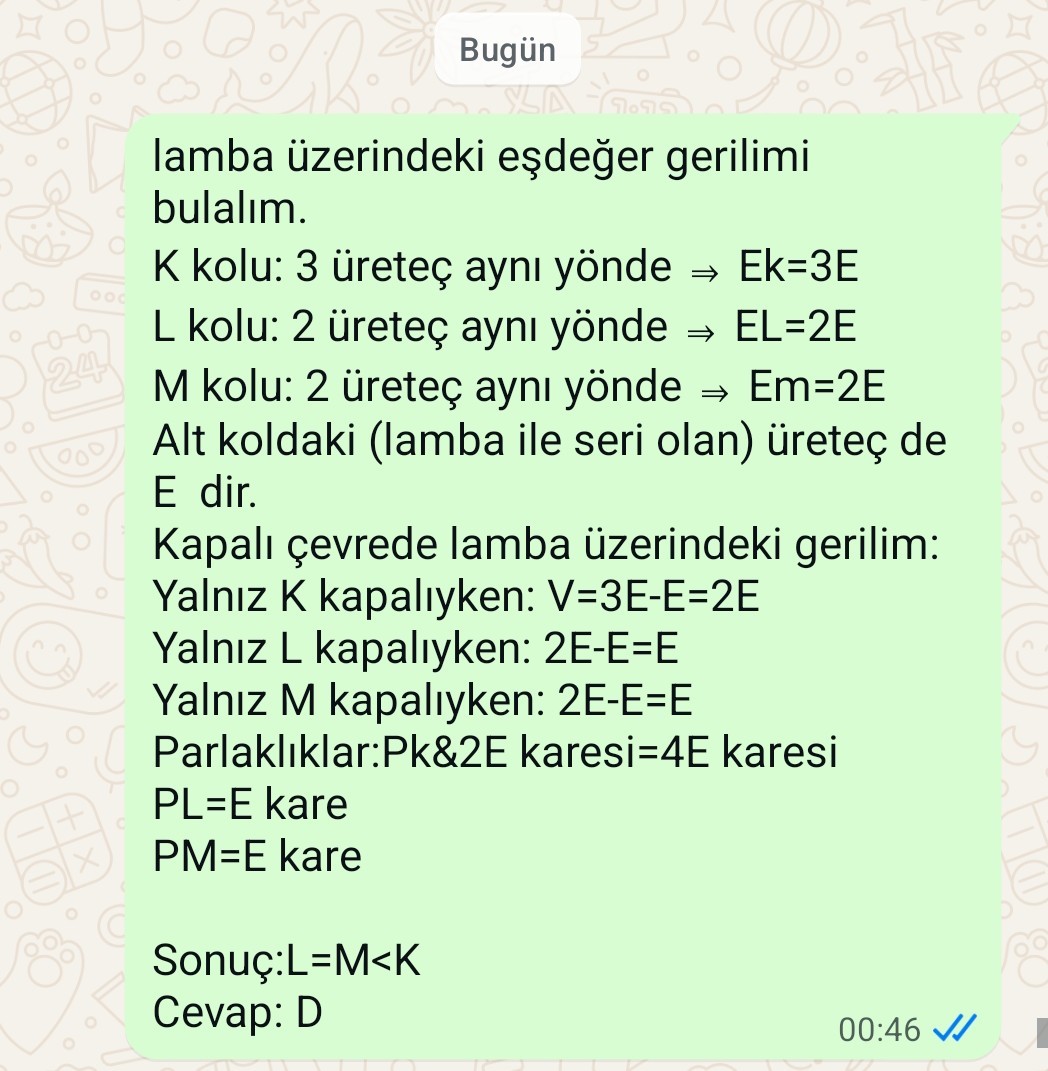

İç direnci önemsiz özdeş üreteçler, lamba ve K, L, M anahtarları ile kurulmuş elektrik devresi şekildeki gibidir. Lambanın çözümü – sayfa 1

Çözümün yazılı anlatımı

lamba üzerindeki eşdeğer gerilimi bulalım. K kolu: 3 üreteç aynı yönde ⇒ Ek=3E L kolu: 2 üreteç aynı yönde ⇒ EL=2E M kolu: 2 üreteç aynı yönde ⇒ Em=2E Alt koldaki (lamba ile seri olan) üreteç de E dir. Kapalı çevrede lamba üzerindeki gerilim: Yalnız K kapalıyken: V=3E-E=2E Yalnız L kapalıyken: 2E-E=E Yalnız M kapalıyken: 2E-E=E Parlaklıklar:Pk&2E karesi=4E karesi PL=E kare PM=E kare Sonuç:L=M
