Direnç, indüktif reaktansı X_L olan bobin ve kapasitif reaktansı X_C olan sığaç ile oluşturulan şekildeki R-L-C devresinde

Direnç, indüktif reaktansı X_L olan bobin ve kapasitif reaktansı X_C olan sığaç ile oluşturulan şekildeki R-L-C devresinde kondansatörün plakaları arasına yalıtkan bir madde konulduğunda devrede güç tüketimi maksimum olmaktadır. Buna göre I. Başlangıçta X_L > X_C'dir. II. Son durumda devre rezonans halindedir. III. Kondansatörün kapasitif reaktansı artmıştır. yargılarından hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III

✓ Doğru cevap

B) Yalnız II

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

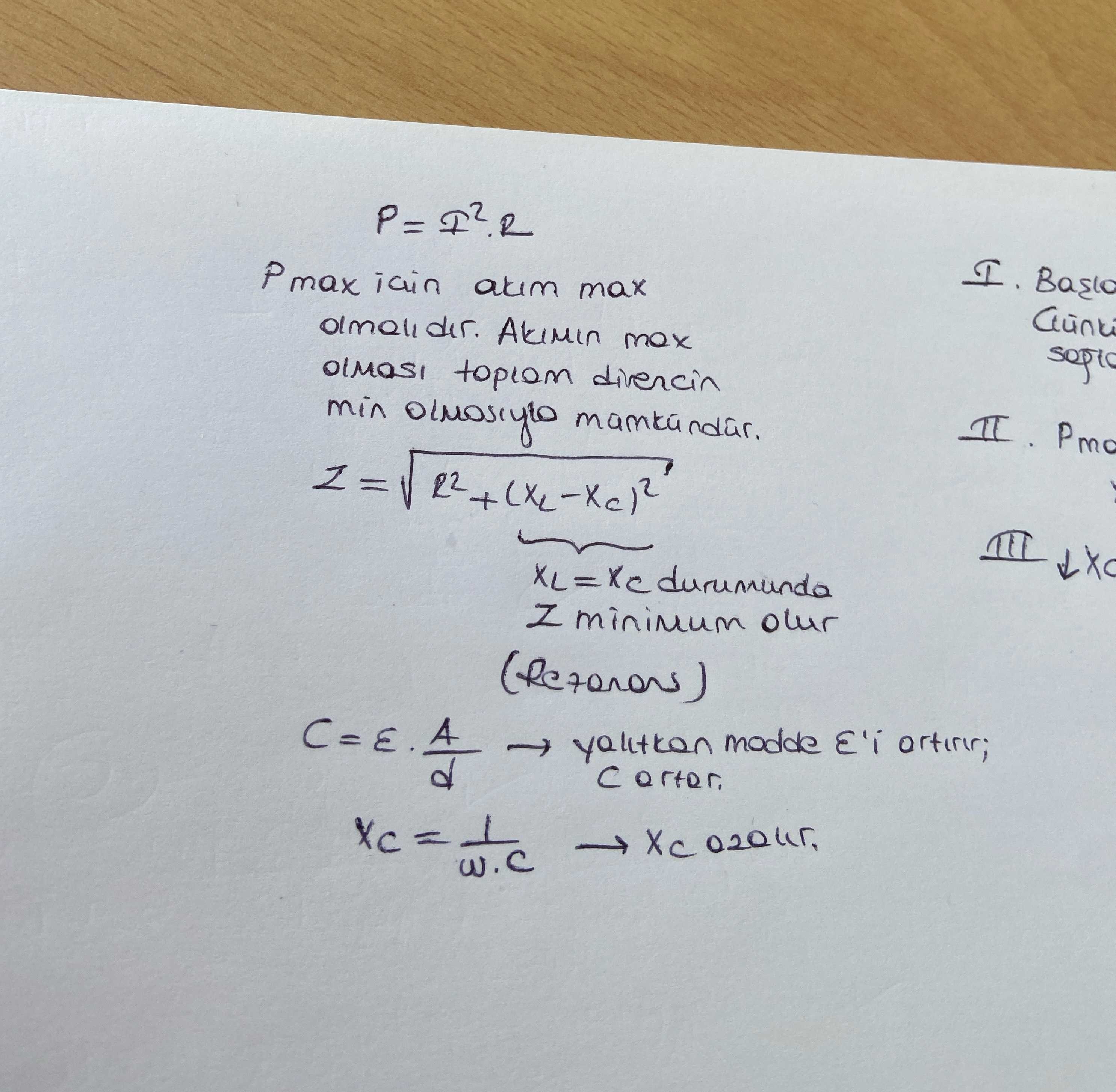

Direnç, indüktif reaktansı X_L olan bobin ve kapasitif reaktansı X_C olan sığaç ile oluşturulan şekildeki R-L-C devresinde çözümü – sayfa 1

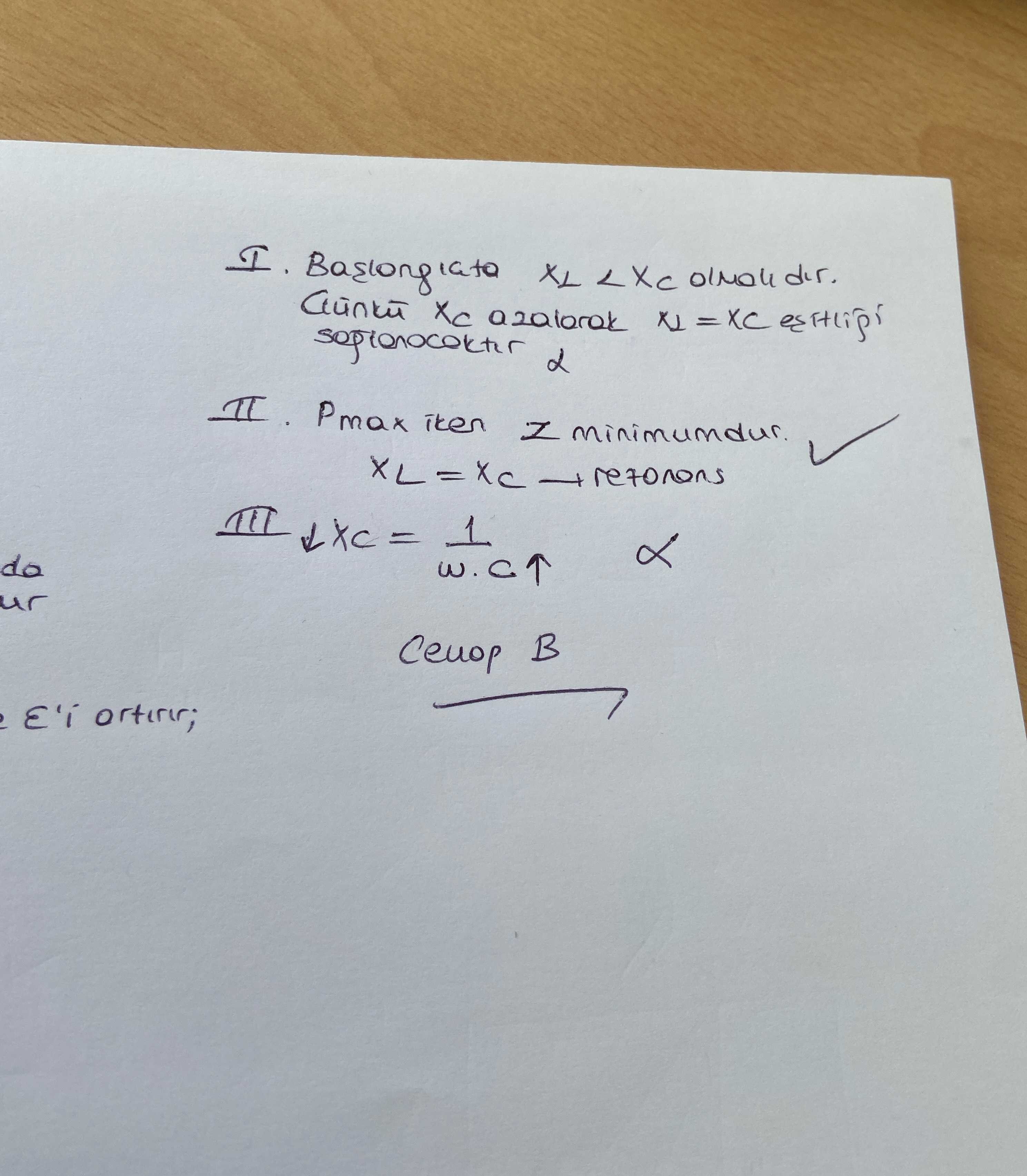

Direnç, indüktif reaktansı X_L olan bobin ve kapasitif reaktansı X_C olan sığaç ile oluşturulan şekildeki R-L-C devresinde çözümü – sayfa 2

1 / 2

Çözümün yazılı anlatımı

P = I².R Pmax için akım max olmalıdır. Akımın max olması toplam direncin min olmasıyla mümkündür. Z = √R² + (X_L - X_C)² X_L = X_C durumunda Z minimum olur (Rezonans) C = ε . A/d → yalıtkan madde E'i artırır; C artar. X_C = 1/w.C → X_C azalır.
