Atlas her biri, direnci 3 ohm olan üç özdeş ampul ve iç direnci ihmal edilen 9 V'luk bir pilden oluşan iki ayrı elektrik devresi

Question

Atlas her biri, direnci 3 ohm olan üç özdeş ampul ve iç direnci ihmal edilen 9 V'luk bir pilden oluşan iki ayrı elektrik devresi kuruyor. Birinci devrede ampulleri birbirine seri, ikinci devrede ise ampulleri birbirine paralel bağlıyor. Buna göre I. Birinci devredeki pilin üzerinden geçen akım, ikinci devredeki pilin üzerinden geçen akımdan daha büyüktür. II. İkinci devrede ampullerden bir tanesi patlarsa tüm ampuller söner. III. İkinci devredeki ampuller birinci devredeki ampullerden daha parlaktır. yargılarından hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III

Accepted Answer

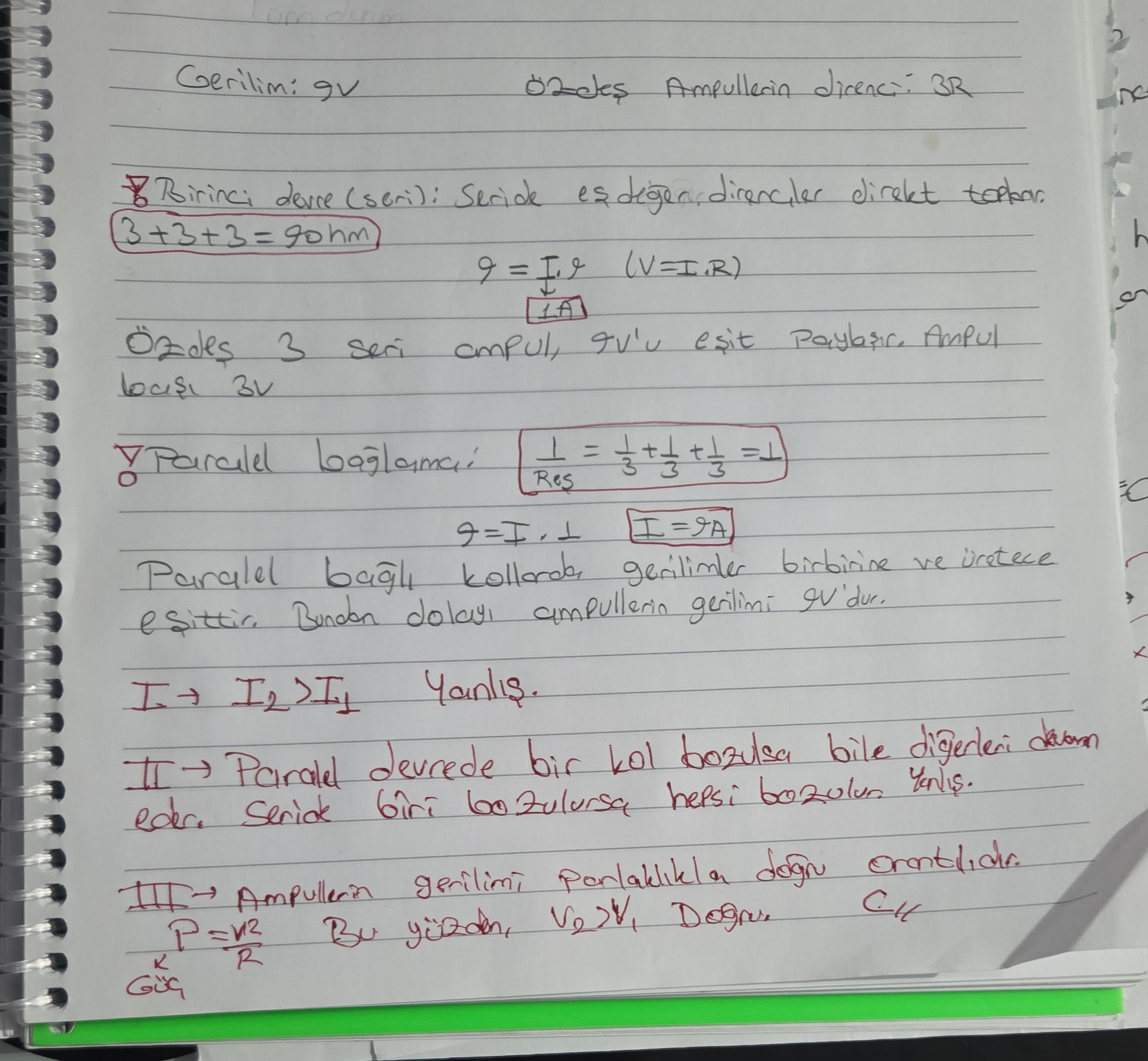

Doğru cevap: C. Gerilim: 9V Özdeş Ampullerin direnci: 3R ✗ Birinci devre (seri): Seride eşdeğer dirençler direkt toplanır. 3+3+3 = 9ohm 9 = I.9 (V=I.R) 1A Özdeş 3 seri ampul, 9V'u eşit paylaşır. Ampul başı 3V ✗ Paralel bağlama: 1/Reş = 1/3+1/3+1/3 = 1 9 = I . 1 I = 9A Paralel bağlı kollarda gerilimler birbirine ve üreteçe eşittir. Bundan dolayı ampullerin gerilimi 9V'dur. I → I₂ > I₁ Yanlış. II → Paralel devrede bir kol bozulsa bile diğerleri devam eder. Seride biri bozulursa hepsi bozulur. Yanlış. III → Ampullerin gerilimi parlaklıkla doğru orantılıdır. P = V²/R Bu yüzden, V₂ > V₁ Doğru. C✓ K Güç

Atlas her biri, direnci 3 ohm olan üç özdeş ampul ve iç direnci ihmal edilen 9 V'luk bir pilden oluşan iki ayrı elektrik devresi

Öğretmenin Çözümü

Çözümün yazılı anlatımı
