Özdeş K, L ve M lambaları, özdeş bobinler ve AC üreteçlerle kurulmuş elektrik devreleri şekildeki gibidir. Devrelerde kullanılan üreteçlerin etkin gerilimleri eşit, frekansları ise sırasıyla f, 2f ve 3f'tir. Lambaların parlaklıkları P_K, P_L ve P_M olduğuna göre, bunlar arasındaki ilişki aşağıdakilerden hangisidir?
A) P_L > P_M > P_K
B) P_M > P_L > P_K
C) P_L > P_K > P_M
D) P_K > P_L > P_M
E) P_K = P_L = P_M

✓ Doğru cevap

D) P_K > P_L > P_M

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

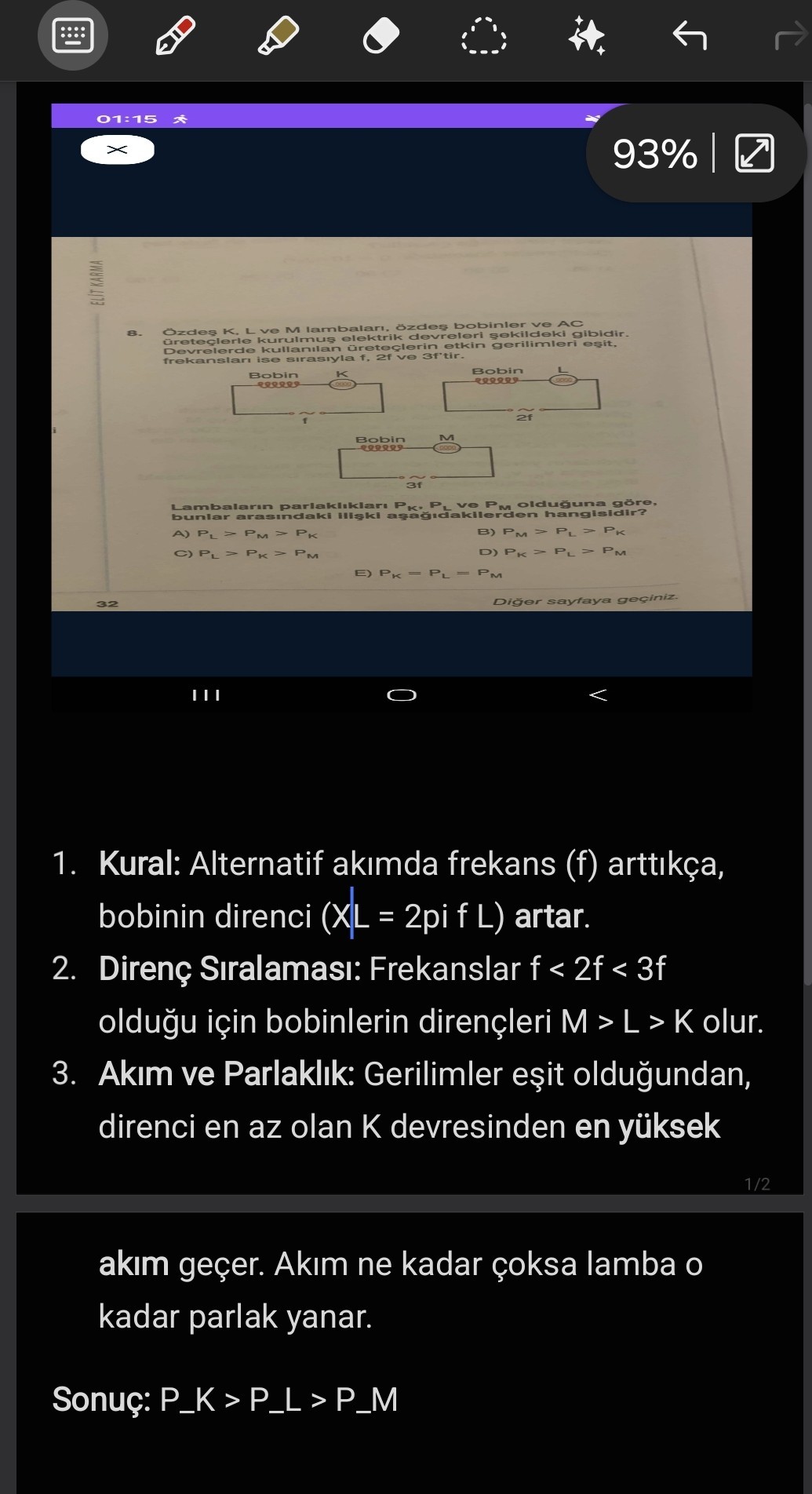

Özdeş K, L ve M lambaları, özdeş bobinler ve AC üreteçlerle kurulmuş elektrik devreleri şekildeki gibidir. Devrelerde kullanılan çözümü – sayfa 1

Çözümün yazılı anlatımı

1. **Kural:** Alternatif akımda frekans (f) arttıkça, bobinin direnci (XL = 2pi f L) **artar**. 2. **Direnç Sıralaması:** Frekanslar f < 2f < 3f olduğu için bobinlerin dirençleri M > L > K olur. 3. **Akım ve Parlaklık:** Gerilimler eşit olduğundan, direnci en az olan K devresinden **en yüksek** **akım** geçer. Akım ne kadar çoksa lamba o kadar parlak yanar. Sonuç: P_K > P_L > P_M
