Doğrusal bir yolda hareket eden motorlu kuryenin konum - zaman grafiği şekildeki gibidir. Buna göre kuryenin hız - zaman grafiği

Doğrusal bir yolda hareket eden motorlu kuryenin konum - zaman grafiği şekildeki gibidir. Buna göre kuryenin hız - zaman grafiği aşağıdakilerden hangisi gibi olabilir?
A) Hız ekseni: 0'dan t'ye v sabit, t'den 2t'ye 2v sabit, 2t'den 3t'ye 2v sabit (yatay çizgiler)
B) Hız ekseni: 0'dan t'ye 2v sabit, t'den 2t'ye v sabit, 2t'den 3t'ye v sabit (yatay çizgiler)
C) Hız ekseni: 0'dan 3t'ye v sabit (tek düzeyde yatay çizgi)
D) Hız ekseni: 0'dan t'ye doğrusal artış (0'dan v'ye), t'den 2t'ye v sabit, 2t'den 3t'ye doğrusal artış (v'den 2v'ye)
E) Hız ekseni: 0'dan t'ye doğrusal artış (0'dan v'ye), t'den 2t'ye v sabit, 2t'den 3t'ye doğrusal artış (v'den 2v'ye) — D'ye benzer farklı aralık yapısı

✓ Doğru cevap

A) Hız ekseni: 0'dan t'ye v sabit, t'den 2t'ye 2v sabit, 2t'den 3t'ye 2v sabit (yatay çizgiler)

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

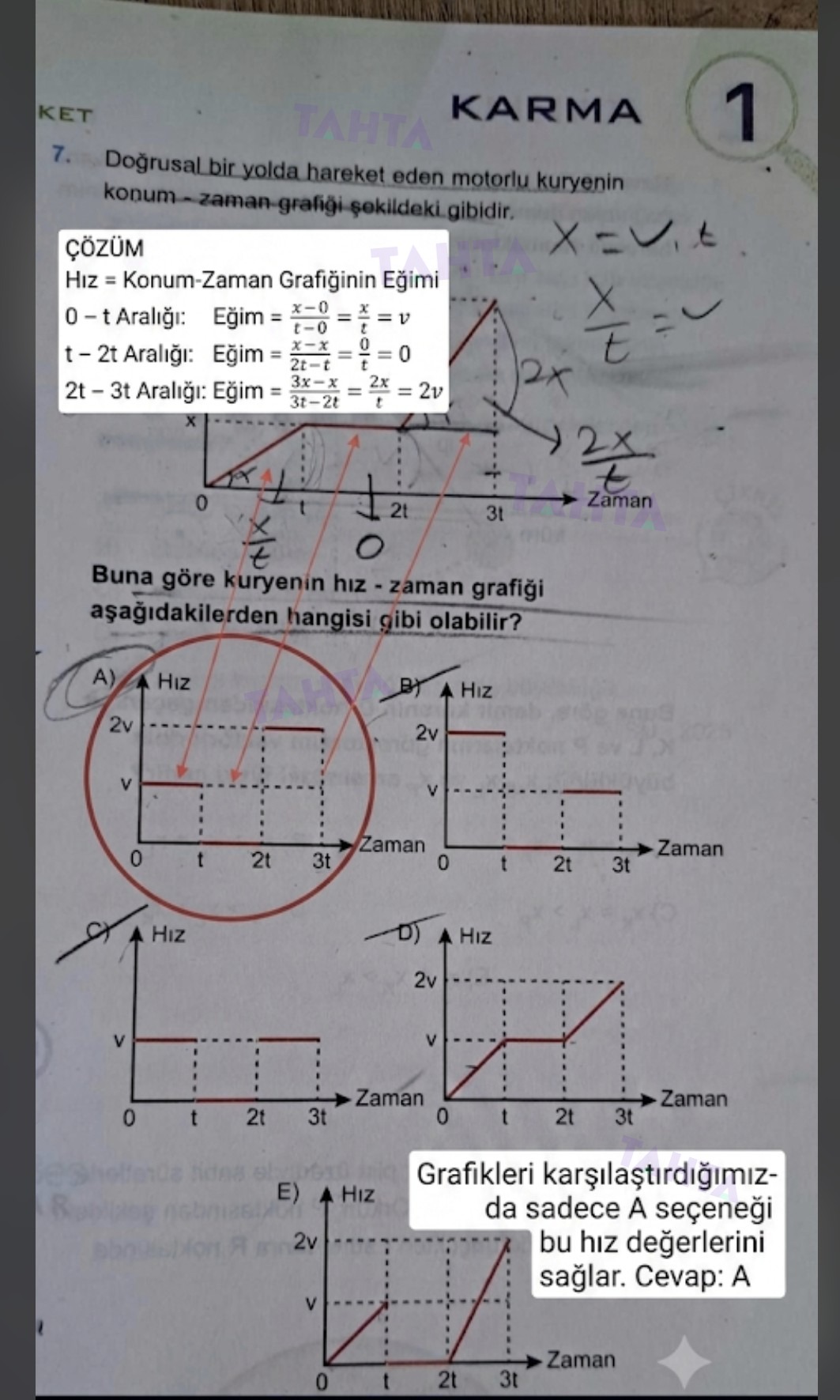

Doğrusal bir yolda hareket eden motorlu kuryenin konum - zaman grafiği şekildeki gibidir. Buna göre kuryenin hız - zaman grafiği çözümü – sayfa 1

Çözümün yazılı anlatımı

ÇÖZÜM Hız = Konum-Zaman Grafiğinin Eğimi 0 – t Aralığı: Eğim = (x-0)/(t-0) = x/t = v t – 2t Aralığı: Eğim = (x-x)/(2t-t) = 0/t = 0 2t – 3t Aralığı: Eğim = (3x-x)/(3t-2t) = 2x/t = 2v Buna göre kuryenin hız - zaman grafiği aşağıdakilerden hangisi gibi olabilir? Grafikleri karşılaştırdığımızda sadece A seçeneği bu hız değerlerini sağlar. Cevap: A
