İç dirençleri önemsenmemeyen özdeş P, R ve S pillerinin elektromotor kuvvetlerini ve bu pillerin tek başına kullanılmasıyla oluşturulan üç ayrı elektrik devresinin eşdeğer dirençlerini gösteren tablo şekildeki gibidir. | Pil | Elektromotor kuvveti (V) | Eşdeğer direnç (Ω) | |-----|--------------------------|---------------------| | P | 6 | 6 | | R | 6 | 3 | | S | 6 | 2 | Buna göre, oluşturulan devrelerde P, R ve S pillerinin tükenme süreleri (t_P, t_R ve t_S) arasındaki ilişki aşağıdakilerin hangisinde doğru olarak verilmiştir?
A) t_S > t_P = t_R
B) t_P > t_S > t_P
C) t_P > t_S > t_R
D) t_P = t_R > t_S
E) t_P > t_R > t_S

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

İç dirençleri önemsenmemeyen özdeş P, R ve S pillerinin elektromotor kuvvetlerini ve bu pillerin tek başına kullanılmasıyla çözümü – sayfa 1

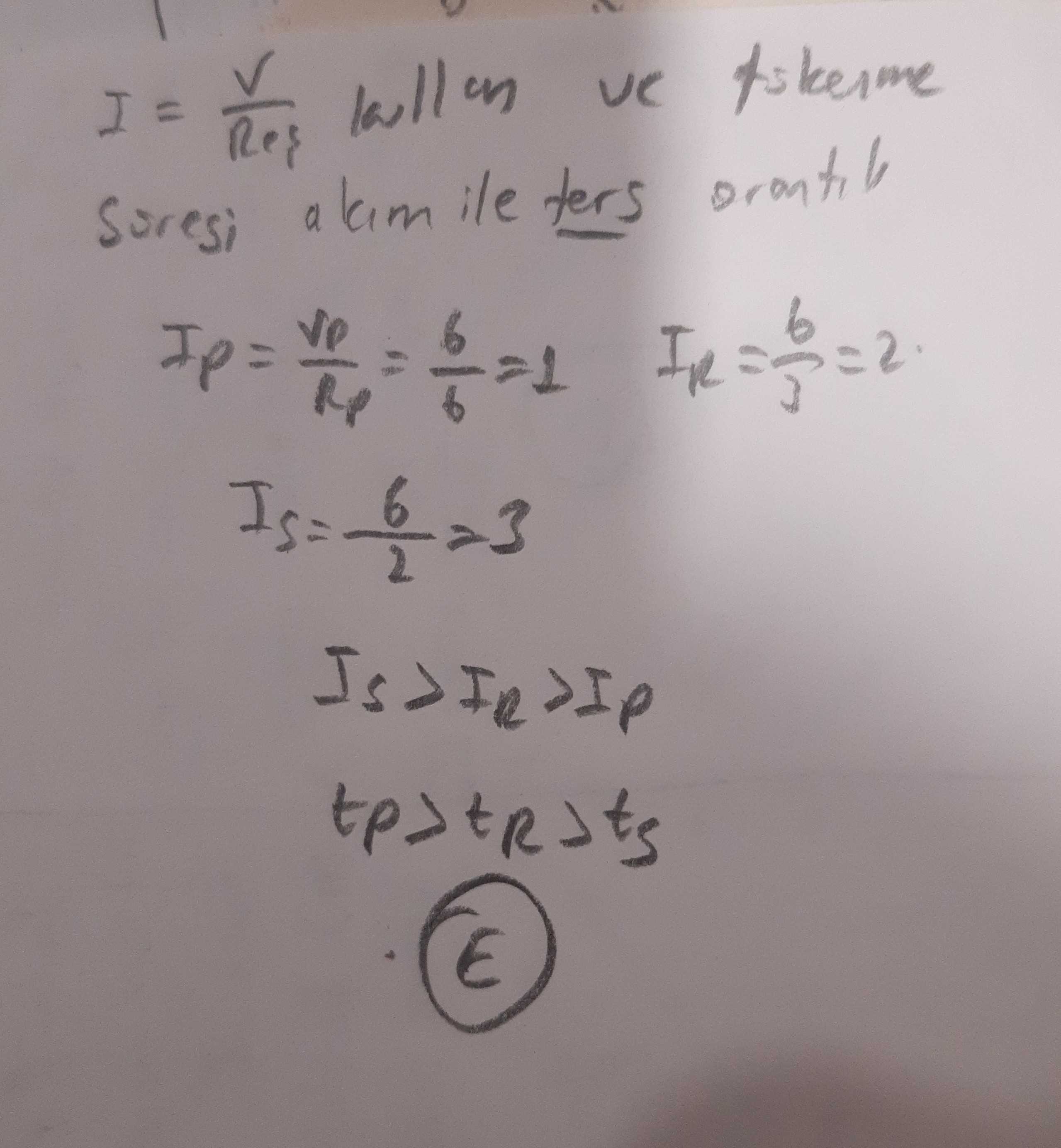

Çözümün yazılı anlatımı

I = V/Reş kullan ve tskerme Suresi akım ile ters orantılı Ip = Vp/Rp = 6/6 = 1 IR = 6/3 = 2. Is = 6/2 = 3 Is > IR > Ip tp > tR > ts (E)
