Şekildeki devrede A₁ ampermetresinin gösterdiği değer 2A olduğuna göre, A₂ ampermetresinin gösterdiği değer kaç amperdir?

Şekildeki devrede A₁ ampermetresinin gösterdiği değer 2A olduğuna göre, A₂ ampermetresinin gösterdiği değer kaç amperdir?
A) 1
B) 3/2
C) 2
D) 5/2
E) 3

Şekildeki devrede A₁ ampermetresinin gösterdiği değer 2A olduğuna göre, A₂ ampermetresinin gösterdiği değer kaç amperdir?
✓ Doğru cevap
C) 2

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

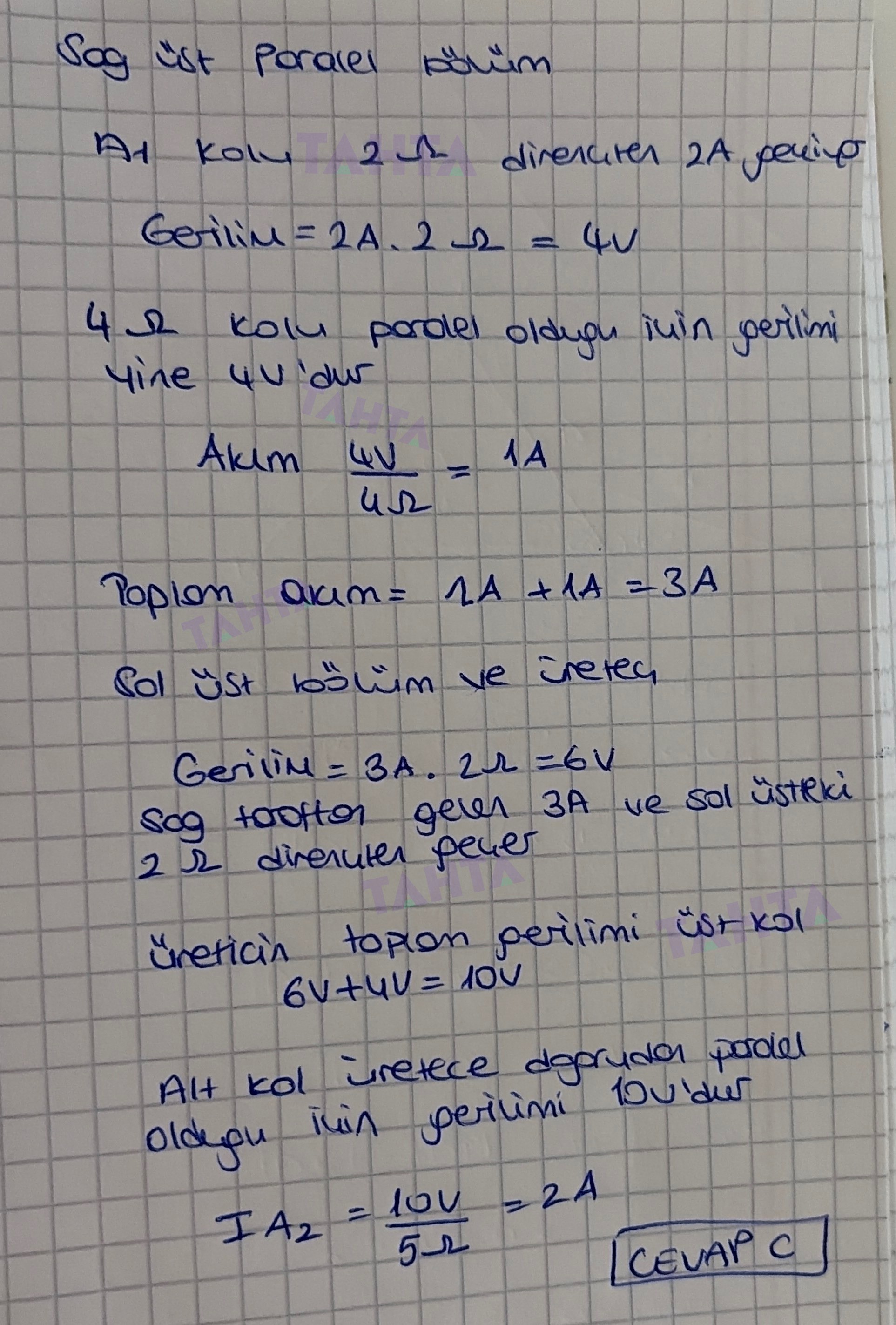

Şekildeki devrede A₁ ampermetresinin gösterdiği değer 2A olduğuna göre, A₂ ampermetresinin gösterdiği değer kaç amperdir? çözümü – sayfa 1

Çözümün yazılı anlatımı

Sağ üst paralel bölüm A1 kolu 2 Ω direnciten 2A geçip Gerilim = 2A . 2 Ω = 4V 4 Ω kolu paralel olduğu için gerilimi yine 4V'dur Akım 4V / 4Ω = 1A Toplam akım = 2A + 1A = 3A Sol üst bölüm ve üreteç Gerilim = 3A . 2Ω = 6V Sağ taraftan gelen 3A ve sol üsteki 2 Ω direnciler geçer Üretecin toplam gerilimi üst kol 6V + 4V = 10V Alt kol üretece doğrudan paralel olduğu için gerilimi 10V'dur I A₂ = 10V / 5Ω = 2A CEVAP C
