Yükleri sırasıyla −q ve +2q olan S ve T cisimleri, sayfa düzlemine dik içeri doğru i akımı geçen düz tel çevresinde sırasıyla 2v

Question

7. Yükleri sırasıyla −q ve +2q olan S ve T cisimleri, sayfa düzlemine dik içeri doğru i akımı geçen düz tel çevresinde sırasıyla 2v ve v büyüklüğündeki hızlarla yalıtkan iplerle tele bağlanmış olarak döndürülüyor. Buna göre I. S cismine etkiyen manyetik kuvvet T cismine göre daha büyüktür. II. S ve T cisimlerine etkiyen manyetik kuvvetler zıt yönlüdür. III. Düz telden geçen akımın T cismi üzerinde oluşturduğu manyetik alan daha büyüktür. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) Yalnız III D) I ve II E) II ve III

Accepted Answer

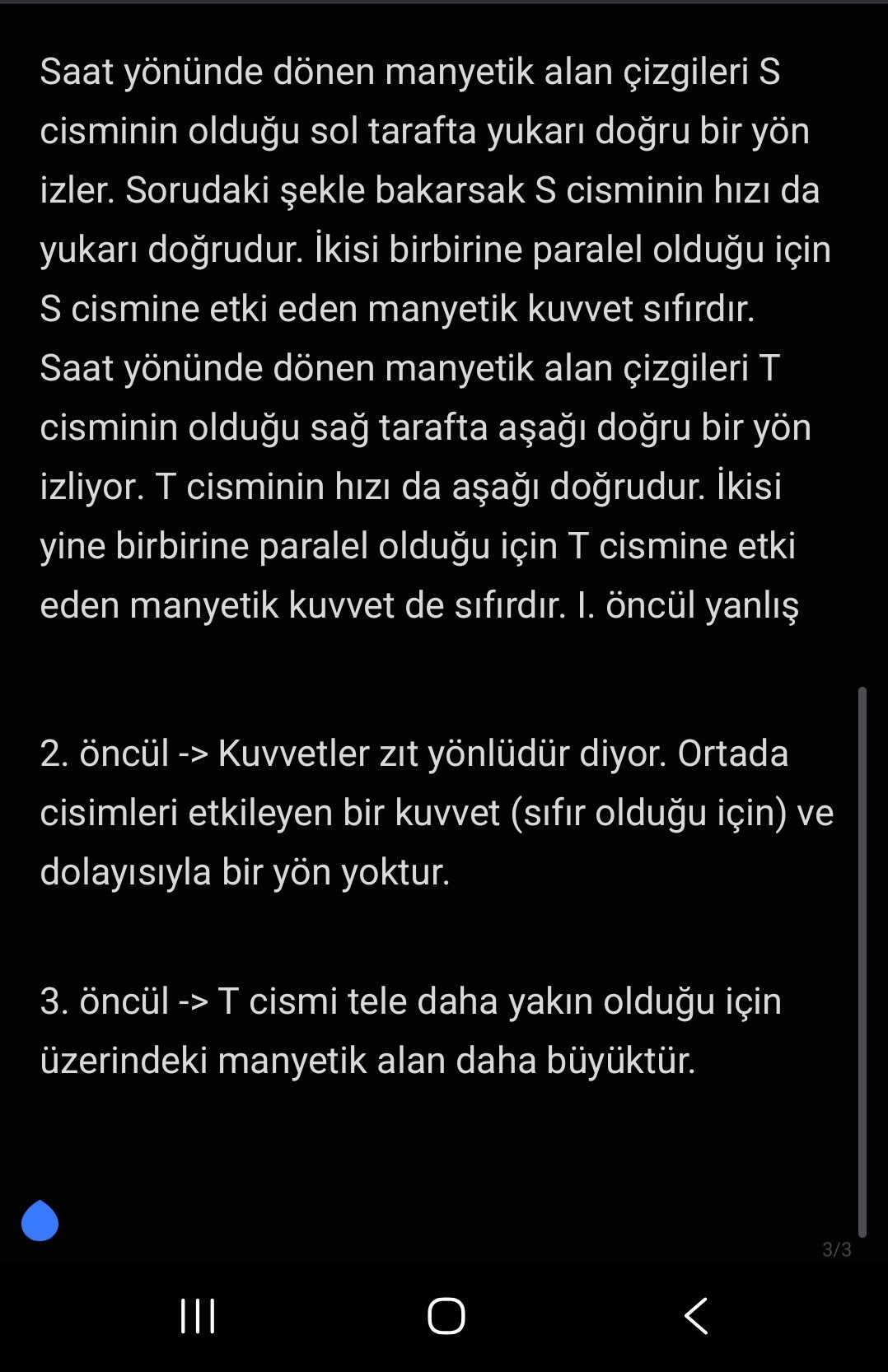

Saat yönünde dönen manyetik alan çizgileri S cisminin olduğu sol tarafta yukarı doğru bir yön izler. Sorudaki şekle bakarsak S cisminin hızı da yukarı doğrudur. İkisi birbirine paralel olduğu için S cismine etki eden manyetik kuvvet sıfırdır. Saat yönünde dönen manyetik alan çizgileri T cisminin olduğu sağ tarafta aşağı doğru bir yön izliyor. T cisminin hızı da aşağı doğrudur. İkisi yine birbirine paralel olduğu için T cismine etki eden manyetik kuvvet de sıfırdır. I. öncül yanlış 2. öncül -> Kuvvetler zıt yönlüdür diyor. Ortada cisimleri etkileyen bir kuvvet (sıfır olduğu için) ve dolayısıyla bir yön yoktur. 3. öncül -> T cismi tele daha yakın olduğu için üzerindeki manyetik alan daha büyüktür.

Yükleri sırasıyla −q ve +2q olan S ve T cisimleri, sayfa düzlemine dik içeri doğru i akımı geçen düz tel çevresinde sırasıyla 2v

Öğretmenin Çözümü

Çözümün yazılı anlatımı
