Özdeş P ağırlıklı kare plakaların birleştirilmesiyle oluşturulmuş şekildeki çubuk F kuvveti ile destek üzerinde yatay

Özdeş P ağırlıklı kare plakaların birleştirilmesiyle oluşturulmuş şekildeki çubuk F kuvveti ile destek üzerinde yatay dengededir. Buna göre destek ile çubuk arasında oluşan sürtünme kuvveti kaç P olur? (sin53° = 0,8, cos53° = 0,6)
A) 0,5
B) 0,6
C) 0,8
D) 1
E) 1,2

✓ Doğru cevap

C) 0,8

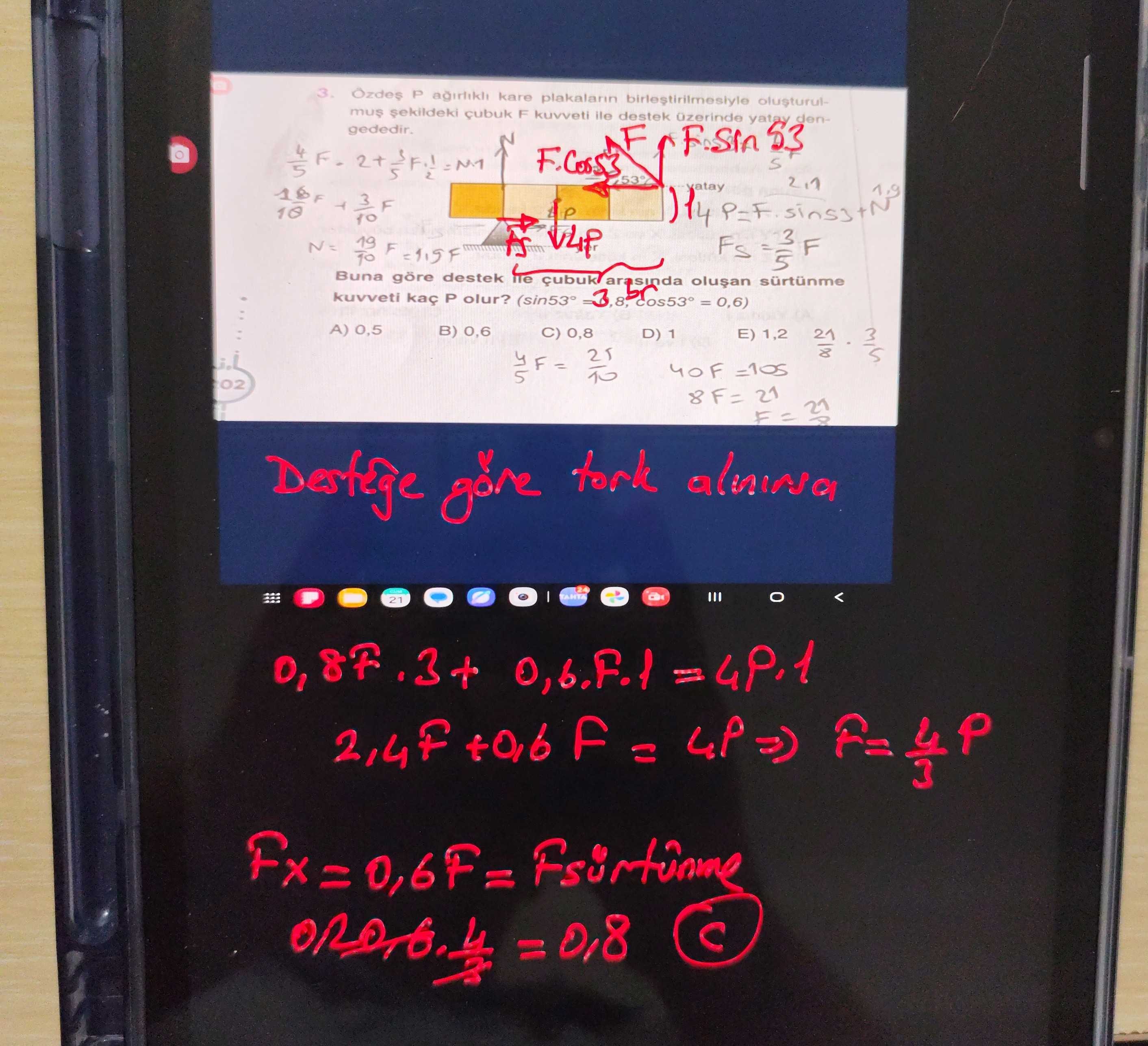

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Özdeş P ağırlıklı kare plakaların birleştirilmesiyle oluşturulmuş şekildeki çubuk F kuvveti ile destek üzerinde yatay çözümü – sayfa 1

Çözümün yazılı anlatımı

3. Özdeş P ağırlıklı kare plakaların birleştirilmesiyle oluşturulmuş şekildeki çubuk F kuvveti ile destek üzerinde yatay dengedededir. 4/5 F = 2 + 3/5 F₂ = N↑ F.Cos53° F.Sin53° 16/10 F + 3/10 F 53° yatay 2,1 1,9 N = 19/10 F = 1,15 F ↓P ↓4P P = F.sin53° + N Fs = 3/5 F Buna göre destek ile çubuk arasında oluşan sürtünme kuvveti kaç P olur? (sin53° = 3/8, cos53° = 0,6)
A) 0,5
B) 0,6
C) 0,8
D) 1
E) 1,2 21/8 · 3/5 4/5 F = 21/10 40F = 105 8F = 21 F = 21/8 Desteğe göre tork alınırsa 0,8F . 3 + 0,6.F.1 = 4P.1 2,4F + 0,6F = 4P ⇒ F = 4/3 P Fx = 0,6F = Fsürtünme 0,6 · 4/3 = 0,8 C
