İletken 2ℓ, 3ℓ ve 4ℓ boylu çubuklar sayfa düzlemindeki düzgün manyetik alan içerisinde şekilde gösterildiği gibi O noktaları etrafında sabit hızla döndürülüyorlar. Buna göre çubukların uçları arasında oluşan indüksiyon emk leri ε₁, ε₂ ve ε₃ arasındaki büyüklük sıralaması nasıl olur? (⊗ sayfa düzleminin içine)
A) ε₁ = ε₂ = ε₃
B) ε₁ > ε₂ > ε₃
C) ε₃ > ε₂ > ε₁
D) ε₃ = ε₂ > ε₁
E) ε₁ > ε₂ = ε₃

Accepted Answer

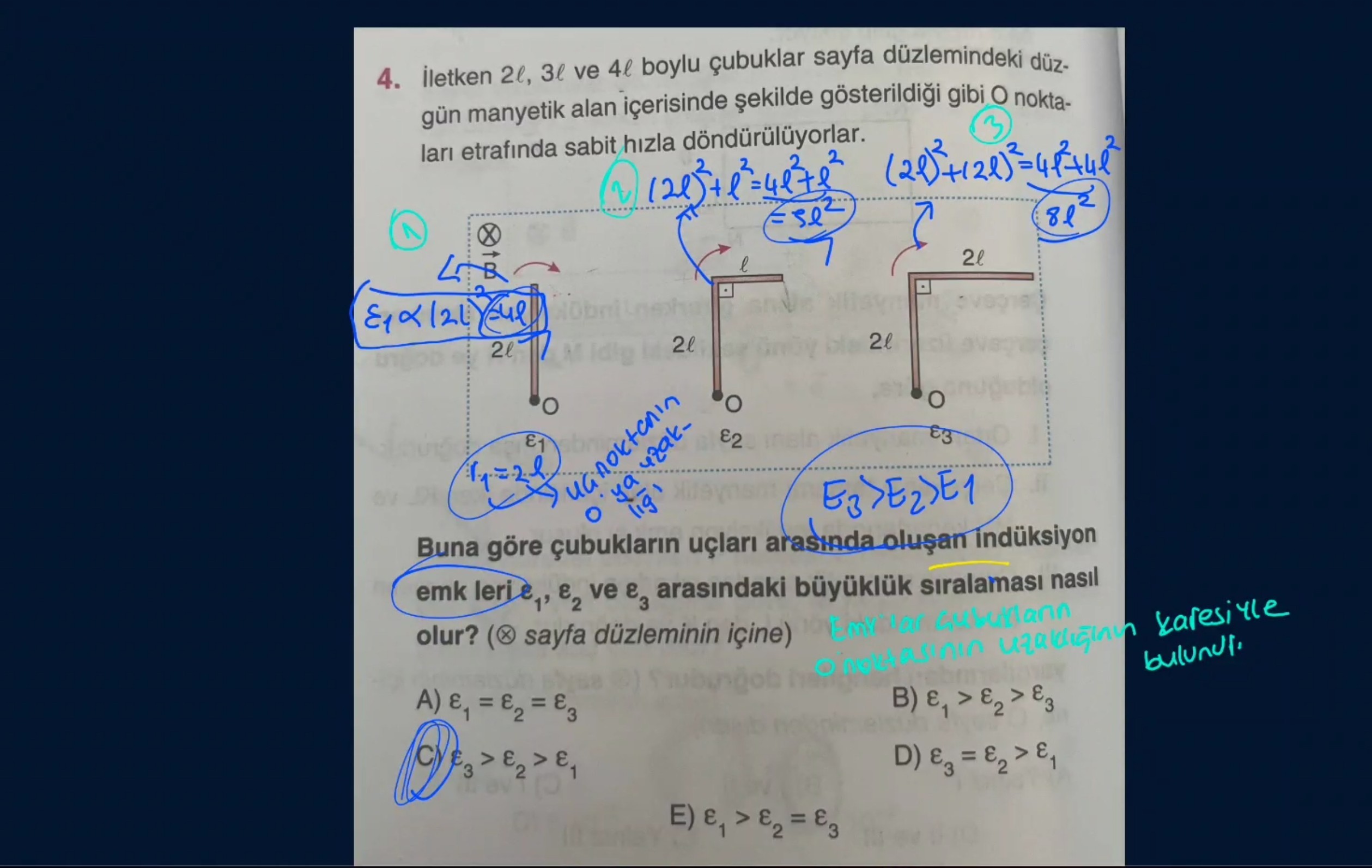

Doğru cevap: C. 4. İletken 2ℓ, 3ℓ ve 4ℓ boylu çubuklar sayfa düzlemindeki düzgün manyetik alan içerisinde şekilde gösterildiği gibi O noktaları etrafında sabit hızla döndürülüyorlar. ① ε₁ α (2ℓ)² = 4ℓ² r₁ = 2ℓ uç nokranın O'ya uzaklığı ② (2ℓ)² + ℓ² = 4ℓ² + ℓ² = 5ℓ² ③ (2ℓ)² + (2ℓ)² = 4ℓ² + 4ℓ² = 8ℓ² E₃ > E₂ > E1 Buna göre çubukların uçları arasında oluşan indüksiyon emk leri ε₁, ε₂ ve ε₃ arasındaki büyüklük sıralaması nasıl olur? (⊗ sayfa düzleminin içine) emk lar çubukların O noktasının uzaklığının karesiyle bulunur. A) ε₁ = ε₂ = ε₃ B) ε₁ > ε₂ > ε₃ C) ε₃ > ε₂ > ε₁ D) ε₃ = ε₂ > ε₁ E) ε₁ > ε₂ = ε₃

İletken 2ℓ, 3ℓ ve 4ℓ boylu çubuklar sayfa düzlemindeki düzgün manyetik alan içerisinde şekilde gösterildiği gibi O noktaları

Öğretmenin Çözümü

Çözümün yazılı anlatımı
