Kalınlıkları önemsiz kendi işlerinde türdeş üç çubuk sürtünmeli yatay düzlemde şekilde gösterildiği gibi birbirine dayanarak

Question

8. Kalınlıkları önemsiz kendi işlerinde türdeş üç çubuk sürtünmeli yatay düzlemde şekilde gösterildiği gibi birbirine dayanarak dengede kalmaktadır. K ve M çubukları ile L çubuğu arasında sürtünmeler önemsizdir. Buna göre, I. K çubuğu ile yer arasında oluşan sürtünme kuvveti M çubuğu ile yer arasındaki sürtünme kuvvetinden büyüktür. II. Çubuklarının boyları eşit ise ağırlıkları da eşittir. III. K ve M çubuklarının yatayla yaptığı açılar eşitse K çubuğu M den ağırdır. yargılarından hangileri kesinlikle doğrudur? A) Yalnız I B) Yalnız II C) Yalnız III D) I ve II E) I ve III

Accepted Answer

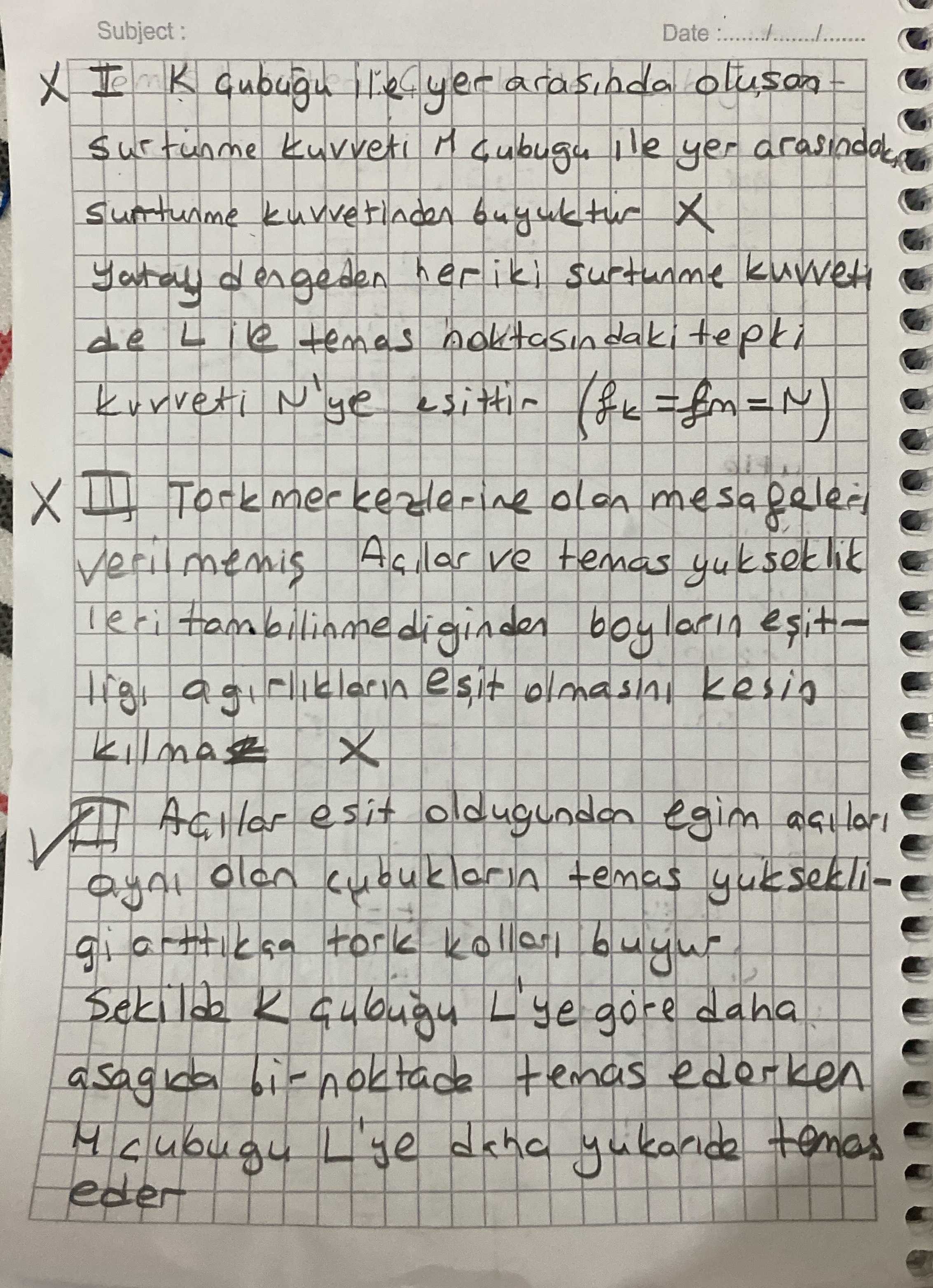

Doğru cevap: C. X I K çubuğu ile yer arasında oluşan sürtünme kuvveti M çubuğu ile yer arasında sürtünme kuvvetinden büyüktür X yatay dengeden her iki sürtünme kuvveti de L ile temas noktasındaki tepki kuvveti N'ye eşittir (fk = fm = N) X II Tork merkezlerine olan mesafeleri verilmemiş Açılar ve temas yükseklikleri tam bilinmediğinden boyların eşitliği ağırlıkların eşit olmasını kesin kılmaz X ✓ III Açılar eşit olduğundan eğim açıları aynı olan çubukların temas yüksekliği arttıkça tork kolları büyür. Şekilde K çubuğu L'ye göre daha aşağıda bir noktada temas ederken M çubuğu L'ye daha yukarıda temas eder

Kalınlıkları önemsiz kendi işlerinde türdeş üç çubuk sürtünmeli yatay düzlemde şekilde gösterildiği gibi birbirine dayanarak

Öğretmenin Çözümü

Çözümün yazılı anlatımı
