Doğrusal bir yolda hareket eden bir aracın ivme-zaman grafiği Şekil I deki gibidir. Aracın t = 0 anındaki hızı –v, 2t anındaki

Doğrusal bir yolda hareket eden bir aracın ivme-zaman grafiği Şekil I deki gibidir. Aracın t = 0 anındaki hızı –v, 2t anındaki hızı sıfırdır. Buna göre, bu aracın (0-4t) zaman aralığındaki yer değiştirmesi kaç v · t dir? (Şekil II deki kare düzlem, grafik çizmeniz için verilmiştir.)
A) 1/4
B) 1/2
C) 1
D) 2
E) 4

✓ Doğru cevap

B) 1/2

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Doğrusal bir yolda hareket eden bir aracın ivme-zaman grafiği Şekil I deki gibidir. Aracın t = 0 anındaki hızı –v, 2t anındaki çözümü – sayfa 1

Çözümün yazılı anlatımı

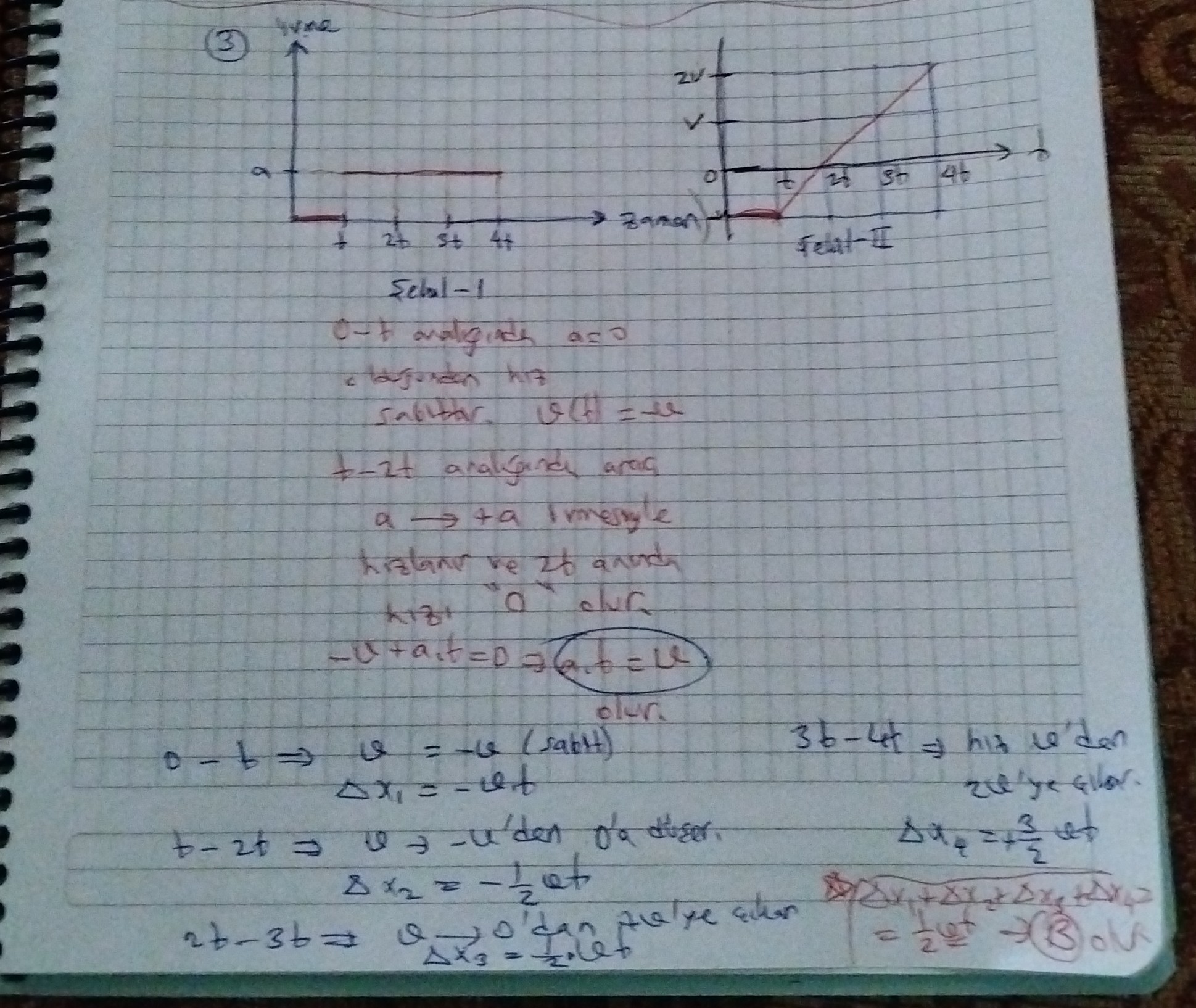

③ Şekil-1 0-t aralığında a=0 olduğundan hız sabittir. v(t) = -u t-2t aralığında araç a → +a ivmesiyle hızlanır ve 2b anında hızı "0" olur. -u + a₁t = 0 ⟹ (a₁b = u) olur. 0 - b ⟹ v = -u (sabit) 3b-4t ⟹ hız u'den Δx₁ = -ut 2u'ye çıkıyor. t-2t ⟹ v → -u'den 0'a döner. Δx₄ = +3/2 ut Δx₂ = -1/2 ut 2t-3b ⟹ v → 0'dan 2u'ye çıkar Δx₁+Δx₂+Δx₃+Δx₄ Δx₃ = +1/2 ut = 1/2 ut ⟹ ③ olur
