2r yarıçaplı K kasnağı, eş merkezli L ve M kasnaklarını ile N kasnağından oluşan düzenek şekildeki gibidir. K kasnağı ok yönünde

Question

2r yarıçaplı K kasnağı, eş merkezli L ve M kasnaklarını ile N kasnağından oluşan düzenek şekildeki gibidir. K kasnağı ok yönünde 1 tur döndürülürse, N kasnağının tur sayısı ve yerdeğiştirmesi için aşağıdakilerden hangisi doğru olur?
A) 6 tur atıp 6πr iner.
B) 2 tur atıp 2πr yükselir.
C) 1 tur atıp 6πr iner.
D) 1 tur atıp 4πr iner.
E) 2 tur atıp 6πr iner.

Accepted Answer

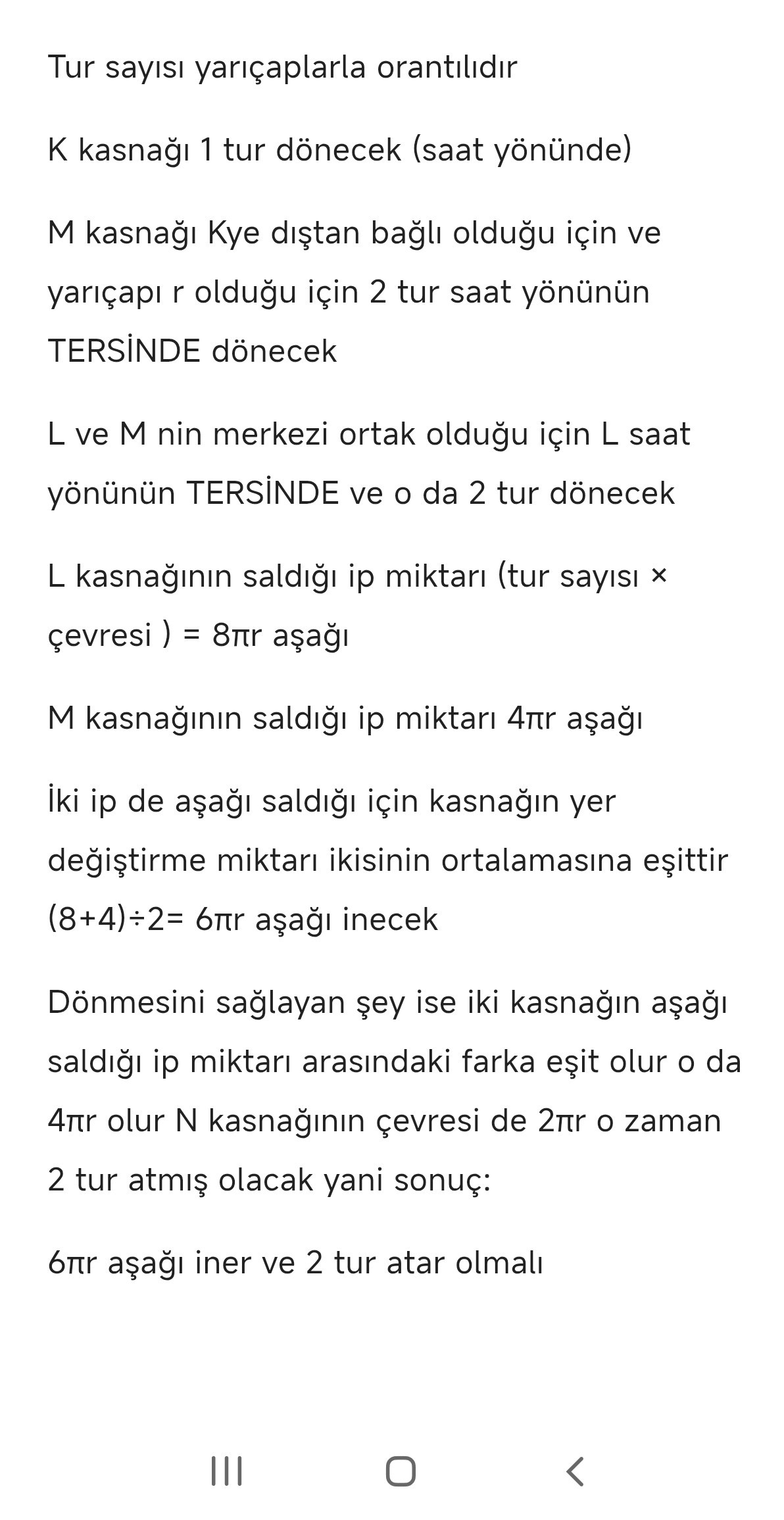

Doğru cevap: E. Tur sayısı yarıçaplarla orantılıdır K kasnağı 1 tur dönecek (saat yönünde) M kasnağı Kye dıştan bağlı olduğu için ve yarıçapı r olduğu için 2 tur saat yönünün TERSİNDE dönecek L ve M nin merkezi ortak olduğu için L saat yönünün TERSİNDE ve o da 2 tur dönecek L kasnağının saldığı ip miktarı (tur sayısı × çevresi ) = 8πr aşağı M kasnağının saldığı ip miktarı 4πr aşağı İki ip de aşağı saldığı için kasnağın yer değiştirme miktarı ikisinin ortalamasına eşittir (8+4)÷2= 6πr aşağı inecek Dönmesini sağlayan şey ise iki kasnağın aşağı saldığı ip miktarı arasındaki farka eşit olur o da 4πr olur N kasnağının çevresi de 2πr o zaman 2 tur atmış olacak yani sonuç: 6πr aşağı iner ve 2 tur atar olmalı

2r yarıçaplı K kasnağı, eş merkezli L ve M kasnaklarını ile N kasnağından oluşan düzenek şekildeki gibidir. K kasnağı ok yönünde

Öğretmenin Çözümü

Çözümün yazılı anlatımı
