Ağırlığı ve sürtünmesi önemsiz S ve 4S kesit alanlı pistonlardan I. koldaki pistonun üzerine özdeş misketlerden iki tane, II

Ağırlığı ve sürtünmesi önemsiz S ve 4S kesit alanlı pistonlardan I. koldaki pistonun üzerine özdeş misketlerden iki tane, II. koldaki piston üzerine 6 tane konulduğunda sistem şekildeki gibi dengeye geliyor. Buna göre, I. koldaki misketlerden biri alınırsa kollar arasındaki sıvı seviyesi farkı kaç h olur?
A) 1/3
B) 1/2
C) 1
D) 3/2
E) 5/2

✓ Doğru cevap

C) 1

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

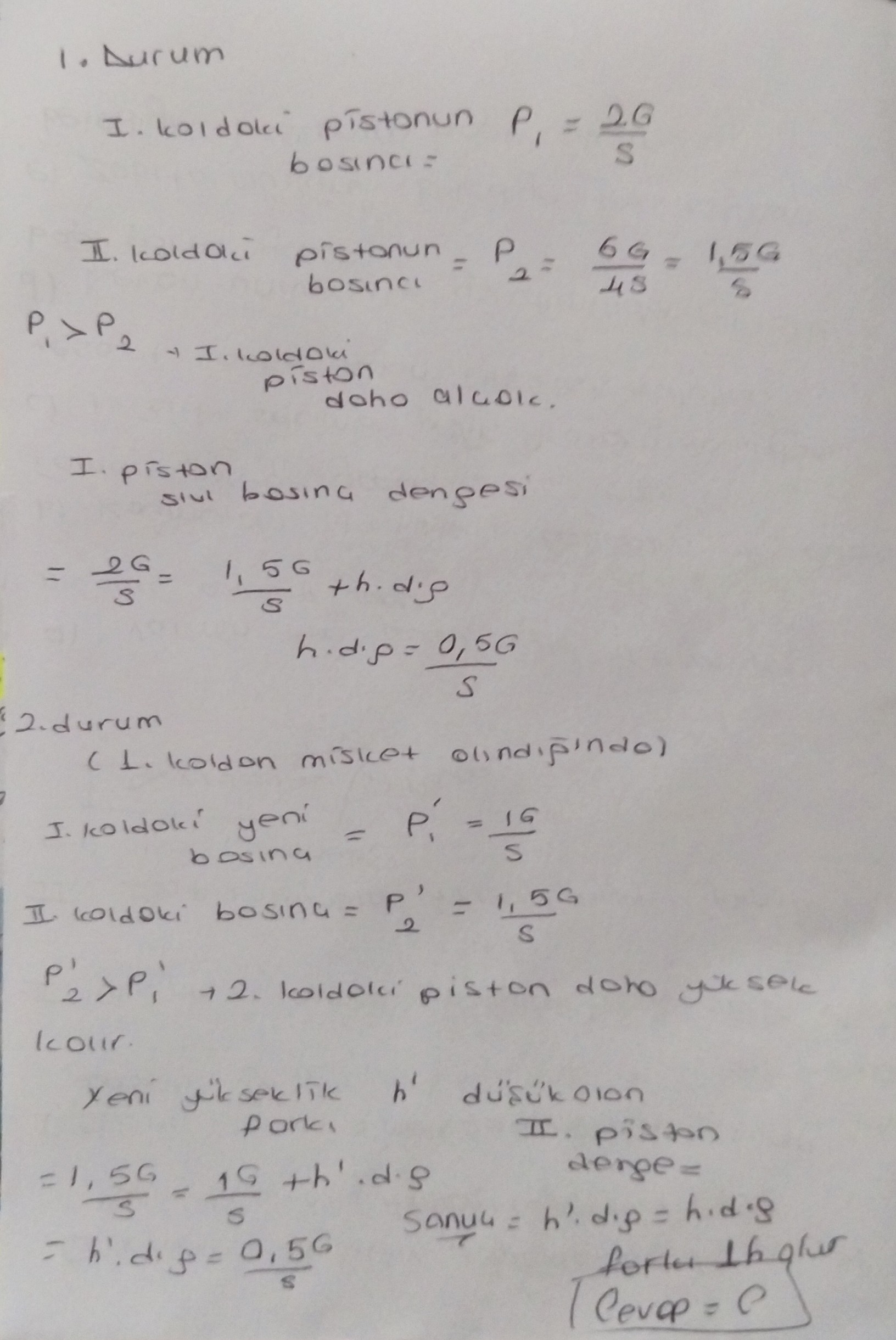

Ağırlığı ve sürtünmesi önemsiz S ve 4S kesit alanlı pistonlardan I. koldaki pistonun üzerine özdeş misketlerden iki tane, II çözümü – sayfa 1

Çözümün yazılı anlatımı

1. Durum I. koldaki pistonun basıncı = P₁ = 2G/S II. koldaki pistonun basıncı = P₂ = 6G/4S = 1,5G/S P₁ > P₂ → I. koldaki piston daha alçalır. I. piston sıvı basınç dengesi = 2G/S = 1,5G/S + h.d.g h.d.p = 0,5G/S 2. durum ( I. koldan misket alındığında) I. koldaki yeni basına = P₁' = 1G/S II. koldaki basına = P₂' = 1,5G/S P₂' > P₁' → 2. koldaki piston daha yüksele kalır. Yeni yükseklik h' düşükoian Farkı II. piston = 1,5G/S = 1G/S + h'.d.g denge = = h'.d.p = 0,5G/S Sonuç = h'.d.p = h.d.g Farkı 1h alur Cevap = C
