11. Sınıf Fizik Fiber Optik Konu Anlatımı

11. sınıf fizik fiber optik konusu, ışığın tam iç yansıma yoluyla ince cam ya da plastik teller içinde çok az kayıpla taşınmasını inceler. Fiber optik kablo iki temel katmandan oluşur: ışığın ilerlediği öz ve ışığı içeride tutan kılıf. Bu yapı sayesinde ışık, haberleşmeden tıbba pek çok alanda bilgi ve görüntü taşır.

Ders özeti PDF: 11. sınıf fiber optik ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).

Evdeki internetin “fiber” olduğunu duymuşsundur, ama ışığın kıvrılan bir kablodan neden kaçmadığını açıklamak çoğu öğrenciyi zorlar. Bu 11. sınıf fizik optik konu anlatımı, “fiber optik nedir” sorusundan başlar; öz, kılıf ve kritik açı kavramlarını sırayla kurar. Yazıyı bitirdiğinde ışığın fiberde neden kaldığını kendi cümlelerinle anlatabilecek, yapı ve kullanım alanı sorularını çözebileceksin.

Fiber Optik Hangi Sınıfta, Hangi Ünitede?

Fiber optik, Türkiye Yüzyılı Maarif Modeli fizik programında 11. sınıfın Optik ünitesinde yer alır. Kırılma ve görünür derinlik konularından sonra, prizmalar ve merceklerden önce işlenir. Yani 11. sınıf fizik fiber optik konusuna geldiğinde kırılmayı zaten biliyor olursun; burada o bilgiyi bir teknolojiye uygularsın. Evdeki modeme gelen ince kablo, bu ünitenin gerçek hayattaki karşılığıdır.

• FİZ.11.3.7: fiber optik malzemelerin yapısı, çalışma prensibi ve kullanım alanlarına ilişkin bilgi toplayabilme

Fiber Optik Nedir?

Sınavda “fiber optik nedir” diye sorulursa kısa cevabın şu olsun: Fiber optik, ışığı ince ve esnek cam ya da plastik teller içinde taşıyan teknolojidir. Bu tellerin her birine fiber denir ve bir fiber aşağı yukarı saç teli kadar incedir. Peki fiber optik kablo nedir? Bir ya da çok sayıda fiberin koruyucu katmanlarla sarılıp tek kablo hâline getirilmiş biçimidir.

Mantık: Bilgi, elektrik akımıyla değil ışık darbeleriyle taşınır. Işık yanıp sönerek bir tür şifre oluşturur ve karşı uçtaki alıcı bu şifreyi çözer.

Günlük hayattan: Karanlıkta arkadaşına el feneriyle yanıp sönen işaretler gönderdiğini düşün. Fiber optik aynı işi çok daha hızlı yapar ve ışığı açık havaya değil, kablonun içine hapseder.

Fiber Optik Malzemelerin Yapısı Nasıldır?

Bir fiber, iç içe geçmiş katmanlardan oluşur. Işığı taşıyan ve içeride tutan iki katman öz ile kılıftır. En dışta da bu ikisini koruyan bir kaplama bulunur.

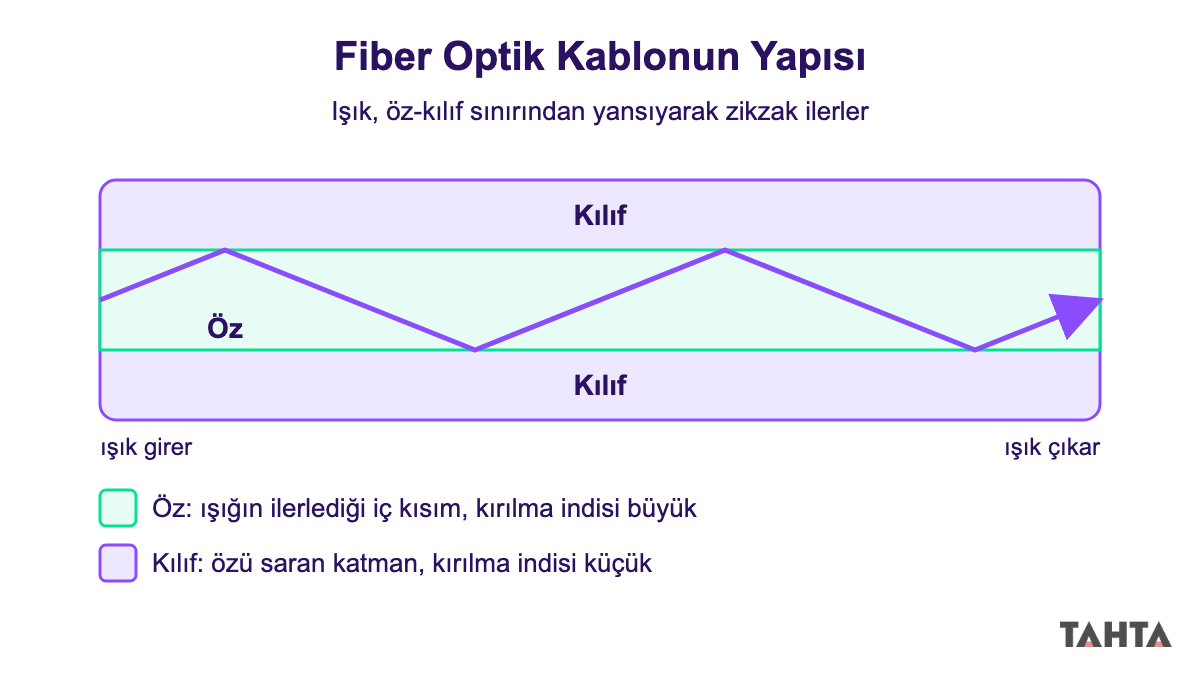

Işık özde ilerler; kılıf her çarpışta onu öze geri yansıtır.

Öz (Core) ve Kılıf (Cladding)

Öz, fiberin tam ortasındaki kısımdır ve ışık burada ilerler. Kılıf, özü çepeçevre sarar ve ışığın dışarı çıkmasını engeller. En dıştaki koruyucu kaplama ışık iletimine katılmaz; fiberi nemden, darbeden ve çizilmeden korur.

Günlük hayattan: Özü bir yol, kılıfı da yolun iki yanındaki bariyer gibi düşün. Araç yolda kalır, çünkü bariyer onu her seferinde yola geri çevirir.

Öz ile Kılıfın Kırılma İndisi Farkı Neden Önemli?

Kırılma indisi, bir ortamın ışığı ne kadar yavaşlattığını gösteren sayıdır; bunu kırılma konusundan hatırlarsın. Fiberde iki katman aynı görünse de bu sayıları farklıdır.

Kural: Özün kırılma indisi, kılıfınkinden her zaman büyüktür. Çünkü ışık ancak yoğun ortamdan az yoğun ortama geçmeye çalışırken tamamen geri yansıyabilir. Fark olmasaydı ışık sınırı hiç fark etmeden kılıfa geçer ve kaybolurdu.

Fiber Optik Çeşitleri Nelerdir?

Fiberler özün kalınlığına göre iki ana gruba ayrılır. Tek modlu fiberde öz çok incedir; ışık neredeyse tek bir yol izler ve bu tür uzun mesafelere uygundur. Çok modlu fiberde öz daha kalındır; ışık birden fazla yol izleyebilir ve bu tür daha kısa mesafelerde kullanılır. Malzemeye göre de cam ve plastik fiberler vardır.

Fiber Optik Kablo Nasıl Çalışır? Tam İç Yansıma

Kısaca söylersek, fiber optik kablo nasıl çalışır sorusunun anahtarı tek bir olaydır. Tam iç yansıma, ışığın yoğun ortamdan az yoğun ortama geçerken kritik açıdan büyük açıyla gelmesi durumunda kırılmadan tamamen yansımasıdır.

Kural: Bu olayın gerçekleşmesi için iki koşul birlikte sağlanmalıdır.

1. Işık yoğun ortamdan (öz) az yoğun ortama (kılıf) doğru gitmelidir.
2. Geliş açısı kritik açıdan büyük olmalıdır.

Koşullardan biri eksik kalırsa ışığın bir kısmı kılıfa kaçar ve sinyal zayıflar. Fiberin iki katmanlı üretilmesinin nedeni birinci koşulu, ışığın öze yatık gönderilmesinin nedeni ikinci koşulu sağlamaktır.

Kritik Açı Nedir?

Kritik açı, kırılma açısının 90° olduğu geliş açısıdır. Ders kitabında bu açıya sınır açısı, olayın kendisine de kısaca tam yansıma dendiğini görebilirsin; ikisi aynı şeydir.

Açılar her zaman yüzeyin normaline göre ölçülür. Geliş açısı kritik açıdan küçükse ışığın bir kısmı kırılıp kılıfa geçer, bir kısmı yansır. Kritik açıdan büyükse ışığın tamamı öze geri döner.

Kritik açının sinüsü, kılıfın indisinin özün indisine oranına eşittir: sin θ_k = n_kılıf / n_öz. Kırılma kanununda kırılma açısını 90° alırsan bu oran kendiliğinden çıkar. İki indis birbirine yaklaştıkça oran 1'e, kritik açı da 90°'ye yaklaşır.

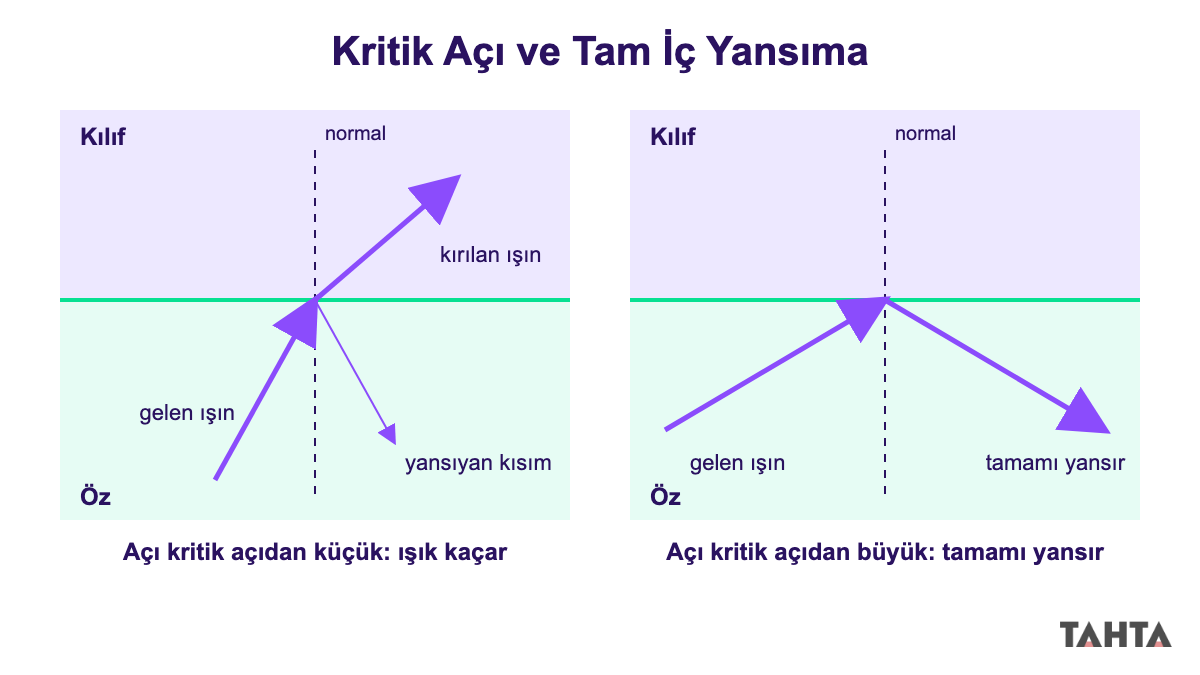

Solda ışığın bir kısmı kılıfa kaçar; sağda ışığın tamamı öze geri yansır.

Işık Fiber İçinde Nasıl İlerler?

Işık öze uygun açıyla girer ve öz-kılıf sınırına çarpar. Açı kritik açıdan büyük olduğu için tamamı yansır, karşı sınıra gider ve orada yine yansır. Böylece ışık zikzak çizerek kablonun öbür ucuna ulaşır. Yüzerken su altından yukarı baktığında yüzeyin bazı bölgelerinin ayna gibi görünmesi de aynı olaydır.

Dikkat: Kablo çok keskin bükülürse ışığın sınıra geliş açısı küçülür. Açı kritik açının altına düşerse ışık kılıfa kaçar; fiber kabloların sert kıvrılmaması bu yüzden istenir.

Fiber Optik Kullanım Alanları Nelerdir?

Yapı ve çalışma prensibi aynı kalır, ama ışığın taşıdığı şey değişir: bazen veri, bazen görüntü, bazen yalnızca ışık. Başlıca fiber optik kullanım alanları haberleşme, tıp ve aydınlatmadır.

Haberleşme ve İnternet Altyapısında Fiber Optik

Telefon görüşmeleri, internet verisi ve televizyon yayınları fiber kablolarla taşınır. Verici uçta elektrik sinyali lazer ya da LED ile ışık darbelerine çevrilir. Alıcı uçta bir algılayıcı bu darbeleri yeniden elektrik sinyaline dönüştürür. Kıtalar arasındaki bağlantıyı da deniz tabanına döşenen fiber kablolar sağlar.

Tıpta Fiber Optik: Endoskopi

Endoskop, içinde fiber demeti bulunan ince ve bükülebilir bir borudur. Fiberlerin bir kısmı ışığı vücudun içine taşır, bir kısmı da oluşan görüntüyü dışarıya getirir. Böylece doktor, büyük bir kesi açmadan mide ya da bağırsak gibi organları inceleyebilir.

Aydınlatma ve Dekoratif Kullanım

Fiberin ucundan çıkan ışık, dekoratif lambalarda ve yıldızlı tavan uygulamalarında kullanılır. Işık kaynağı bir yerde durur, fiberler ışığı istenen noktalara dağıtır. Fiber elektrik taşımadığı için havuz gibi ıslak ortamlarda da güvenle ışık iletir.

Fiber Optik Kablo ile Bakır Kablo Arasındaki Fark Nedir?

Bakır kablo bilgiyi elektrik sinyaliyle, fiber kablo ise ışıkla taşır. Aradaki farkların hepsi bu temel ayrımdan doğar.

Mantık: Işık bir elektrik akımı değildir. Bu yüzden yakındaki motorların ya da başka kabloların oluşturduğu elektromanyetik etkiler fiberdeki sinyali bozmaz.

Günlük hayattan: Cep telefonu hoparlörün yanındayken duyduğun cızırtı, elektromanyetik girişimin tanıdık bir örneğidir. Bakır kablodaki elektrik sinyali böyle etkilere açıktır, fiberdeki ışık ise değildir.

İnternette “fiber optik kablo fiyat 100 metre” gibi aramalara rastlayabilirsin; fiyat kablonun türüne göre değişir. Fizik dersinde ise senden fiyat değil, bu kablonun hangi fizik olayıyla çalıştığı sorulur.

Fiber Optikte Sık Yapılan Hatalar Nelerdir?

Aşağıdaki dört yanlış, bu konuda kolayca düşülen düşünce hatalarıdır. Her birinin yanında doğrusunu da oku.

• “Işık fiberde düz bir çizgide ilerler.” Yanlış. Işık öz-kılıf sınırından tekrar tekrar yansır ve zikzak çizer.
• “Fiber optik kablo elektrik sinyali taşır.” Yanlış. Kablo ışık taşır; elektromanyetik girişimden etkilenmemesi de bundandır.
• “Özde ışık yavaşlar, bu bir kusurdur.” Yanlış çıkarım. Amaç ışığı hızlandırmak değil, onu özün içinde tutmaktır.
• “Geliş açısı yüzeyle yapılan açıdır.” Yanlış. Geliş açısı ve kritik açı her zaman normalle ölçülür.

Dikkat: Bazı sorular öz ile kılıfın özelliklerini bilerek ters verir. Hangisinin içte olduğunu ve hangisinin indisinin büyük olduğunu her seferinde kontrol et.

11. Sınıf Fizik Fiber Optik Çözümlü Örnekler

Bu konuda sayısal işlemden çok neden-sonuç ilişkisi sorulur. Üç örneği birlikte, adım adım çözelim.

Örnek 1: Öz ile Kılıf Yer Değiştirirse

Bir fiberde özün kırılma indisi kılıfınkinden küçük olsaydı ne olurdu?

1. Işık özden kılıfa giderken az yoğun ortamdan yoğun ortama geçmiş olur.
2. Bu yönde ışık her açıda kırılarak öbür ortama geçer; tamamen yansıma olmaz.
3. Işık her çarpışta biraz daha kılıfa kaçar ve kısa mesafede söner.

Sonuç: Kablo sinyal taşıyamaz. Bu yüzden öz her zaman kılıftan daha yoğun seçilir.

Örnek 2: İki Farklı Geliş Açısı

Bir ışın öz-kılıf sınırına önce kritik açıdan küçük, sonra kritik açıdan büyük bir açıyla gönderiliyor. İki durumda ne gözlenir?

1. Küçük açıda ışığın bir kısmı kırılıp kılıfa geçer, bir kısmı öze yansır.
2. Büyük açıda kırılan ışın oluşmaz; ışığın tamamı öze geri döner.
3. Sinyalin güçlü kalması için ikinci durum gerekir.

Sonuç: Fiberde iletim yalnızca ikinci durumda verimlidir.

Örnek 3: Hangi Fiberde Kritik Açı Daha Büyük?

A fiberinde öz ile kılıfın indisleri birbirine çok yakın, B fiberinde fark daha büyüktür. Hangisinde kritik açı daha büyüktür?

1. Bağıntıyı yaz: sin θ_k = n_kılıf / n_öz.
2. A'da indisler yakın olduğu için oran 1'e daha yakındır.
3. Sinüsü büyük olan dar açı daha büyüktür; öyleyse A'nın kritik açısı daha büyüktür.

Sonuç: A fiberinde yalnızca sınıra çok yatık gelen ışınlar tamamen yansır.

Fiber Optik Hızlı Özet

• Fiber optik, ışığı ince cam ya da plastik teller içinde taşır.
• Öz ışığın ilerlediği iç kısımdır; kılıf özü sarar ve ışığı içeride tutar.
• Özün indisi kılıfınkinden her zaman büyüktür.
• Işığın tamamen yansıması için iki koşul gerekir: yoğundan az yoğuna geçiş ve kritik açıdan büyük geliş açısı.
• Kritik açıda kırılma açısı 90° olur.
• Işık fiberde zikzak çizerek ilerler; kablo elektrik değil ışık taşır.
• Başlıca kullanım alanları haberleşme, endoskopi ve aydınlatmadır.

Fiber Optik Mini Test

Beş soruyu önce kendin çöz, sonra cevap anahtarına bak.

1. Fiber optik kabloda ışığın ilerlediği kısım hangisidir?
   A) Kılıf   B) Öz   C) Koruyucu kaplama   D) Dış ceket
2. Işığın sınırdan tamamen yansıması için hangisi gerekir?
   A) Işığın az yoğun ortamdan yoğun ortama geçmesi
   B) Geliş açısının kritik açıdan küçük olması
   C) Işığın yoğundan az yoğuna gitmesi ve geliş açısının kritik açıdan büyük olması
   D) İki ortamın indislerinin eşit olması
3. Kritik açıyla gelen bir ışında kırılma açısı kaç derecedir?
   A) 0°   B) 45°   C) 60°   D) 90°
4. Endoskopta fiber demeti ne işe yarar?
   A) Işığı vücut içine taşır ve görüntüyü dışarı getirir
   B) Elektrik akımı iletir
   C) Dokuyu ısıtır
   D) Ses dalgalarını taşır
5. Fiber kablonun elektromanyetik girişimden etkilenmemesinin nedeni nedir?
   A) Kalın olması   B) Işık taşıması   C) Bakırdan yapılması   D) Kısa olması

Cevap Anahtarı

1. B. Işık özde ilerler; kılıf yalnızca onu içeride tutar.
2. C. İki koşul birlikte sağlanmadan ışık tamamen yansımaz.
3. D. Kritik açının tanımı, kırılma açısının 90° olmasıdır.
4. A. Fiberlerin bir kısmı ışığı götürür, bir kısmı görüntüyü getirir.
5. B. Sinyal elektrik değil ışık olduğu için elektromanyetik etkiler onu bozmaz.

Böylece 11. sınıf fizik fiber optik konusunun yapı, çalışma prensibi ve kullanım alanı ayaklarını tamamladın. Eksik kalan yerleri görmek için fiber optik ve optik sorularıyla pratik yap.

11. Sınıf Fizik Fiber Optik PDF: Konu Özeti ve Test

Bu fiber optik pdf dosyası, konuyu yazılıdan önce hızlıca tekrar etmen için hazırlandı. PDF'te fiber optiğin yapısı, tam iç yansıma koşulları, kullanım alanları tablosu, çözümlü örnekler ve cevap anahtarlı 10 soruluk mini test var. Üç sayfalık ders notu, öz-kılıf yapısını ve fiber ile bakır kablo karşılaştırmasını tek bakışta görmeni sağlar. Fizik ders notunu ücretsiz indir, çıktısını al ve mini testi çözerek kendini dene.
