İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran

İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran öğrenci ilk gözleminde anahtarın ucunu 1 numaralı noktaya temas ettirip ampullerin parlaklığını gözlemliyor. İkinci gözleminde ise anahtarın ucunu 2 numaralı noktaya temas ettirip ampullerin parlaklığını gözlemliyor. Buna göre öğrencinin yaptığı gözlemlerde hangi ampullerin parlaklığı her iki gözlem için değişmeden aynı kalır?
A) Yalnız K
B) Yalnız R
C) L ve M
D) N ve P
E) K, N ve P

İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran
✓ Doğru cevap
A) Yalnız K

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

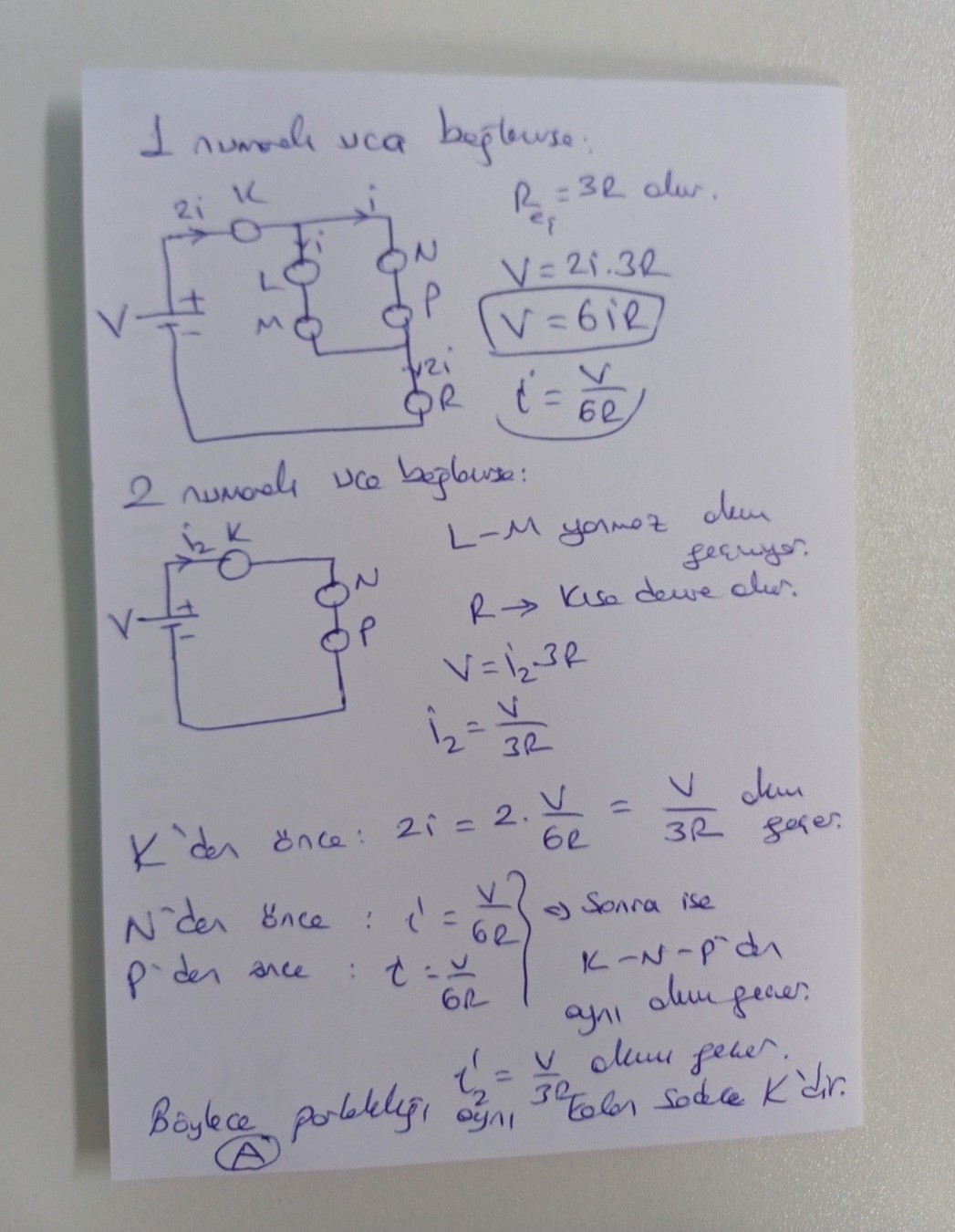

İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran çözümü – sayfa 1

Çözümün yazılı anlatımı

1 numaralı uca bağlanırsa: R_ef = 3R alur. V = 2i.3R V = 6iR i = V/6R 2 numaralı uca bağlanırsa: L-M yarmoz olum geçmiyor. R → Kısa devre olur. V = i₂.3R i₂ = V/3R K'den önce: 2i = 2. V/6R = V/3R olum geçer. N'den önce : i' = V/6R } → Sonra ise P'den önce : i = V/6R } K-N-P'dan aynı olum geçer. i₂ = V/3R olum geçer. Böylece parktıklığı aynı i₂ = V/3R olan sadece K'dır. A
