İç dirençleri önemsiz özdeş üreteçler, özdeş dirençlerle kurulan Şekil I, Şekil II ve Şekil III deki elektrik devrelerindeki i₁

İç dirençleri önemsiz özdeş üreteçler, özdeş dirençlerle kurulan Şekil I, Şekil II ve Şekil III deki elektrik devrelerindeki i₁, i₂ ve i₃ akımları şekildeki gibidir. Buna göre, devrelerdeki i₁, i₂ ve i₃ akım şiddetleri arasındaki ilişki nedir?
A) i₁ > i₂ > i₃
B) i₃ > i₂ > i₁
C) i₁ = i₂ = i₃
D) i₂ = i₃ > i₁
E) i₁ > i₂ = i₃

İç dirençleri önemsiz özdeş üreteçler, özdeş dirençlerle kurulan Şekil I, Şekil II ve Şekil III deki elektrik devrelerindeki i₁

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
İç dirençleri önemsiz özdeş üreteçler, özdeş dirençlerle kurulan Şekil I, Şekil II ve Şekil III deki elektrik devrelerindeki i₁ çözümü – sayfa 1

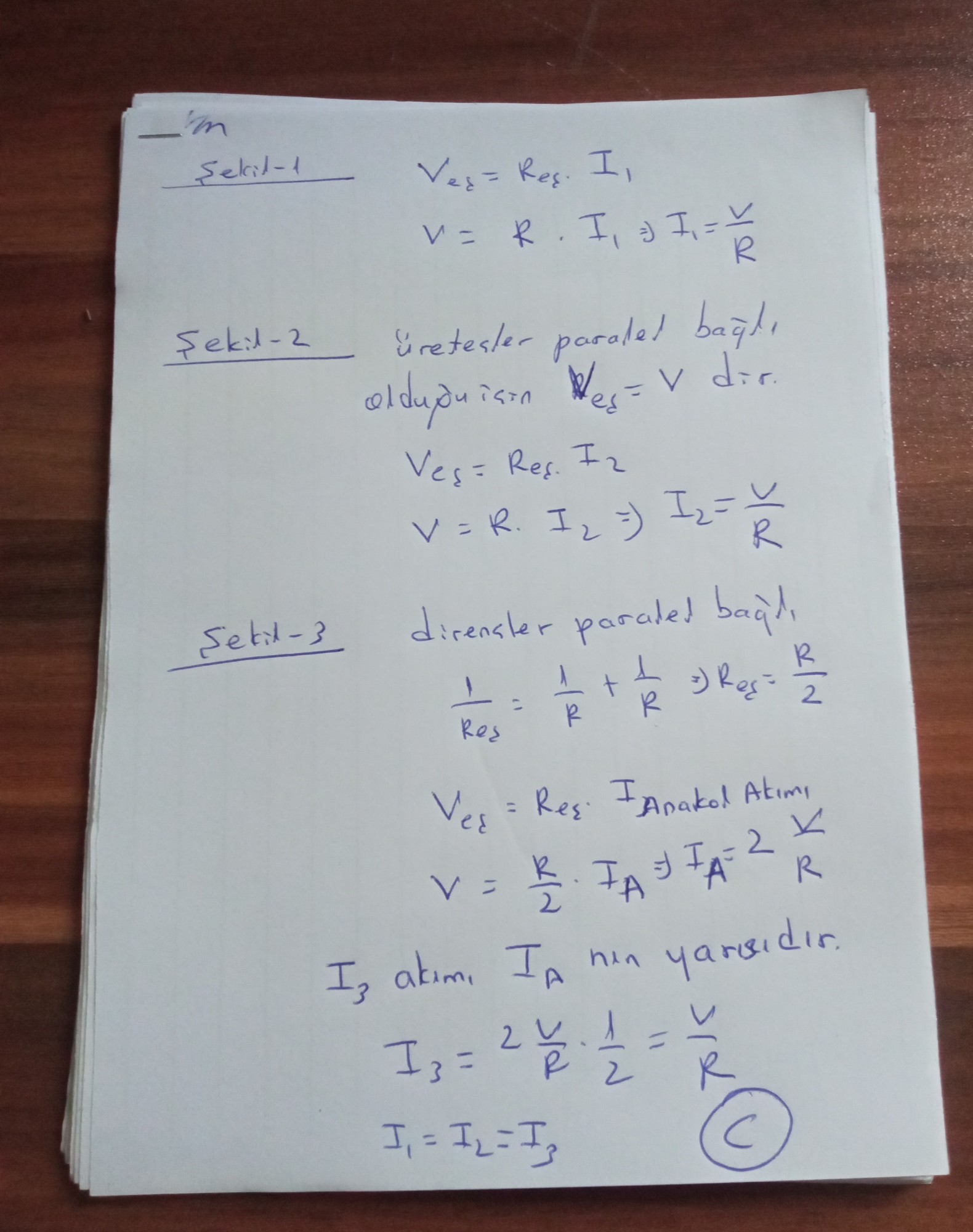

Çözümün yazılı anlatımı

—m Şekil-1 Veş = Reş. I₁ V = R . I₁ ⇒ I₁ = V/R Şekil-2 üretesler paralel bağlı olduğu için Veş = V dir. Veş = Reş. I₂ V = R. I₂ ⇒ I₂ = V/R Şekil-3 direnşler paralel bağlı 1/Reş = 1/R + 1/R ⇒ Reş = R/2 Veş = Reş. I_Anakol Akımı V = R/2 . I_A ⇒ I_A = 2V/R I₃ akımı I_A nın yarısıdır. I₃ = 2V/R . 1/2 = V/R I₁ = I₂ = I₃ C
