13. Katodu tek renkli yeşil ışıkla aydınlatılan şekildeki fotoelektrik devrede fotoelektrik akımı meydana gelmektedir. Bu devrede oluşan akım şiddetinin üretecin gerilimine bağlı değişim grafiği Şekil II'deki gibi oluyor. Buna göre düzenekte yeşil yerine birim zamanda aynı sayıda foton yayan mavi ışık kaynağı kullanılırsa akım şiddetinin gerilime bağlı değişim grafiği aşağıda mavi renkli çizilen grafiklerden hangisi gibi olur? A) (Akım şiddeti - Gerilim eksenlerinde Mavi ve Yeşil eğrileri; mavi eğri yeşilin solunda) B) (Akım şiddeti - Gerilim eksenlerinde Yeşil, Mavi ve Gerilim; mavi eğri yeşilin sağında) C) (Akım şiddeti - Gerilim eksenlerinde Mavi, Yeşil; mavi eğri yeşil ile aynı doyma akımında, solda) D) (Akım şiddeti - Gerilim eksenlerinde Yeşil, Mavi; mavi eğri yeşilin sağında, daha yüksek doyma akımı) E) (Akım şiddeti - Gerilim eksenlerinde Yeşil, Mavi; mavi eğri yeşilin solunda, aynı doyma akımı)

Accepted Answer

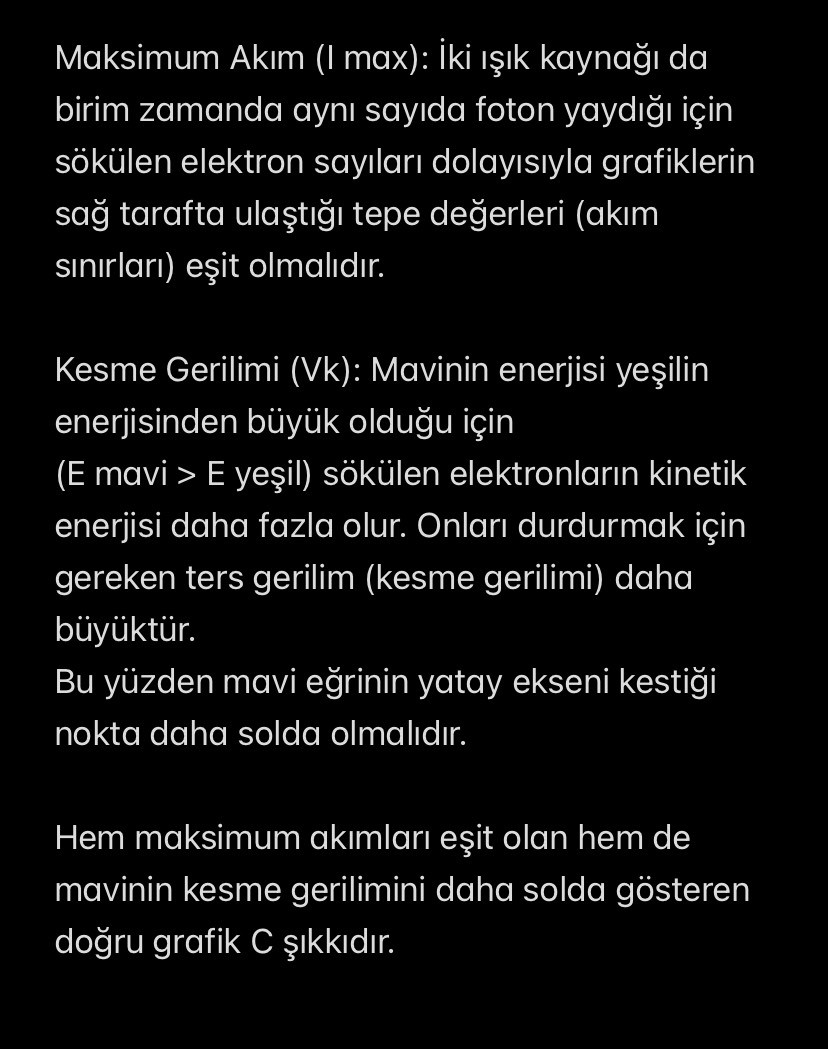

Doğru cevap: C. Maksimum Akım (I max): İki ışık kaynağı da birim zamanda aynı sayıda foton yaydığı için sökülen elektron sayıları dolayısıyla grafiklerin sağ tarafta ulaştığı tepe değerleri (akım sınırları) eşit olmalıdır. Kesme Gerilimi (Vk): Mavinin enerjisi yeşilin enerjisinden büyük olduğu için (E mavi > E yeşil) sökülen elektronların kinetik enerjisi daha fazla olur. Onları durdurmak için gereken ters gerilim (kesme gerilimi) daha büyüktür. Bu yüzden mavi eğrinin yatay ekseni kestiği nokta daha solda olmalıdır. Hem maksimum akımları eşit olan hem de mavinin kesme gerilimini daha solda gösteren doğru grafik C şıkkıdır.

Katodu tek renkli yeşil ışıkla aydınlatılan şekildeki fotoelektrik devrede fotoelektrik akımı meydana gelmektedir. Bu devrede

Öğretmenin Çözümü

Çözümün yazılı anlatımı
