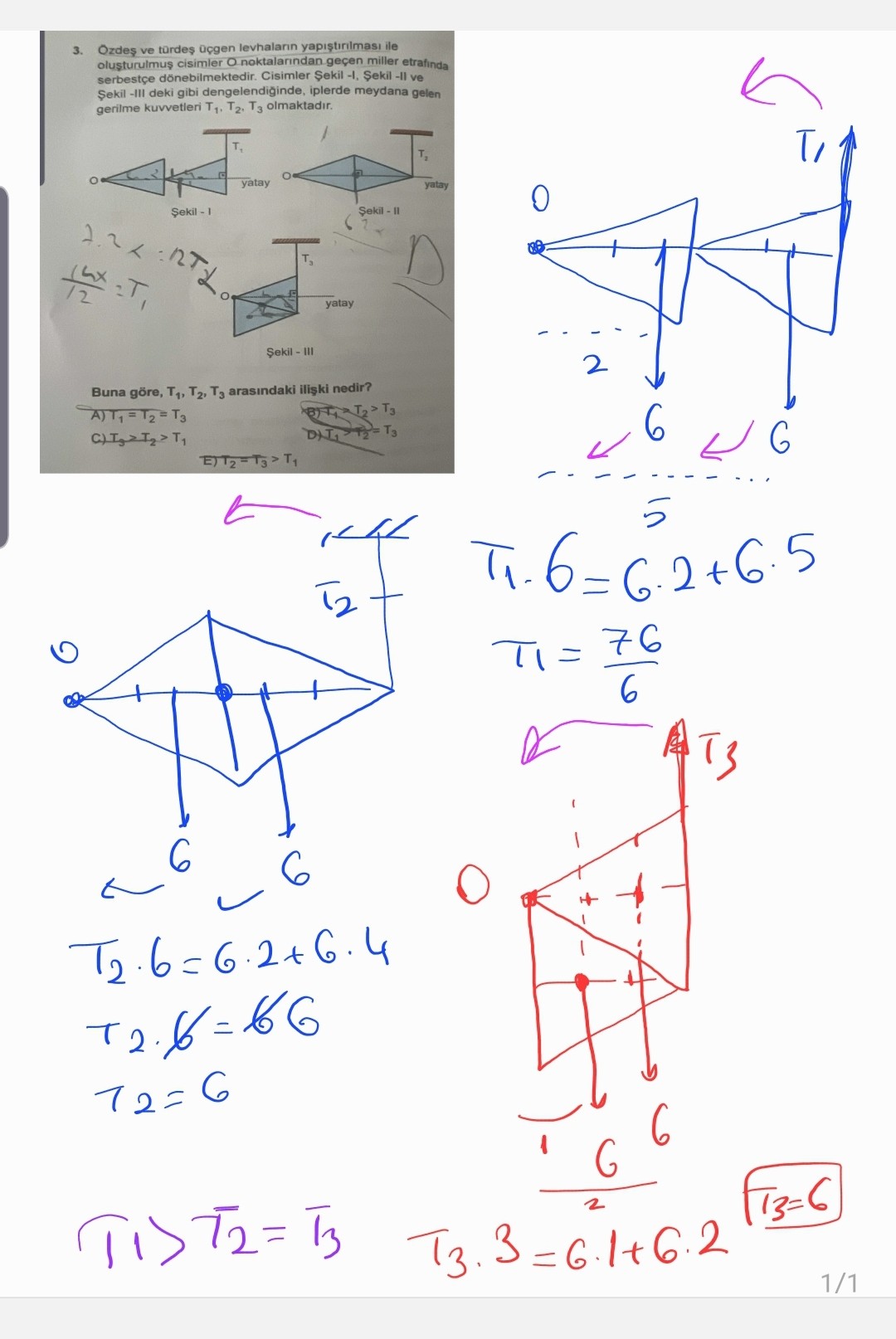

3. Özdeş ve türdeş üçgen levhaların yapıştırılması ile oluşturulmuş cisimler O noktalarından geçen miller etrafında serbestçe dönebilmektedir. Cisimler Şekil -I, Şekil -II ve Şekil -III deki gibi dengelendiğinde, iplerde meydana gelen gerilme kuvvetleri T₁, T₂, T₃ olmaktadır. Buna göre, T₁, T₂, T₃ arasındaki ilişki nedir?
A) T₁ = T₂ = T₃
B) T₁ > T₂ > T₃
C) T₂ ≥ T₁ > T₁
D) T₁ = T₂ = T₃
E) T₂ = T₃ > T₁ T₁ · 6 = 6 · 2 + 6 · 5 T₁ = 7·6 / 6 T₂ · 6 = 6 · 2 + 6 · 4 T₂ · 6 = 6·6 T₂ = 6 T₃ · 3 = 6 · 1 + 6 · 2 T₃ = 6 T₁ > T₂ = T₃

Accepted Answer

Doğru cevap: D. 3. Özdeş ve türdeş üçgen levhaların yapıştırılması ile oluşturulmuş cisimler O noktalarından geçen miller etrafında serbestçe dönebilmektedir. Cisimler Şekil -I, Şekil -II ve Şekil -III deki gibi dengelendiğinde, iplerde meydana gelen gerilme kuvvetleri T₁, T₂, T₃ olmaktadır. Buna göre, T₁, T₂, T₃ arasındaki ilişki nedir? A) T₁ = T₂ = T₃ B) T₁ > T₂ > T₃ C) T₂ ≥ T₁ > T₁ D) T₁ = T₂ = T₃ E) T₂ = T₃ > T₁ T₁ · 6 = 6 · 2 + 6 · 5 T₁ = 7·6 / 6 T₂ · 6 = 6 · 2 + 6 · 4 T₂ · 6 = 6·6 T₂ = 6 T₃ · 3 = 6 · 1 + 6 · 2 T₃ = 6 T₁ > T₂ = T₃

Özdeş ve türdeş üçgen levhaların yapıştırılması ile oluşturulmuş cisimler O noktalarından geçen miller etrafında serbestçe

Öğretmenin Çözümü

Çözümün yazılı anlatımı
