Sürtünmeli yatay zemin ve sürtünmesiz düşey duvar arasında dengelenmiş şekildeki merdivende, bir adam A noktasından B noktasına

Question

1. Sürtünmeli yatay zemin ve sürtünmesiz düşey duvar arasında dengelenmiş şekildeki merdivende, bir adam A noktasından B noktasına sabit hızla ilerlerken merdivenin dengesi bozulmamaktadır. Düşey duvarın merdivene uyguladığı kuvvet N⃗₁, zeminin merdivene uyguladığı düşey kuvvet N⃗₂ ile gösterildiğine göre, I. Merdivene yatay zeminde etki eden sürtünme kuvveti 1 yönündedir. II. Adam ilerlerken N⃗₁ artar. III. Adam ilerlerken N⃗₂ değişmez. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

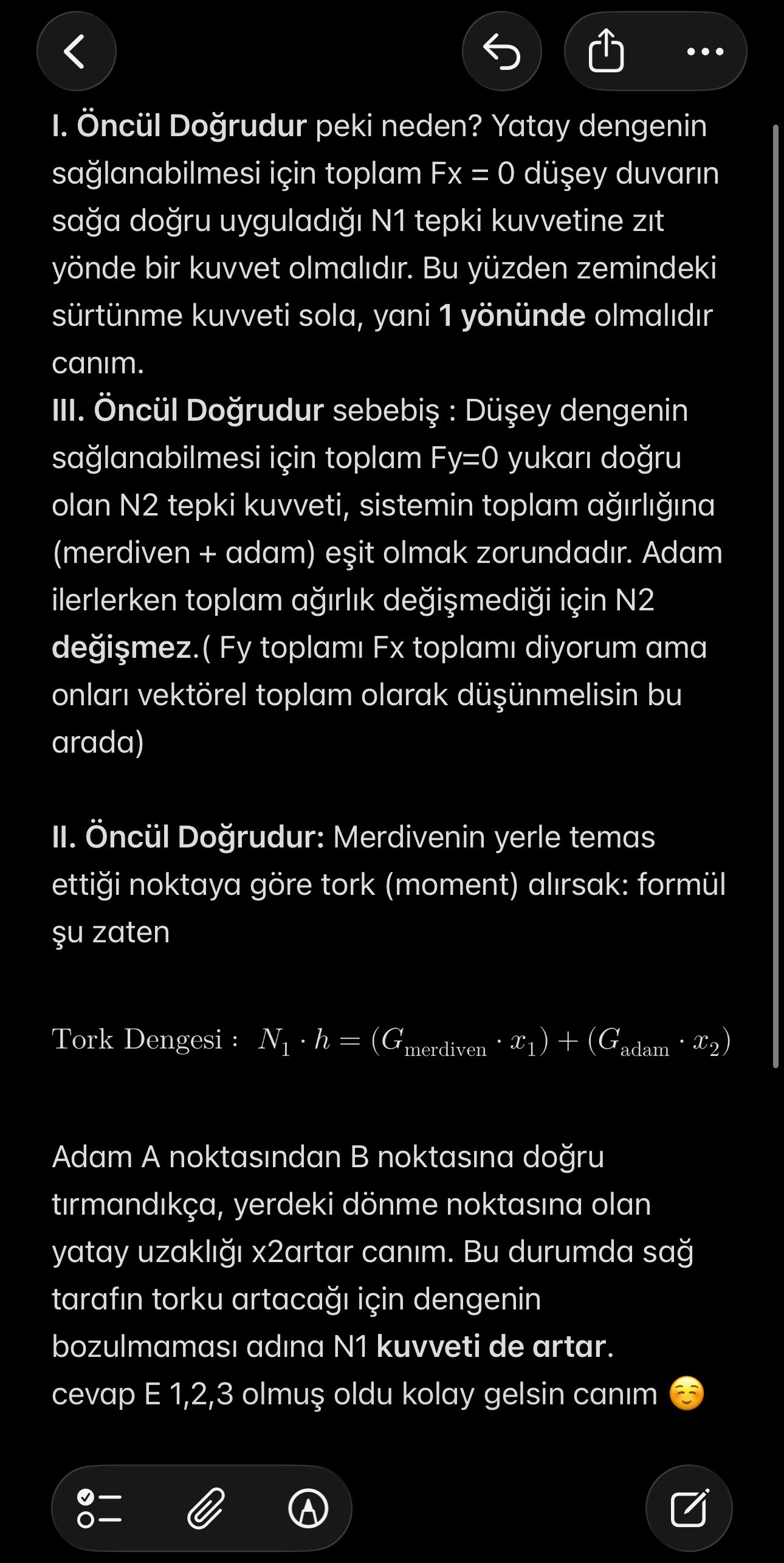

Doğru cevap: E. I. Öncül Doğrudur peki neden? Yatay dengenin sağlanabilmesi için toplam Fx = 0 düşey duvarın sağa doğru uyguladığı N1 tepki kuvvetine zıt yönde bir kuvvet olmalıdır. Bu yüzden zemindeki sürtünme kuvveti sola, yani 1 yönünde olmalıdır canım. III. Öncül Doğrudur sebebiş : Düşey dengenin sağlanabilmesi için toplam Fy=0 yukarı doğru olan N2 tepki kuvveti, sistemin toplam ağırlığına (merdiven + adam) eşit olmak zorundadır. Adam ilerlerken toplam ağırlık değişmediği için N2 değişmez.( Fy toplamı Fx toplamı diyorum ama onları vektörel toplam olarak düşünmelisin bu arada) II. Öncül Doğrudur: Merdivenin yerle temas ettiği noktaya göre tork (moment) alırsak: formül şu zaten Tork Dengesi : N₁ · h = (G_merdiven · x₁) + (G_adam · x₂) Adam A noktasından B noktasına doğru tırmandıkça, yerdeki dönme noktasına olan yatay uzaklığı x2artar canım. Bu durumda sağ tarafın torku artacağı için dengenin bozulmaması adına N1 kuvveti de artar. cevap E 1,2,3 olmuş oldu kolay gelsin canım 🤗

Sürtünmeli yatay zemin ve sürtünmesiz düşey duvar arasında dengelenmiş şekildeki merdivende, bir adam A noktasından B noktasına

Öğretmenin Çözümü

Çözümün yazılı anlatımı
