Bobin, ayarlı üreteç direnç ve ampermetreden oluşan sistemde üreticinin potansiyel farkı değiştirilerek ampermetrenin gösterdiği

Question

16. Bobin, ayarlı üreteç direnç ve ampermetreden oluşan sistemde üreticinin potansiyel farkı değiştirilerek ampermetrenin gösterdiği değerin zamana bağlı değişim grafiği çizilmiştir. Buna göre I. 0 – t zaman aralığında oluşan öz indüksiyon elektromotor kuvveti, 2t – 4t zaman aralığında oluşan öz indüksiyon elektromotor kuvvetinden büyüktür. II. 0 – t zaman aralığında oluşan öz indüksiyon elektromotor kuvveti, t – 2t zaman aralığında oluşan öz indüksiyon elektromotor kuvvetine eşittir. III. 0 – t ve 2t – 4t zaman aralıklarında oluşan öz indüksiyon akımları devre akımı ile aynı yöndedir. yargılarından hangileri doğrudur? A) Yalnız I B) I ve II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

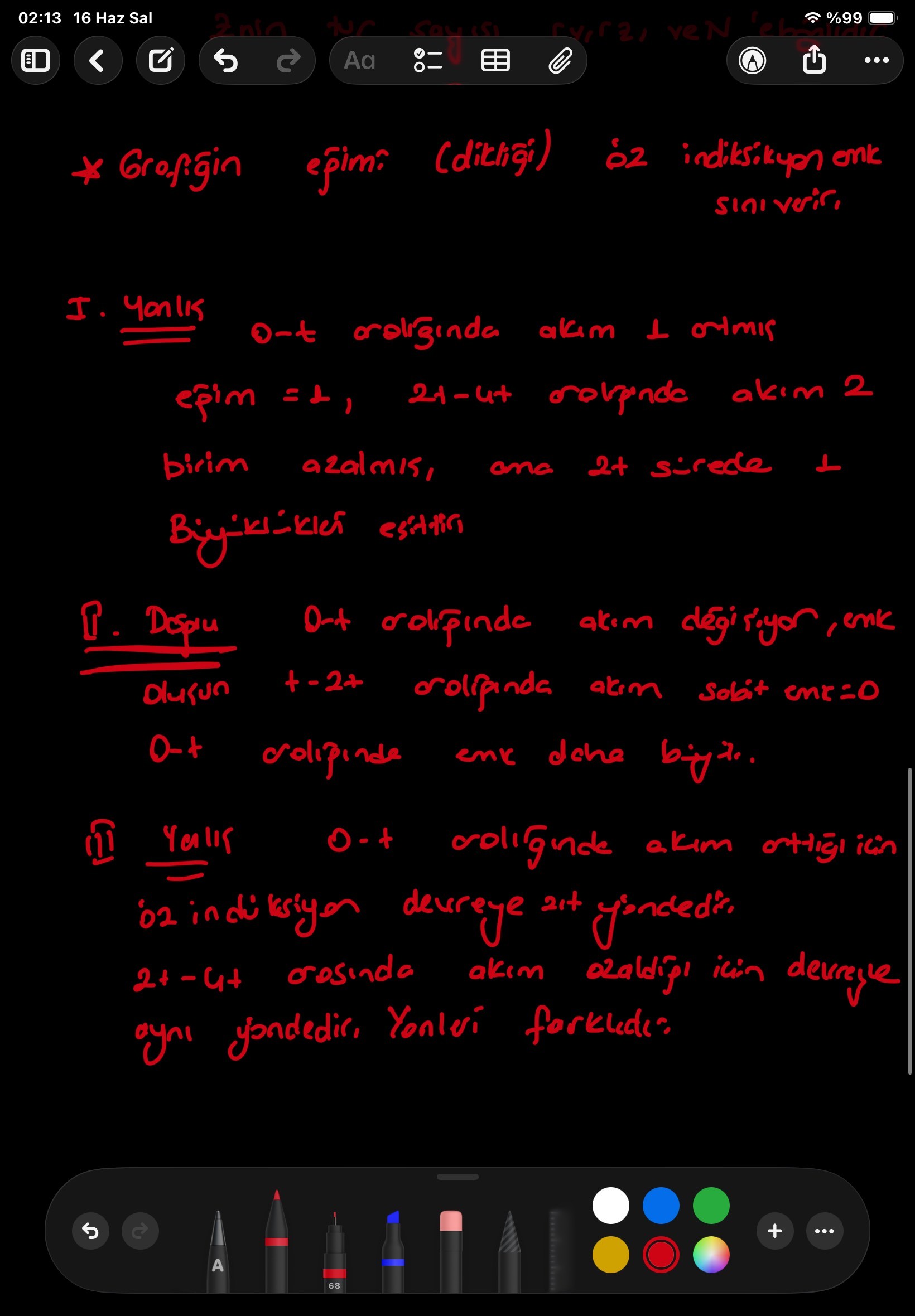

Doğru cevap: B. * Grafiğin eğimi (dikliği) öz indüksiyon emk sını verir. I. Yanlış 0-t aralığında akım 1 artmış eğim = 1, 2t-4t aralığında akım 2 birim azalmış, ama 2t sürede 1 Büyüklükleri eşittir II. Doğru 0-t aralığında akım değişiyor, emk Oluşun t-2t aralığında akım sabit emk=0 0-t aralığında emk daha büyük. III. Yanlış 0-t aralığında akım arttığı için öz indüksiyon devreye ait yöndedir. 2t-4t arasında akım azaldığı için devreye aynı yöndedir. Yönleri farklıdır.

Bobin, ayarlı üreteç direnç ve ampermetreden oluşan sistemde üreticinin potansiyel farkı değiştirilerek ampermetrenin gösterdiği

Öğretmenin Çözümü

Çözümün yazılı anlatımı
