Alışveriş merkezlerinin girişinde bulunan şekildeki metal dedektörlü güvenlik kapıları, bir rezonans devresidir. İçinden

Alışveriş merkezlerinin girişinde bulunan şekildeki metal dedektörlü güvenlik kapıları, bir rezonans devresidir. İçinden geçtiğimiz kapı, devrenin bir parçası olup akım makarası görevini üstlenir. Devrenin frekansı; akım makarasının (kapının) içinde metal bulunmadığı hâldeki rezonans frekansına ayarlıdır. Üzerinde metal eşyalar bulunan bir kişi dedektörlü kapıda geçerken devredeki akım makarasının öz indüksiyon katsayısı artmaktadır. Bu işlemle ilgili, I. Devrenin rezonans frekansı artar. II. Devredeki akım makarasının indüktif reaktansı artar. III. Devredeki akım makarasının üzerinden geçen akım azalır. yargılarından hangileri doğrudur?
A) Yalnız III
B) I, II ve III
C) II ve III
D) II ve III
E) I ve II

Alışveriş merkezlerinin girişinde bulunan şekildeki metal dedektörlü güvenlik kapıları, bir rezonans devresidir. İçinden
✓ Doğru cevap
D) II ve III

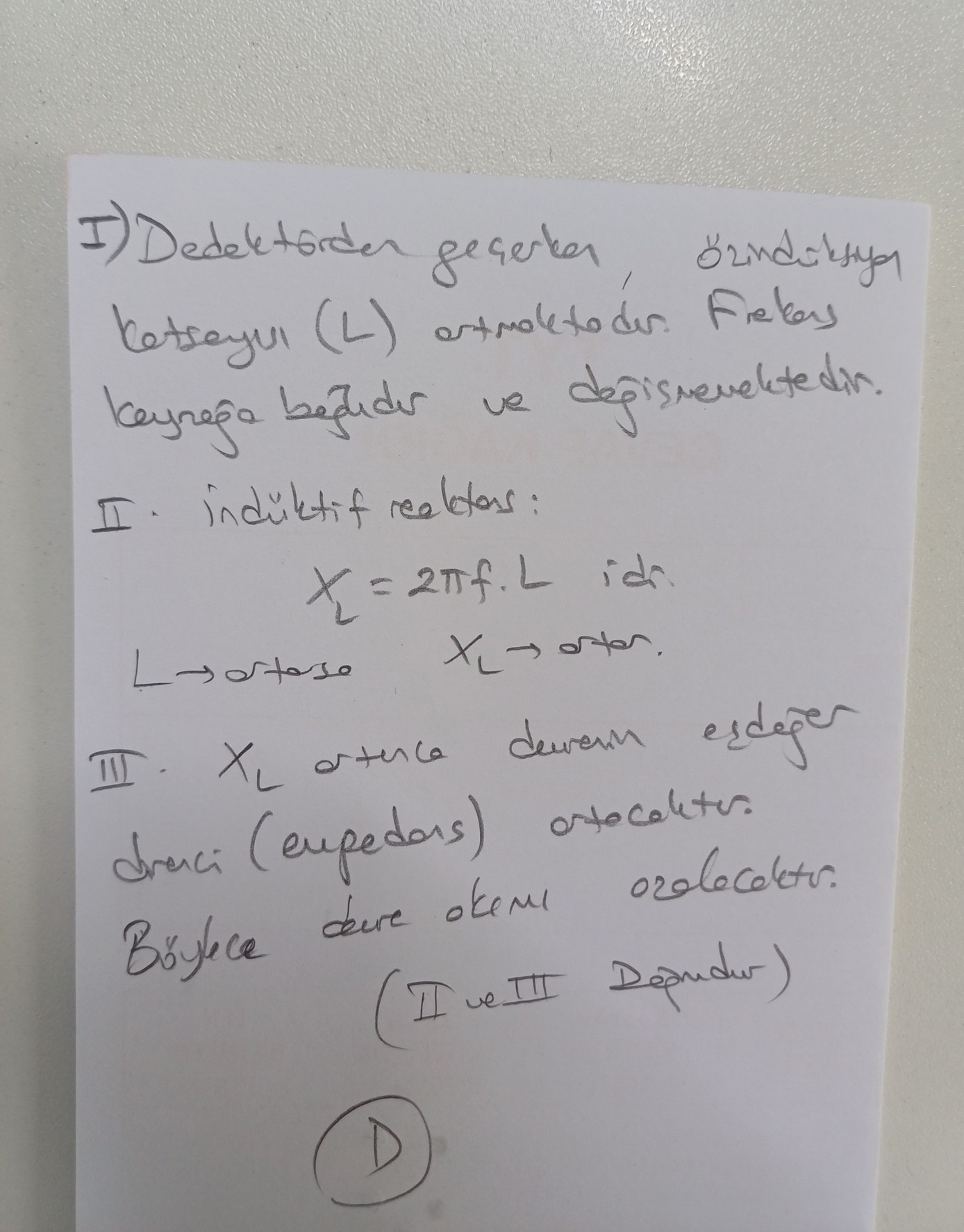

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
Alışveriş merkezlerinin girişinde bulunan şekildeki metal dedektörlü güvenlik kapıları, bir rezonans devresidir. İçinden çözümü – sayfa 1

Çözümün yazılı anlatımı

I) Dedektörden geçerken özindüksiyon katsayısı (L) artmaktadır. Frekans kaynağa bağlıdır ve değişmemektedir. II. İndüktif reaktans: X_L = 2πf.L idir. L → artarsa X_L → artar. III. X_L artınca devrenin eşdeğer direnci (empedans) artacaktır. Böylece devre akımı azalacaktır. (II ve III Doğrudur) D
