Question

Kule vinç kurulumu sırasında öncelikle vincin kurulacağı yerde sağlam bir beton temel hazırlanır ve temel içerisine ankraj aparatları yerleştirilir. Beton yeterli dayanımı kazandıktan sonra kule vinç parçaları şantiye sahasına getirilir ve mobil vinç yardımıyla kule bölümleri üst üste monte edilerek dikey gövde oluşturulur. Oluşturulan kule beton temele cıvatalarla sabitlenir; ardından karşı ağırlık kolu ve yük kolu (bom) yerleştirilerek yükün yatay ve düşey doğrultuda hareket etmesi sağlanır. Kule vinçlerin kaldırabileceği ağırlıklar önceden hesaplanarak vinç ve beton temelin birlikte devrilmeyeceği maksimum yük belirlenir. Kule vinç, beton temel ve yükten oluşan sistem devrilmediğine göre I. Sistemin ağırlık merkezi beton temel üzerindedir. II. Kule vincin taşıyabileceği en büyük ağırlık hesaplanırken sistemin B ucu etrafında döneceği göz önüne alınır. III. Yük beton temelden uzaklaşırken sistemin ağırlık merkezinin düşey doğrultusu A ucundan uzaklaşır. yargılarından hangileri kesinlikle doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve III
E) II ve III

Accepted Answer

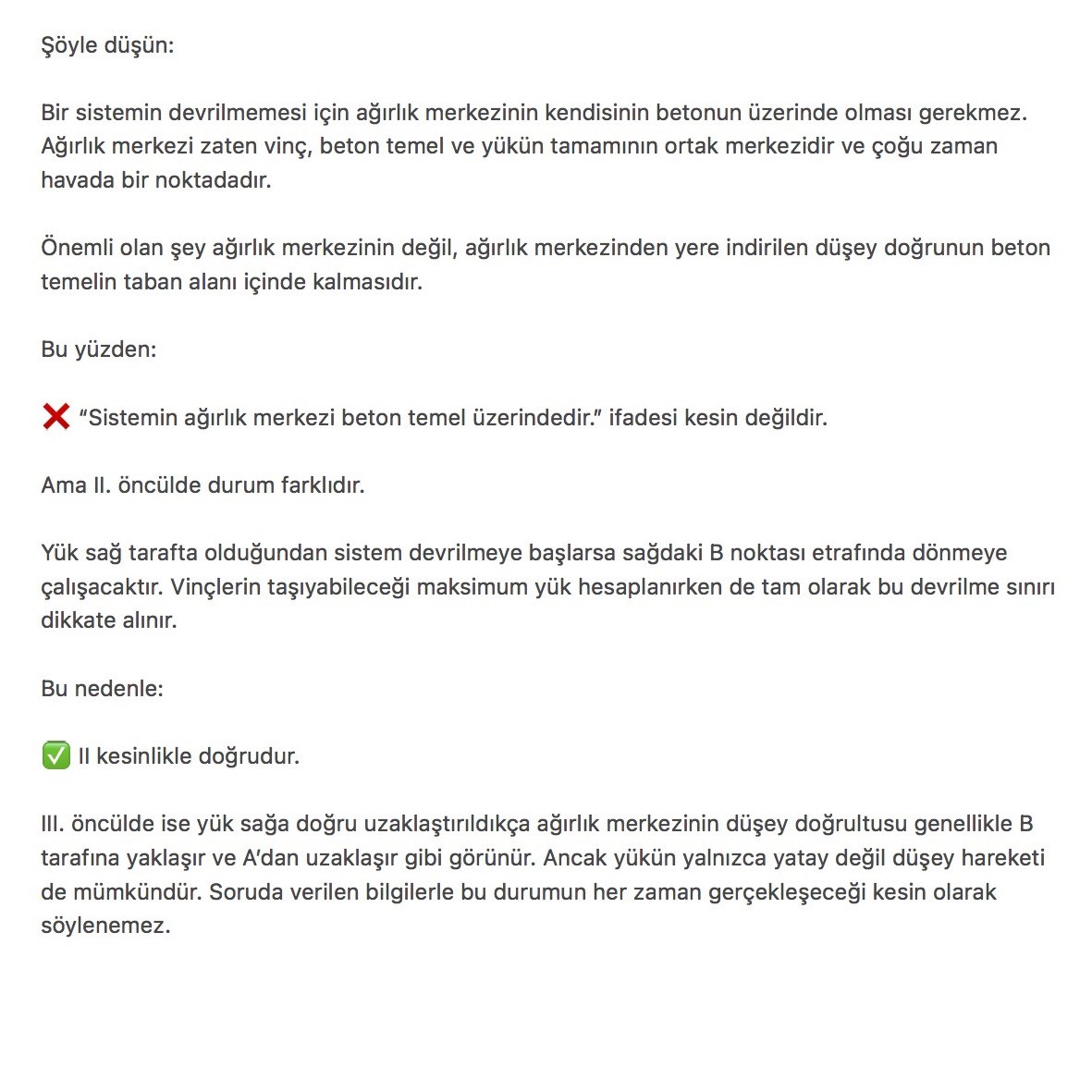

Doğru cevap: B. Şöyle düşün: Bir sistemin devrilmemesi için ağırlık merkezinin kendisinin betonun üzerinde olması gerekmez. Ağırlık merkezi zaten vinç, beton temel ve yükün tamamının ortak merkezidir ve çoğu zaman havada bir noktadadır. Önemli olan şey ağırlık merkezinin değil, ağırlık merkezinden yere indirilen düşey doğrunun beton temelin taban alanı içinde kalmasıdır. Bu yüzden: ❌ "Sistemin ağırlık merkezi beton temel üzerindedir." ifadesi kesin değildir. Ama II. öncülde durum farklıdır. Yük sağ tarafta olduğundan sistem devrilmeye başlarsa sağdaki B noktası etrafında dönmeye çalışacaktır. Vinçlerin taşıyabileceği maksimum yük hesaplanırken de tam olarak bu devrilme sınırı dikkate alınır. Bu nedenle: ✅ II kesinlikle doğrudur. III. öncülde ise yük sağa doğru uzaklaştırıldıkça ağırlık merkezinin düşey doğrultusu genellikle B tarafına yaklaşır ve A'dan uzaklaşır gibi görünür. Ancak yükün yalnızca yatay değil düşey hareketi de mümkündür. Soruda verilen bilgilerle bu durumun her zaman gerçekleşeceği kesin olarak söylenemez.

Kule vinç kurulumu sırasında öncelikle vincin kurulacağı yerde sağlam bir beton temel hazırlanır ve temel içerisine ankraj

Öğretmenin Çözümü

Çözümün yazılı anlatımı
