Lamba ve bobin şekildeki gibi bağlı iken K ve L kaynakları ile devre çalıştırılmak istenmektedir. Devrede II anahtarı

Lamba ve bobin şekildeki gibi bağlı iken K ve L kaynakları ile devre çalıştırılmak istenmektedir. Devrede II anahtarı kapatıldığında lamba yanmaktadır. I anahtarı kapatılıp II anahtarı açıldığında lamba öncekinden daha az parlak yanmaktadır. Kaynaklardan biri doğru akım, diğeri alternatif akım kaynağı olup gerilimleri eşit olduğuna göre, I. L kaynağı doğru akım kaynağıdır. II. K kaynağı doğru akım kaynağıdır. III. L kaynağı alternatif akım kaynağıdır. yargılarından hangileri doğru olur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III

Lamba ve bobin şekildeki gibi bağlı iken K ve L kaynakları ile devre çalıştırılmak istenmektedir. Devrede II anahtarı

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

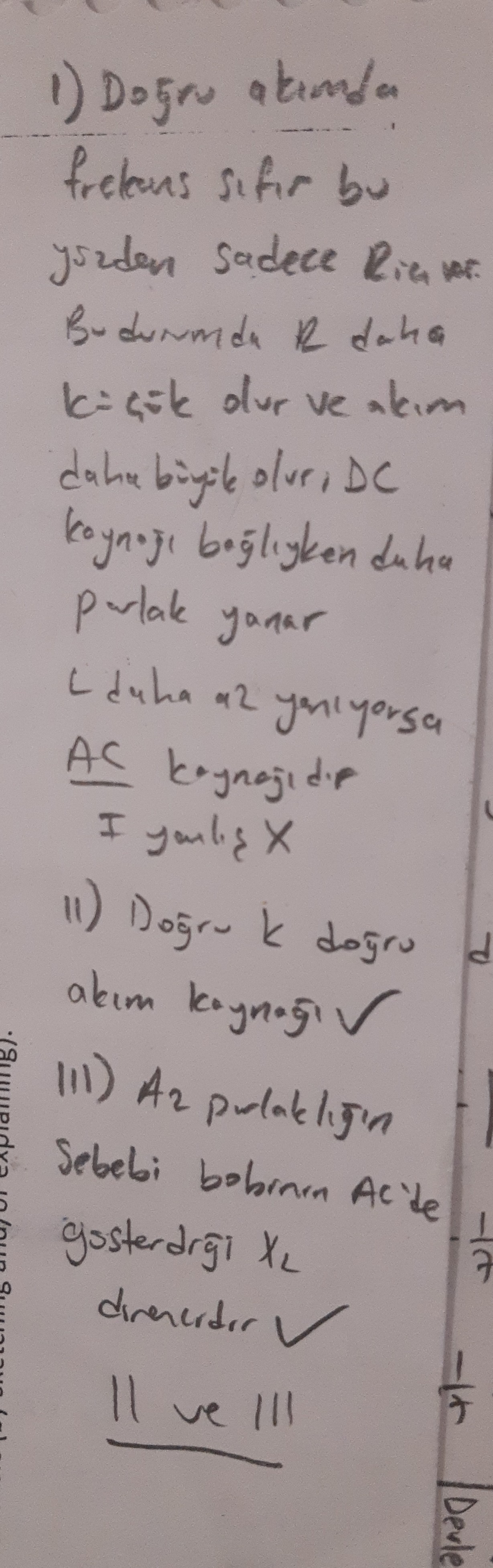

Lamba ve bobin şekildeki gibi bağlı iken K ve L kaynakları ile devre çalıştırılmak istenmektedir. Devrede II anahtarı çözümü – sayfa 1

Çözümün yazılı anlatımı

1) Doğru akımda frekans sıfır bu yüzden sadece R'e ver. Bu durumda R daha küçük olur ve akım daha büyük olur, DC kaynağı bağlıyken daha parlak yanar L daha az yanıyorsa AC kaynağıdır I yanlış X II) Doğru k doğru akım kaynağı ✓ III) Az parlaklığın sebebi bobinin AC'de gösterdiği X_L direncidir ✓ II ve III
