Sürtünmeli eğik düzlem üzerinde durmakta olan G ağırlıklı cisim şekildeki gibi dengededir. İpte gerilme kuvveti oluştuğuna göre

Question

Sürtünmeli eğik düzlem üzerinde durmakta olan G ağırlıklı cisim şekildeki gibi dengededir. İpte gerilme kuvveti oluştuğuna göre cisme etki eden kuvvetlerin serbest cisim diyagramı aşağıdakilerden hangisi gibi olur? (T: İp gerilmesi, N: Yüzeyin tepki kuvveti, G: Ağırlık, fS: Sürtünme kuvveti)
A) Cisim eğik düzlemde, T yukarı-sola, N yüzeye dik yukarı, fS aşağı-sola (eğim boyunca aşağı), G düşey aşağı
B) Cisim eğik düzlemde, T yukarı-sola, N yüzeye dik yukarı, fS aşağı-sağa (yüzeyden uzaklaşır gibi), G düşey aşağı
C) Cisim eğik düzlemde, T yukarı-sola, N yüzeye dik yukarı, fS aşağı-sola (eğim boyunca aşağı), G eğik aşağı-sola
D) Cisim eğik düzlemde, T yukarı-sola, N düşey aşağı, fS aşağı-sağa, G düşey aşağı
E) Cisim eğik düzlemde, T yukarı-sola, N yüzeye dik yukarı, fS aşağı-sola, G eğik aşağı-sağa

Accepted Answer

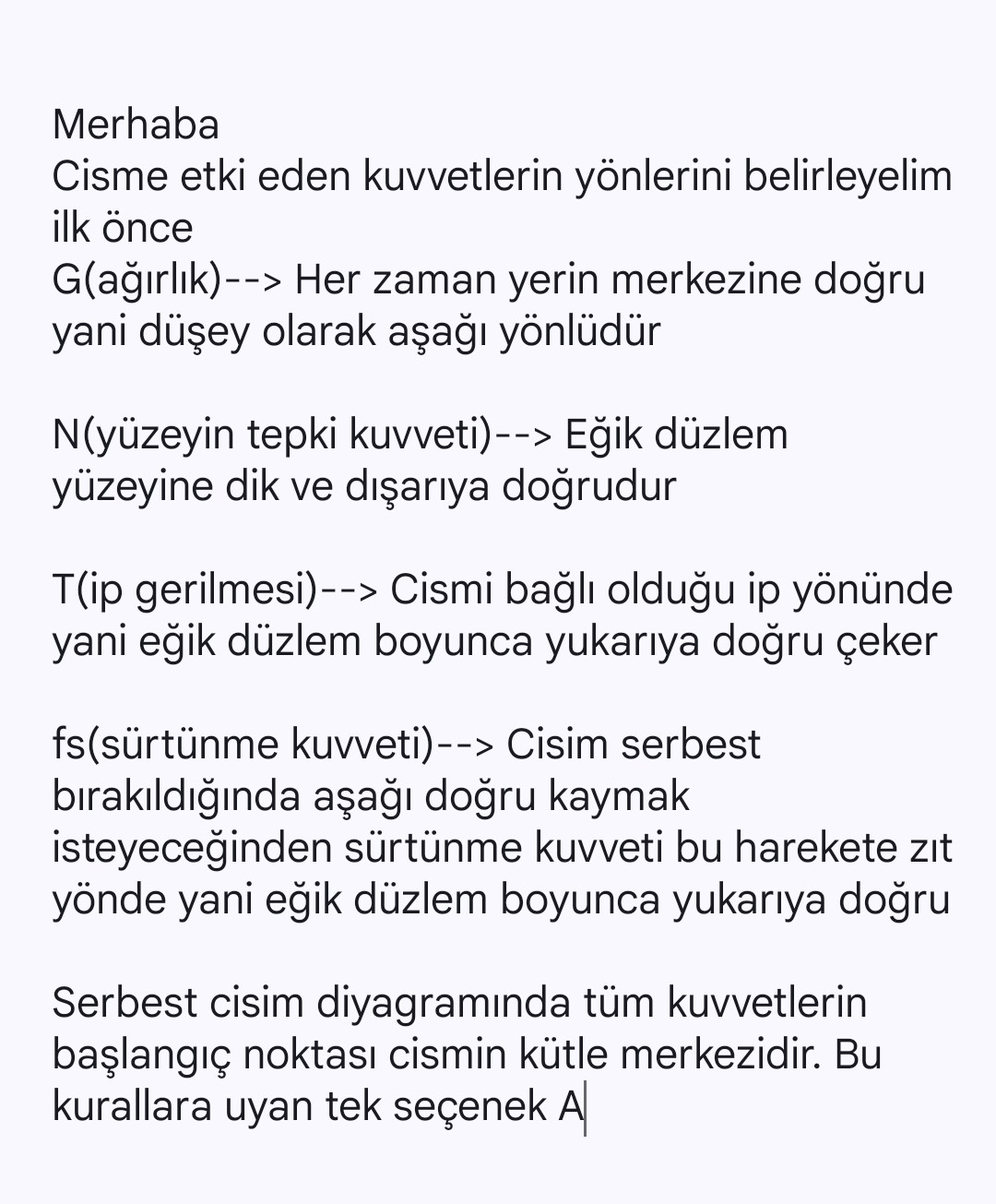

Doğru cevap: A. Merhaba Cisme etki eden kuvvetlerin yönlerini belirleyelim ilk önce G(ağırlık)--> Her zaman yerin merkezine doğru yani düşey olarak aşağı yönlüdür N(yüzeyin tepki kuvveti)--> Eğik düzlem yüzeyine dik ve dışarıya doğrudur T(ip gerilmesi)--> Cismi bağlı olduğu ip yönünde yani eğik düzlem boyunca yukarıya doğru çeker fs(sürtünme kuvveti)--> Cisim serbest bırakıldığında aşağı doğru kaymak isteyeceğinden sürtünme kuvveti bu harekete zıt yönde yani eğik düzlem boyunca yukarıya doğru Serbest cisim diyagramında tüm kuvvetlerin başlangıç noktası cismin kütle merkezidir. Bu kurallara uyan tek seçenek A

Sürtünmeli eğik düzlem üzerinde durmakta olan G ağırlıklı cisim şekildeki gibi dengededir. İpte gerilme kuvveti oluştuğuna göre

Öğretmenin Çözümü

Çözümün yazılı anlatımı
