İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY noktaları arasındaki potansiyel fark kaç V olur?
A) 10
B) 20
C) 30
D) 40
E) 50

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY
✓ Doğru cevap
C) 30

Öğretmenin Çözümü

Matematik Öğretmeni · Tahta öğretmen çözümü

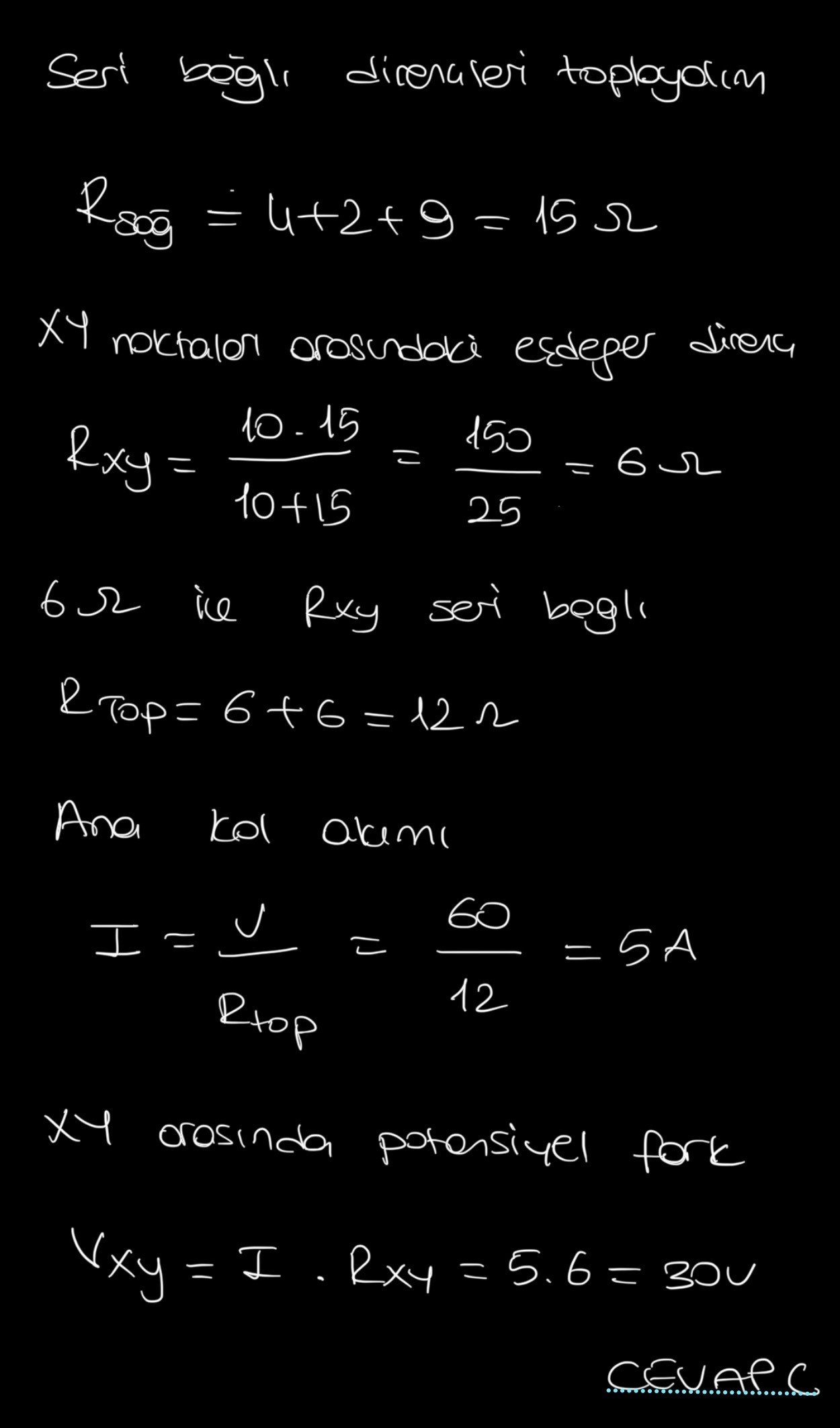

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY çözümü – sayfa 1

Çözümün yazılı anlatımı

Seri bağlı dirençleri toplayalım R_sog = 4 + 2 + 9 = 15 Ω XY noktaları arasındaki eşdeğer direnç R_xy = (10 · 15) / (10 + 15) = 150 / 25 = 6 Ω 6 Ω ile R_xy seri bağlı R_top = 6 + 6 = 12 Ω Ana kol akımı I = V / R_top = 60 / 12 = 5 A XY arasında potansiyel fark V_xy = I . R_xy = 5 . 6 = 30V CEVAP: C
