Ağırlığı önemsiz düzgün bir çubuk, üzerine bağlı P ağırlığındaki bir cisim ile şekildeki gibi dengededir. Bu durumda ipteki

Question

Ağırlığı önemsiz düzgün bir çubuk, üzerine bağlı P ağırlığındaki bir cisim ile şekildeki gibi dengededir. Bu durumda ipteki gerilme kuvvetinin desteğe göre torku τ, desteğin çubuğa uyguladığı tepki kuvveti N olmaktadır. Cisim ve destek ok yönünde eşit miktar hareket ettirilirse τ ve N niceliklerinin büyüklükleri için ne söylenebilir? τ N
A) Artar Artar
B) Değişmez Artar
C) Azalır Azalır
D) Artar Değişmez
E) Değişmez Azalır

Accepted Answer

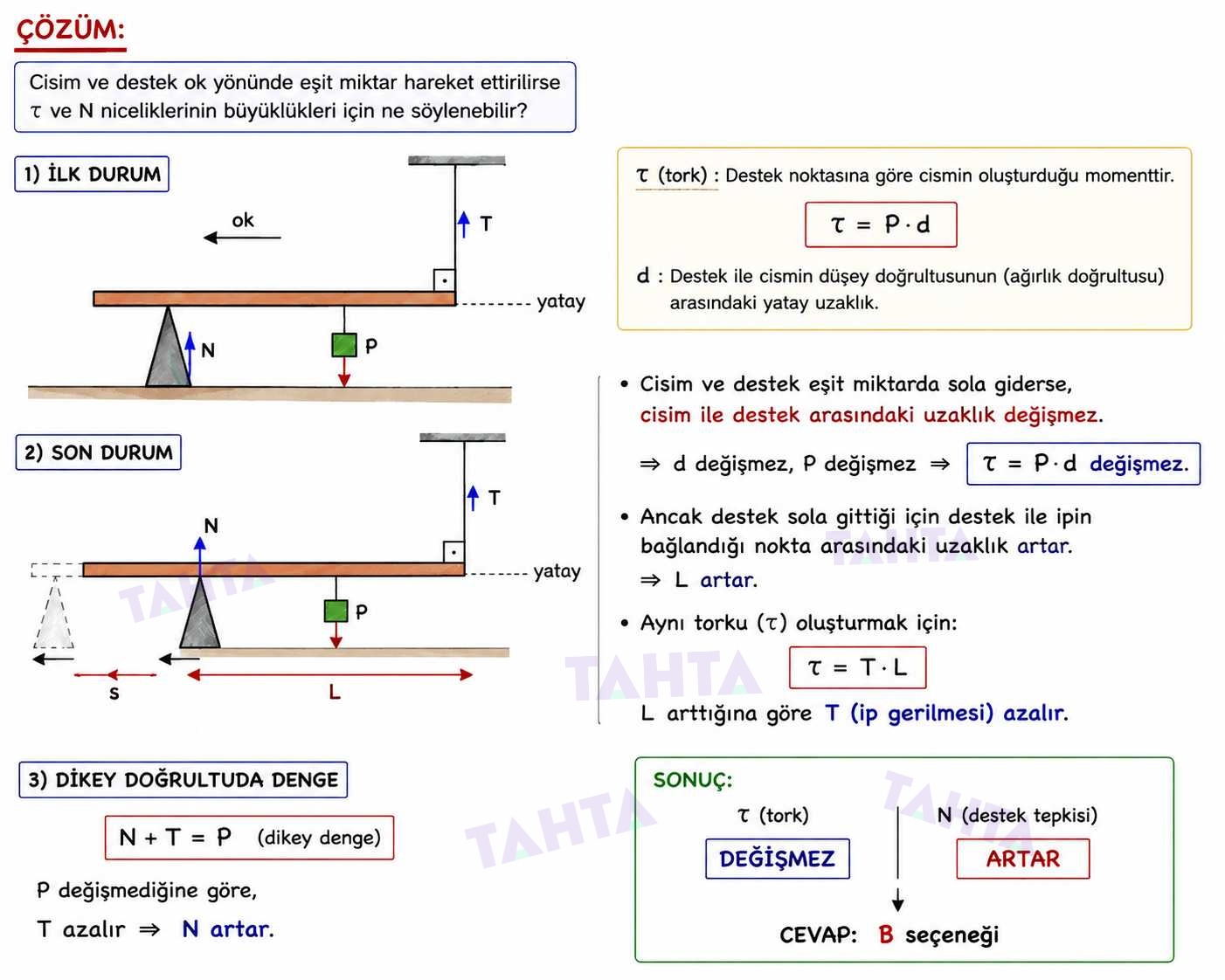

Doğru cevap: B. ÇÖZÜM: Cisim ve destek ok yönünde eşit miktar hareket ettirilirse τ ve N niceliklerinin büyüklükleri için ne söylenebilir? 1) İLK DURUM τ (tork) : Destek noktasına göre cismin oluşturduğu momenttir. τ = P · d d : Destek ile cismin düşey doğrultusunun (ağırlık doğrultusu) arasındaki yatay uzaklık. • Cisim ve destek eşit miktarda sola giderse, cisim ile destek arasındaki uzaklık değişmez. ⇒ d değişmez, P değişmez ⇒ τ = P · d değişmez. 2) SON DURUM • Ancak destek sola gittiği için destek ile ipin bağlandığı nokta arasındaki uzaklık artar. ⇒ L artar. • Aynı torku (τ) oluşturmak için: τ = T · L L arttığına göre T (ip gerilmesi) azalır. 3) DİKEY DOĞRULTUDA DENGE N + T = P (dikey denge) P değişmediğine göre, T azalır ⇒ N artar. SONUÇ: τ (tork) N (destek tepkisi) DEĞİŞMEZ ARTAR CEVAP: B seçeneği

Ağırlığı önemsiz düzgün bir çubuk, üzerine bağlı P ağırlığındaki bir cisim ile şekildeki gibi dengededir. Bu durumda ipteki

Öğretmenin Çözümü

Çözümün yazılı anlatımı
