TYT ve AYT Fizik sınavlarında sıkça karşılaşılan konulardan biri olan sığa (kapasitör), elektrik enerjisini depolayan temel devre elemanlarından biridir. Bu rehberde sığa formülü, kondansatör formülleri, birim dönüşümleri, seri-paralel bağlama kuralları ve örnek soru çözümlerini adım adım inceleyeceğiz.
Sığa (Kapasitör) Nedir?
Sığaç (kondansatör), iki iletken plaka arasına yalıtkan (dielektrik) bir malzeme yerleştirilerek oluşturulan ve elektrik enerjisini alan içinde depolayan bir devre elemanıdır. Günlük hayatta flaşlı kameralarda, güç kaynaklarında, motor devreleri ve filtre devrelerinde yaygın olarak kullanılır.

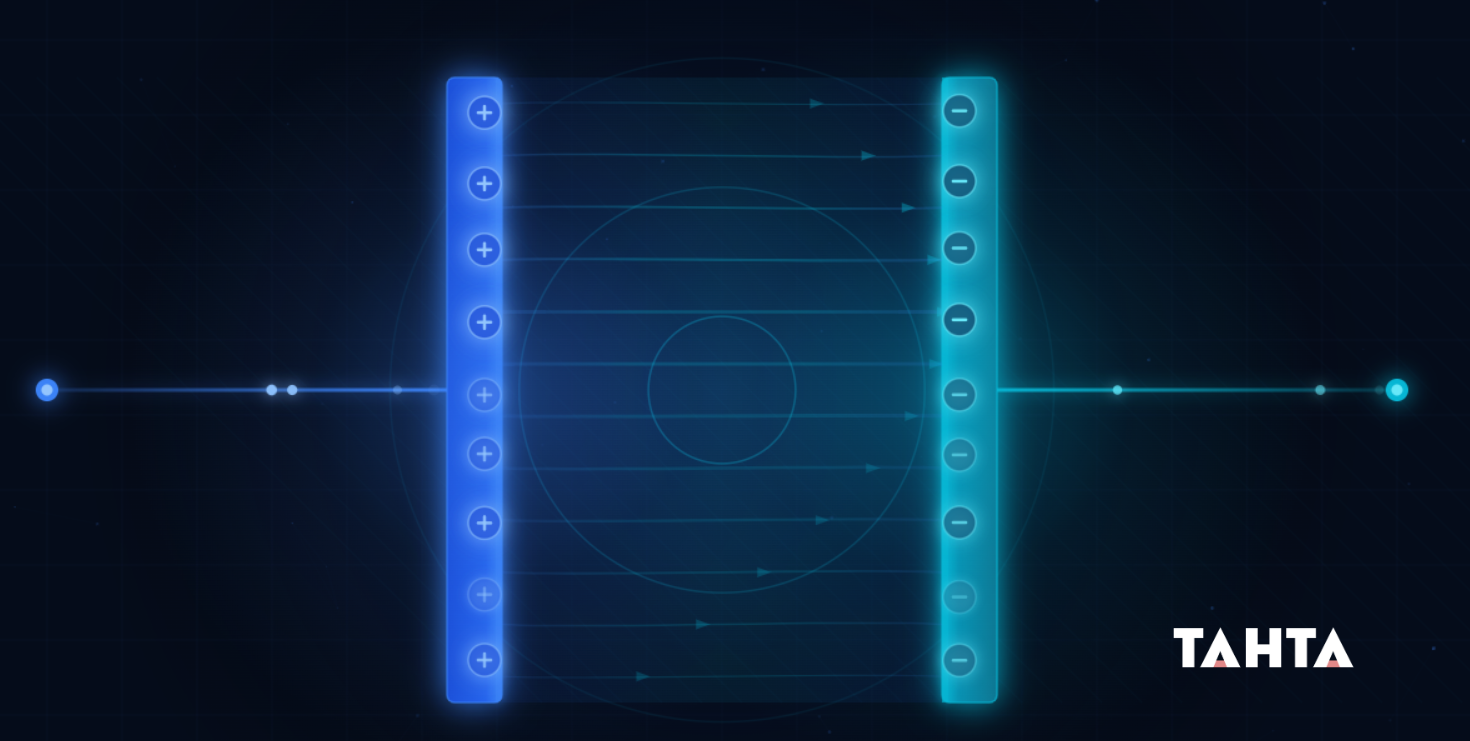

Sığaçlar, yüklendiğinde iki plakası arasında elektrik alan oluşturur. Bir plaka pozitif (+Q), diğer plaka negatif (-Q) yük alır. İşte tam bu noktada devreye giren temel kavram: kapasitans (sığa).
Sığacın kapasitansı, bir kondansatörün ne kadar yük depolayabileceğini gösteren fiziksel bir büyüklüktür. Kapasitans değeri ne kadar büyükse, kondansatör o kadar fazla enerji depolar.
Sığa sembolü: C |
Sığa birimi: Farad (F) |
Sığaçlar = Kondansatörler (her ikisi de aynı elemanı ifade eder) |
Sığa Formülü (C = Q / V) ve Mantığı
Temel sığa formülü şu şekilde ifade edilir:
C = Q / V
Burada:
- C → Kapasitans (sığa), birimi Farad (F)
- Q → Kondansatörde depolanan elektrik yükü, birimi Coulomb (C)
- V → İki plaka arasındaki elektriksel potansiyel farkı, birimi Volt (V)
Bu sığa formülü, kondansatörün plakalarına uygulanan 1 Volt potansiyel fark için depolayabildiği yük miktarını tanımlar. Yani 1 Farad kapasitanslı bir kondansatör, 1 Volt gerilimde 1 Coulomb yük depolar.
Aynı formül farklı biçimlerde de yazılabilir:
Q = C × V veya V = Q / C
Pratik not: Gerçek devrelerde kondansatörler genellikle mikro (µF), nano (nF) ya da pikofarad (pF) mertebesinde olur. 1 Farad çok büyük bir değerdir. |
Sığa Birimi Nedir? (Farad, Mikrofarad, Pikofarad)
Sığa birimi Farad (F)'dır. Bu isim, elektrokimyanın öncüsü Michael Faraday'a ithafen verilmiştir. Ancak pratikte 1 Farad çok büyük bir değer olduğundan, daha küçük alt birimler kullanılır.
Birim | Sembol | Gösterim | Farad Karşılığı |
Farad | F | F | 1 F |
Mikrofarad | µF | 10⁻⁶ F | 0,000001 F |
Nanofarad | nF | 10⁻⁹ F | 0,000000001 F |
Pikofarad | pF | 10⁻¹² F | 0,000000000001 F |
Sığa birimleri dönüştürülürken dikkat edilmesi gereken nokta: 1 µF = 10⁻⁶ F, 1 nF = 10⁻⁹ F, 1 pF = 10⁻¹² F eşitlikleridir. Soru çözerken her zaman SI birimini (Farad) kullanmak hata riskini azaltır.
Kondansatör Formülleri: Plaka Alanı, Uzaklık ve Dielektrik Katsayısı
Bir paralel plakalı kondansatörün kapasitansı yalnızca yük ve gerilime değil, fiziksel yapısına da bağlıdır. Bu ilişkiyi tanımlayan kondansatör formülü:
C = ε · A / d
- C → Kapasitans (F)
- ε (epsilon) → Ortamın dielektrik sabiti (F/m)
- A → Plakaların yüzey alanı (m²)
- d → Plakalar arasındaki uzaklık (m)
Sığayı Artıran Faktörler
Bu formüle göre sığayı artırmak için üç yol vardır:
- Plaka alanını (A) büyütmek → Kapasitans artar
- Plakalar arası uzaklığı (d) azaltmak → Kapasitans artar
- Dielektrik katsayısı (ε) yüksek malzeme kullanmak → Kapasitans artar
Dielektrik Malzeme Sığayı Nasıl Etkiler?
Vakumdaki dielektrik sabiti ε₀ = 8,85 × 10⁻¹² F/m'dir. Plakalar arasına bir dielektrik malzeme (kağıt, cam, seramik vb.) konulduğunda, efektif dielektrik sabiti ε = κ · ε₀ olur; burada κ (kappa) malzemenin bağıl dielektrik katsayısıdır ve her zaman 1'den büyüktür.
Sonuç olarak dielektrik malzeme yerleştirildiğinde kapasitans artar çünkü malzeme plakalar arasındaki elektrik alanı zayıflatır, dolayısıyla aynı yük için daha az gerilim gerekir.
Formül özeti: Plaka alanı ↑ → C ↑ | Plaka uzaklığı ↓ → C ↑ | Dielektrik katsayısı ↑ → C ↑ |
Sığaç Enerji Formülü (E = ½ C V²)
Bir kondansatörde depolanan elektriksel potansiyel enerji, sığaç enerji formülü ile hesaplanır. Bu enerji üç farklı eşdeğer formülle ifade edilebilir:
E = ½ C V²
E = Q² / (2C)
E = ½ Q V
İfade | Formül | Ne zaman kullanılır? |
Temel sığa formülü | C = Q / V | Q ve V biliniyorsa |
Plaka özellikli sığa | C = ε · A / d | Fiziksel boyutlar biliniyorsa |
Sığaçta depolanan enerji (temel) | E = ½ C V² | C ve V biliniyorsa |
Sığaçta depolanan enerji (yükle) | E = Q² / (2C) | Q ve C biliniyorsa |
Sığaçta depolanan enerji (alternatif) | E = ½ Q V | Q ve V biliniyorsa |
Sığaçta depolanan enerji formülü fizik sorularında özellikle şarj/deşarj, yük transferi ve gerilim hesaplarında sıkça çıkar. AYT Fizik'te üç formül eşdeğerliğini bilmek soruları çok daha hızlı çözmenizi sağlar.
Seri ve Paralel Bağlı Kondansatörlerde Sığa
Birden fazla kondansatör bir araya getirildiğinde devre davranışı bağlanma biçimine göre değişir.
Paralel Bağlama
Paralel bağlı kondansatörlerde her birinin plakalarına aynı gerilim uygulanır. Eşdeğer kapasitans basit toplam şeklinde bulunur:
C_eşd = C₁ + C₂ + C₃ + …
Günlük hayat analojisi: Paralel bağlı kondansatörler, büyük bir depo gibi davranır — kapasitanslar doğrudan toplanır. Plaka alanları birleşmiş gibi düşünülebilir.
Seri Bağlama
Seri bağlı kondansatörlerde her birinin üzerindeki yük (Q) aynıdır; gerilimler ise paylaşılır. Eşdeğer kapasitans:
1/C_eşd = 1/C₁ + 1/C₂ + 1/C₃ + …
Günlük hayat analojisi: Seri bağlantı, taşıma kapasitesini düşürür — tıpkı borular seri bağlandığında toplam akışın azalması gibi. Eşdeğer kapasitans, bireysel kapasitansların en küçüğünden bile küçük olur.
Önemli kural: Paralelde kapasitans büyür (toplanır), seride kapasitans küçülür (ters toplanır). |
Direnç formülleriyle karıştırmayın: Dirençlerde seri = toplam, paralel = ters toplam. Kondansatörde tam tersi! |
Örnek Soru Çözümleri (TYT–AYT Formatında)
Örnek 1: Bir kondansatöre 12 V gerilim uygulandığında 60 µC yük depolandığına göre bu kondansatörün kapasitansı kaç µF'dır? Çözüm: Verilen: V = 12 V, Q = 60 µC = 60 × 10⁻⁶ C Kullanılacak formül: C = Q / V C = 60 × 10⁻⁶ / 12 C = 5 × 10⁻⁶ F = 5 µF Cevap: C = 5 µF |
Örnek 2: Kapasitansı 200 µF olan bir kondansatör 50 V'a kadar şarj ediliyor. Kondansatörde depolanan enerji kaç J'dür? Çözüm: Verilen: C = 200 µF = 200 × 10⁻⁶ F, V = 50 V Kullanılacak formül: E = ½ C V² E = ½ × 200 × 10⁻⁶ × (50)² E = ½ × 200 × 10⁻⁶ × 2500 E = 0,25 J Cevap: E = 0,25 J |
Örnek 3: C₁ = 4 µF ve C₂ = 12 µF kapasitörleri paralel bağlandığında eşdeğer kapasitans kaç µF olur? Çözüm: Paralel bağlama formülü: C_eşd = C₁ + C₂ C_eşd = 4 + 12 = 16 µF Cevap: C_eşd = 16 µF |
Örnek 4: C₁ = 4 µF ve C₂ = 12 µF kapasitörleri seri bağlandığında eşdeğer kapasitans kaç µF olur? Çözüm: Seri bağlama formülü: 1/C_eşd = 1/C₁ + 1/C₂ 1/C_eşd = 1/4 + 1/12 = 3/12 + 1/12 = 4/12 C_eşd = 12/4 = 3 µF Cevap: C_eşd = 3 µF |
Örnek 5: Plaka alanı A, plakalar arası uzaklık d olan bir kondansatörün aralarına dielektrik katsayısı κ = 3 olan bir malzeme yerleştiriliyor. Kapasitans nasıl değişir? Çözüm: Başlangıç kapasitansı: C₀ = ε₀ · A / d Dielektrik malzeme sonrası: C = κ · ε₀ · A / d C = 3 · C₀ Dielektrik malzeme yerleştirildiğinde kapasitans 3 katına çıkar. Cevap: Kapasitans 3 katına çıkar (C = 3C₀) |
Sık Sorulan Sorular (SSS)
❓ Sığa nedir basit tanımıyla? Sığa (kapasitans), bir kondansatörün elektrik yükü depolama kapasitesini ifade eder. Birim gerilim başına ne kadar yük depolayabildiğini gösterir. C = Q / V formülüyle hesaplanır. |
❓ Sığa birimi neden Farad'dır? Sığa birimi Farad (F), İngiliz fizikçi Michael Faraday'ın onuruna verilmiştir. 1 Farad, 1 Volt gerilimde 1 Coulomb yük depolayan kondansatörün kapasitansıdır. Pratikte çok büyük bir birim olduğundan µF, nF ve pF kullanılır. |
❓ Kondansatörde enerji hangi formülle bulunur? Kondansatörde depolanan enerji üç eşdeğer formülle bulunabilir: E = ½ C V², E = Q² / (2C) ve E = ½ Q V. En sık kullanılanı E = ½ C V² formülüdür. |
❓ Sığayı artıran faktörler nelerdir? Sığayı artırmak için: (1) Plaka yüzey alanı (A) büyütülmeli, (2) Plakalar arası uzaklık (d) azaltılmalı, (3) Dielektrik katsayısı (ε veya κ) yüksek malzeme kullanılmalıdır. |
❓ Dielektrik malzeme sığayı nasıl etkiler? Dielektrik malzeme, plakalar arasındaki elektrik alanı zayıflatır ve bu sayede aynı yük için daha az gerilim gerekir. Sonuç olarak C = κε₀A/d formülüne göre kapasitans κ (bağıl dielektrik katsayısı) katı kadar artar. |
❓ Seri ve paralel bağlı kapasitörlerde eşdeğer sığa nasıl bulunur? Paralelde: C_eşd = C₁ + C₂ + ... (doğrudan toplanır, büyür). Seride: 1/C_eşd = 1/C₁ + 1/C₂ + ... (ters toplanır, küçülür). Dikkat: Bu formüller direnç bağlama formülleriyle yer değiştirmiştir! |
Konu Özeti
Bu rehberde şunları öğrendik:
- Sığa formülü: C = Q / V — kapasitansı yük ve gerilimden bulmak için
- Kondansatör formülü: C = ε · A / d — fiziksel boyutlarla kapasitans ilişkisi
- Sığaç enerji formülü: E = ½ C V² (ve iki eşdeğer formu)
- Sığa birimi Farad'dır; mikro, nano, pikofarad alt birimleri yaygın kullanılır
- Paralelde kapasitans toplanır, seride ters toplanır
- Dielektrik malzeme kapasitansı artırır
TYT ve AYT Fizik'te sığa konusunu iyi pekiştirmek istiyorsan bu formülleri ezberlemek yetmez — formülün fiziksel anlamını da kavramak gerekir. Örnekler üzerinde pratik yap ve farklı bağlama türlerini karıştırmamaya dikkat et!
