TYT ve AYT Fizik sorularında sıkça karşılaştığın bobinin manyetik alanı konusu, aslında günlük hayatta her yerde: elektrikli motorlardan MR cihazlarına, elektronik kapı kilitlerine kadar pek çok teknolojinin temelinde yatıyor. Bu yazıda, solenoid formülünü, sarım sayısının etkisini, bileşke manyetik alanın nasıl hesaplandığını ve sınav sorularında nelere dikkat etmen gerektiğini adım adım göreceğiz.

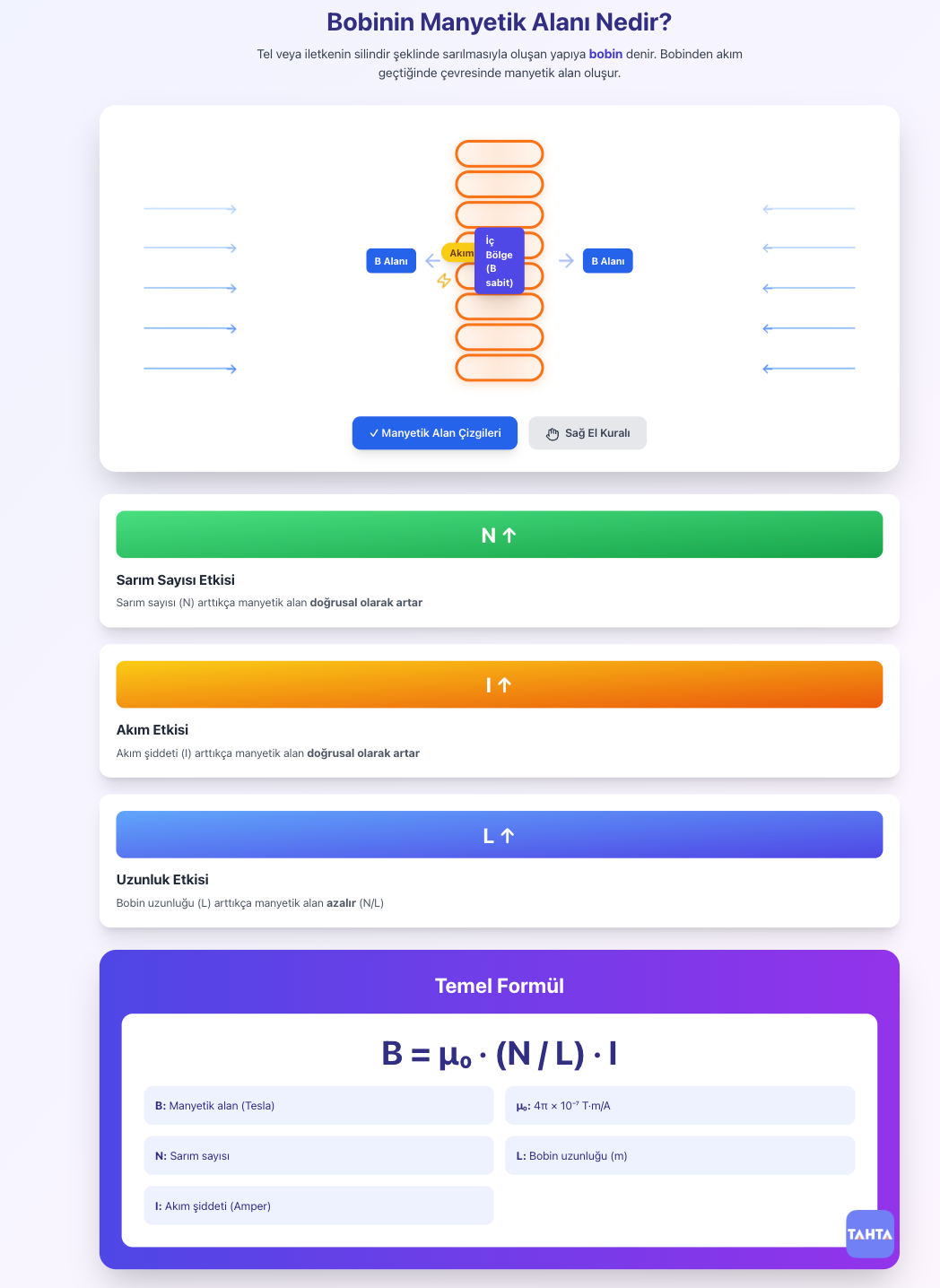

Bobinin Manyetik Alanı Nedir?
Bobin, tel veya iletkenin silindir şeklinde sarılmasıyla oluşan bir yapıdır. Bu bobinden elektrik akımı geçtiğinde çevresinde manyetik alan oluşur. Manyetik alanın yönünü belirlemek için sağ el kuralı kullanılır: Sağ elin parmaklarını akımın yönünde sarma yönünde tuttuğunda, başparmak bobinin içindeki manyetik alan yönünü gösterir.
Bobinin oluşturduğu manyetik alan, içerisinde düzgün dağılır ve bobinin uzunluğu ile sarım sayısına bağlıdır. Fizik problemlerinde genellikle solenoid adı verilen uzun bobinlerle çalışırız.
Solenoid (Uzun Bobin) Nedir?
Solenoid, çok sayıda sarıma sahip uzun bir bobindir. Uzun olması sayesinde, bobinin iç bölgesindeki manyetik alan yaklaşık olarak düzgün kabul edilir. Dış bölgedeki alan ise ihmal edilebilir düzeyde küçüktür.
TYT ve AYT sorularında karşına çıkan bobin soruları genellikle solenoidlerle ilgilidir. Çünkü solenoidin manyetik alanını hesaplamak için kullanılan formül, hem basit hem de pratiktir.
Bobinin Manyetik Alanı Formülü
Temel Formül
Solenoidin (uzun bobinin) içindeki manyetik alan aşağıdaki formülle hesaplanır:
B = μ₀ · (N / L) · I
Bu formüldeki sembollerin anlamları:
- B → Manyetik alan (Tesla, T)
- μ₀ → Boşluğun manyetik geçirgenlik sabiti (4π × 10⁻⁷ T·m/A)
- N → Toplam sarım sayısı
- L → Bobinin uzunluğu (metre)
- I → Bobinden geçen akım şiddeti (Amper)
Bu formül, tüm lise fiziği sorularında temel alındığı için ezberlemen önemli.
Sarım Sayısının Etkisi
Formülden de görebileceğin gibi, sarım sayısı (N) arttıkça manyetik alan doğrusal olarak artar. Örneğin:
- Sarım sayısı 2 katına çıkarsa → Manyetik alan da 2 katına çıkar
- Sarım sayısı yarıya düşerse → Manyetik alan da yarıya düşer
Bu ilişki, sınav sorularında "bobine ek sarım eklenirse alan ne olur?" şeklinde sıkça sorulur.
Akımın Etkisi
Bobinden geçen akım (I) arttıkça, manyetik alan da doğrusal olarak artar. Akım yönünün değişmesi durumunda ise manyetik alanın yönü de değişir. Bu durum, sağ el kuralı ile belirlenir.
Akım 3 katına çıkarılırsa, manyetik alan da 3 katına çıkar. Akım tersine döndürülürse, manyetik alan yönü de ters döner.
Bobin İçindeki Manyetik Alanın Özellikleri
İç Bölgede Alan Sabittir
Solenoidin yeterince uzun olması durumunda, iç bölgedeki manyetik alan düzgün ve sabittir. Bobinin her noktasında (iç bölgede) aynı şiddette manyetik alan gözlemlenir.
Bu özellik sayesinde, uzun solenoidlerde manyetik alan hesaplamaları kolaylaşır ve problemlerde "bobin yeterince uzundur" ifadesiyle karşılaşırsın.
Dış Bölgede Alan Çok Küçüktür
Solenoidin dış bölgesinde, manyetik alan çok zayıftır ve genellikle ihmal edilir. Sınav sorularında "bobinin dışındaki manyetik alan sıfır kabul edilir" gibi ifadeler görebilirsin.

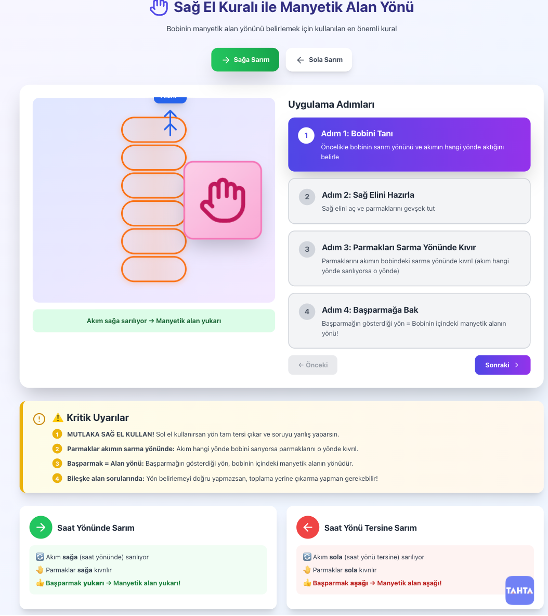

Sağ El Kuralı ile Manyetik Alan Yönü
Manyetik alanın yönünü bulmak için sağ el kuralı kullanılır:
- Sağ elinin parmaklarını, akımın bobindeki sarma yönünde kıvrıl.
- Başparmağın gösterdiği yön, bobinin içindeki manyetik alanın yönünü verir.
Bu kural, özellikle bileşke manyetik alan ve zıt yönlü akımlı bobin sorularında kritik öneme sahiptir. Yön belirlemeyi doğru yapmazsan, toplama yerine çıkarma yapman gerekebilir.
Bileşke Manyetik Alan Nedir?
Bir noktada birden fazla kaynak manyetik alan üretiyorsa, bu alanlar vektörel olarak toplanır ve bileşke manyetik alan bulunur. TYT'de nadiren, AYT'de ise sıklıkla karşına çıkan bu konu, rakip içeriklerde eksik kaldığı için seni öne çıkaracak.
Bileşke manyetik alan hesaplarken şu durumlara dikkat etmelisin:
- İç içe bobinler: İki bobin aynı eksende iç içeyse
- Aynı eksende iki solenoid: Yan yana yerleştirilmiş bobinler
- Ters sarımlı bobin sistemleri: Akımlar zıt yönlü sarılmış

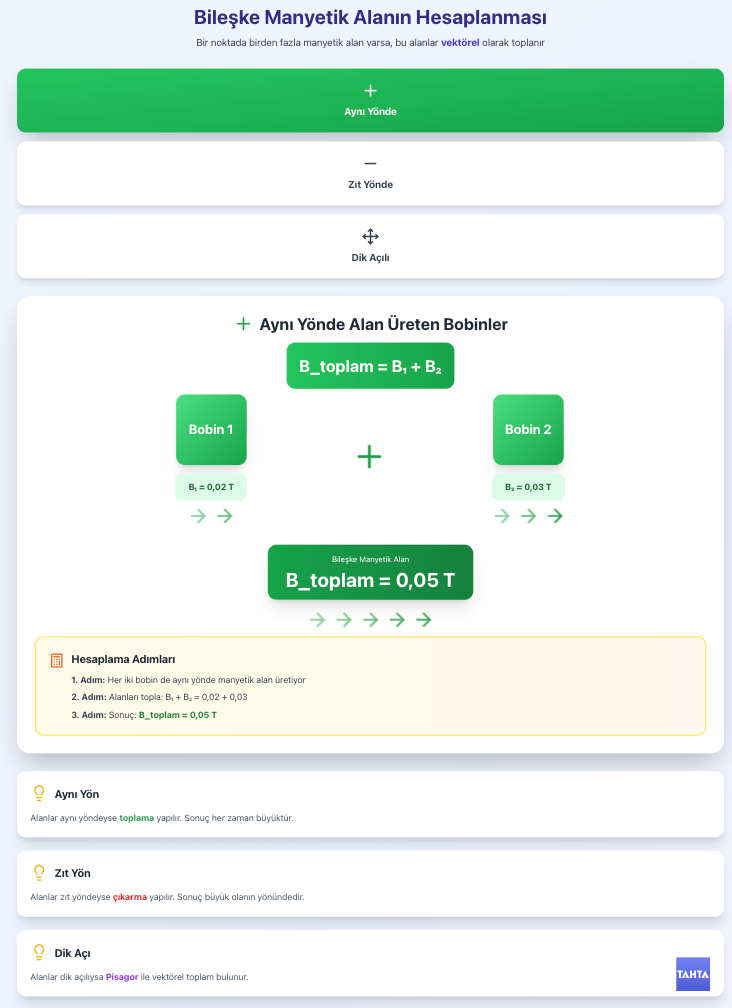

Bileşke Manyetik Alanın Hesaplanması
Aynı Yönde Alan Üreten Bobinler
İki bobinin ürettiği manyetik alanlar aynı yöndeyse, alanlar toplanır:
B_toplam = B₁ + B₂
Örnek:
İlk bobinin alanı 0,02 T, ikinci bobinin alanı 0,03 T ve her ikisi de aynı yönde ise:
B_toplam = 0,02 + 0,03 = 0,05 T
Zıt Yönde Alan Üreten Bobinler
İki bobinin ürettiği manyetik alanlar zıt yöndeyse, büyük olandan küçük olan çıkarılır:
B_toplam = |B₁ - B₂|
Örnek:
İlk bobinin alanı 0,05 T (sağa doğru), ikinci bobinin alanı 0,02 T (sola doğru) ise:
B_toplam = |0,05 - 0,02| = 0,03 T (sağa doğru)
Dik Açılı Bileşenler
İki manyetik alan birbirine dik doğrultularda etki ediyorsa, vektörel toplam Pisagor teoremiyle hesaplanır:
B_toplam = √(Bₓ² + Bᵧ²)
Örnek:
Yatay yönde 3 T, dikey yönde 4 T alan varsa:
B_toplam = √(3² + 4²) = √(9 + 16) = √25 = 5 T
Bu tür sorular AYT Fizik'te sıklıkla çıkar ve vektörel işlem bilgini test eder.
Manyetik Alanın Birimi
Manyetik alanın SI birimi Tesla (T) olarak kullanılır.
Bazı kaynaklarda Gauss (G) birimiyle de karşılaşabilirsin:
1 Tesla = 10.000 Gauss
Sınav sorularında genellikle Tesla birimi kullanılır. Eğer soruda Gauss verilirse, Tesla'ya çevirmeyi unutma.
Bobinin Manyetik Alanı Örnek Sorular ve Çözümleri
Soru 1: Basit Solenoid Alanı Bulma
Soru:
200 sarımlı, 0,5 m uzunluğunda bir solenoidten 2 A akım geçmektedir. Bobinin iç bölgesindeki manyetik alan kaç Tesla'dır? (μ₀ = 4π × 10⁻⁷ T·m/A, π ≈ 3)
Çözüm:
B = μ₀ · (N / L) · I
B = (4π × 10⁻⁷) · (200 / 0,5) · 2
B = (4 × 3 × 10⁻⁷) · 400 · 2
B = 12 × 10⁻⁷ · 800
B = 9.600 × 10⁻⁷
B ≈ 9,6 × 10⁻⁴ T
Soru 2: Sarım Sayısı İki Katına Çıkarsa B Nasıl Değişir?
Soru:
Bir bobinin sarım sayısı 2 katına çıkarılıyor. Akım ve uzunluk sabit kalırsa, manyetik alan nasıl değişir?
Çözüm:
Formülde N doğrudan çarpan olduğu için:
Sarım sayısı 2 katına çıkarılırsa → Manyetik alan da 2 katına çıkar.
Soru 3: İki Bobinin Bileşke Manyetik Alanı (Aynı Yön)
Soru:
İç içe geçmiş iki solenoid aynı yönde manyetik alan üretiyor. Birinci bobinin alanı 0,01 T, ikincisinin alanı 0,02 T. Ortak bölgedeki bileşke alan kaç Tesla'dır?
Çözüm:
Aynı yönde olduğu için:
B_toplam = B₁ + B₂
B_toplam = 0,01 + 0,02
B_toplam = 0,03 T
Soru 4: Zıt Yönlü Bobinler
Soru:
İki bobin ters yönde sarılmış. Birinci bobinin manyetik alanı 0,06 T (sağa), ikincisinin manyetik alanı 0,04 T (sola). Net manyetik alan kaç Tesla'dır?
Çözüm:
Zıt yönde olduğu için:
B_toplam = |B₁ - B₂|
B_toplam = |0,06 - 0,04|
B_toplam = 0,02 T (sağa doğru)
Soru 5: 2D Vektörel Bileşke Manyetik Alan
Soru:
Bir noktada yatay yönde 6 T, dikey yönde 8 T şiddetinde manyetik alanlar etki ediyor. Bileşke manyetik alan kaç Tesla'dır?
Çözüm:
Dik bileşenler olduğu için Pisagor:
B_toplam = √(Bₓ² + Bᵧ²)
B_toplam = √(6² + 8²)
B_toplam = √(36 + 64)
B_toplam = √100
B_toplam = 10 T
Sık Yapılan Hatalar
Hata 1: Sarım Sayısı Yerine Bobin Uzunluğunu Yanlış Kullanmak
Formülde N / L oranı vardır. Bazı öğrenciler sarım sayısını (N) uzunlukla (L) karıştırıyor. Örneğin, "100 sarımlı, 2 metre uzunluğunda" dediğinde N = 100, L = 2 olmalı. N / L = 50 sarım/m anlamına gelir.
Hata 2: Sağ El Kuralını Ters Uygulamak
Sağ el kuralında parmaklarını akımın sarma yönünde kıvırmalısın. Başparmak manyetik alan yönünü gösterir. Eğer sol el kullanırsan veya parmaklarını ters yönde tutarsan, yön yanlış çıkar ve bileşke alan hesabında hata yaparsın.
Hata 3: Zıt Yönlü Alanlarda Toplama Yapmak
İki manyetik alan zıt yöndeyse, toplamazsın, çıkarırsın. Aksi halde, alanın şiddeti hatalı çıkar. Örneğin, 5 T sağa ve 3 T sola varsa, sonuç 8 T değil, 2 T sağa doğru olmalı.

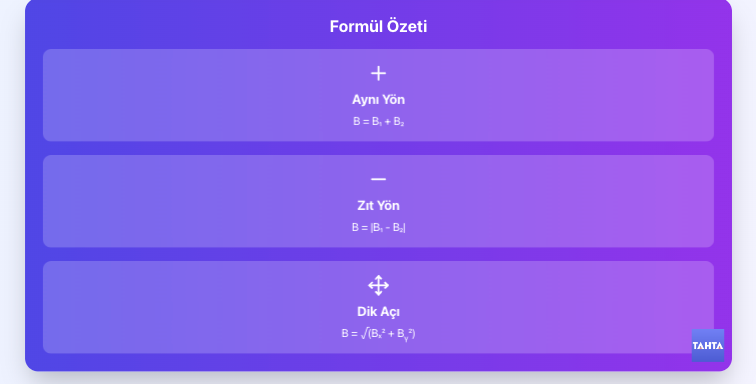

Mini Formüller Tablosu
Formül | Açıklama |
B = μ₀ · (N / L) · I | Solenoid manyetik alanı |
B_toplam = B₁ + B₂ | Aynı yönde bileşke alan |
B_toplam = |B₁ - B₂| | Zıt yönde bileşke alan |
B_toplam = √(Bₓ² + Bᵧ²) | Dik bileşenli vektörel toplam |
Sağ el kuralı | Parmaklar sarma yönünde → Başparmak alan yönü |
Sonuç
Bobinin manyetik alanı, TYT ve AYT Fizik'te sıkça karşına çıkan, formülü basit ama uygulama detayları önemli bir konu. Sarım sayısının, akımın ve bobinin uzunluğunun etkisini iyi anladığında, soruları hızlıca çözebilirsin.
Bileşke manyetik alan hesapları ise AYT'nin favori sorularından. Aynı yönde toplama, zıt yönde çıkarma ve vektörel toplam mantığını kavradığında, bu sorular da artık seni zorlamaz.
Sağ el kuralını doğru uygulamayı unutma, formülleri ezberle ve bol bol örnek soru çöz. Başarılar! 🎯
