5. sınıf fen bilimleri devre elemanlarının sembollerle gösterimi ve devre şemaları konusu, bir elektrik devresini oluşturan pil, ampul, anahtar ve bağlantı kabloları gibi elemanların standart sembollerle nasıl çizildiğini ve bu sembollerle oluşturulan devre şemasının nasıl okunduğunu anlatır. Her eleman, nerede çizilirse çizilsin kendine özgü aynı sembolle gösterilir. Bu sembollerle çizilen şekle devre şeması denir.
Ders özeti PDF: 5. sınıf devre elemanlarının sembollerle gösterimi ve devre şemaları ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).
Deney kâğıdında "Devreyi çiz" yazısını görünce nereden başlayacağını bilemeyebilirsin. Bu yazıyı okuyunca hangi elemanın hangi sembolle çizildiğini öğrenecek, bir şemaya bakıp gerçek devreyi kendin kurabileceksin.
Bu Konu Hangi Sınıfta, Hangi Ünitede?
Bu konu 5. sınıfta, Türkiye Yüzyılı Maarif Modeli'nin Yaşamımızdaki Elektrik ünitesinde işlenir. Taslak yıllık plana göre 30. hafta, yani 3-7 Mayıs haftası bu konuya ayrılmıştır. Bu konuyu bitirince aşağıdaki iki öğrenme çıktısını karşılamış olursun:
- FB.5.6.1 Bir elektrik devresindeki elemanları sembollerinin olup olmamasına göre sınıflandırabilme
- FB.5.6.2 Şemasını çizdiği elektrik devresine uygun deney yapabilme
Basit Bir Elektrik Devresinin Elemanları Nelerdir?
Bir devre elemanı, bir elektrik devresini oluşturan parçalardan her biridir. Basit bir devrede dört ana eleman bulunur: pil, ampul, anahtar ve bağlantı kabloları. Her biri devrede farklı bir görev üstlenir.
Pil ve Pil Yatağı
Pil, devreye gereken enerjiyi sağlar. Pil olmadan devrede akım oluşmaz, ampul yanmaz. Pil yatağı ise pili devreye güvenli biçimde bağlamanı sağlar.
Kullanım ömrü biten pilleri çöpe atmak yerine geri dönüşüme vermek gerekir; bu alışkanlığı evsel atıklar ve geri dönüşüm konusunda daha ayrıntılı öğrenebilirsin.
Ampul ve Ampul Duyu
Ampul, pilden gelen elektrik enerjisini ışığa çevirir. Ampulü devreye bağlamak için ampul duyu kullanılır. Ampul yanıyorsa devre tamamlanmış demektir.
Anahtar
Anahtar, devreyi açıp kapatan elemandır. Anahtar kapalıyken devre tamamlanır, akım geçer. Anahtar açıkken devre yarım kalır, akım geçmez.
Bağlantı Kabloları
Bağlantı kabloları, pil, ampul ve anahtarı birbirine bağlar. Kablolar olmadan elemanlar arasında akım geçişi olmaz. Devre şemasında kablolar her zaman düz çizgiyle gösterilir.
Günlük hayattan: Evdeki bir el feneri de küçük bir devredir; pil enerjiyi verir, fener anahtarla açılıp kapanır, ampul ışığı üretir.

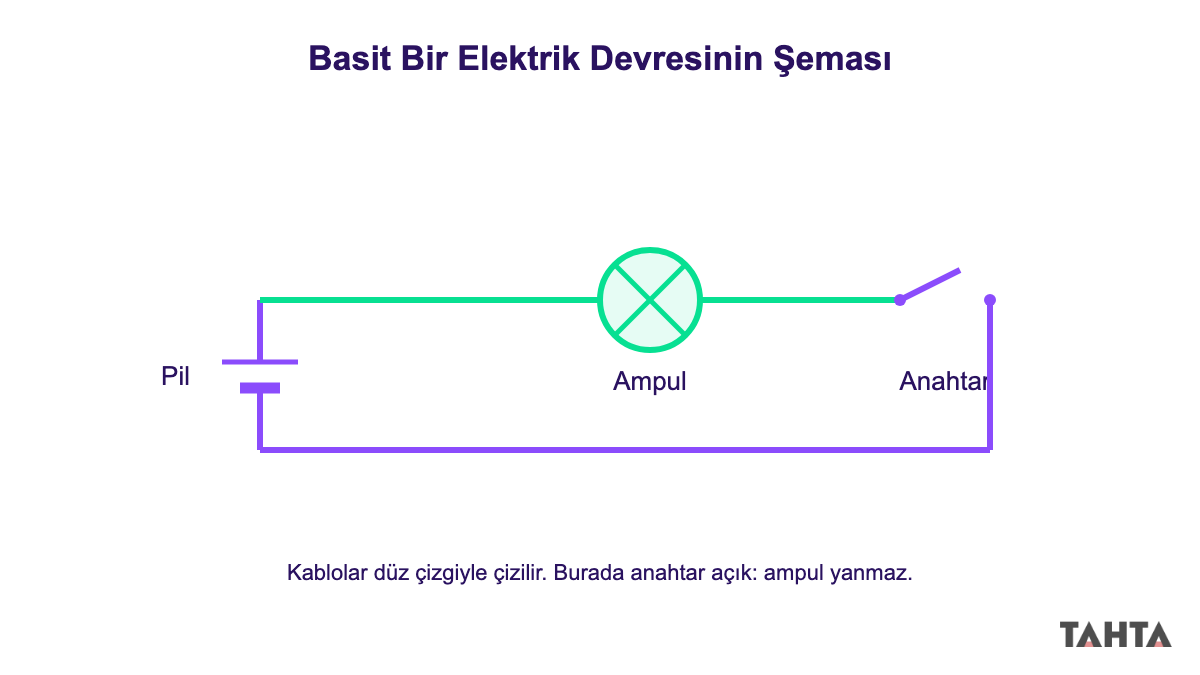

Basit bir elektrik devresinin şema üzerinde gösterimi
Devre Elemanlarının Sembolleri Nasıl Gösterilir?
Devre elemanlarının sembolleri, elemanın gerçek görünümü yerine onu temsil eden basit şekillerdir. Ampulün camını, pilin etiketini tek tek çizmek uzun sürer. Sembol kullanınca devre şeması sade çizgilerle hızlıca anlaşılır.
Semboller ortak bir dil gibi çalışır. Bu yüzden başka bir okuldaki öğrenci de senin çizdiğin şemayı okuyup aynı devreyi kurabilir.
Sembolü Olan Elemanlar
Pil, ampul, anahtar ve bağlantı kabloları devre şemasında sembolle gösterilir. Aşağıdaki tablo, bu elemanların görevini ve şemalarda yaygın olarak kullanılan çizimini özetler.
Dikkat: Sembollerin çizimi kaynaktan kaynağa küçük farklar gösterebilir; derste kullandığın çizimi ders kitabındaki sembol tablosuyla karşılaştır.
| Eleman | Görevi | Şemadaki Yaygın Çizimi |
|---|---|---|
| Pil | Devreye enerji sağlar | Uzun ve kısa iki paralel çizgi |
| Ampul | Işık üretir | İçinde çarpı işareti olan daire |
| Anahtar | Devreyi açar, kapatır | İki nokta arasında açılıp kapanan kısa çizgi |
| Bağlantı kabloları | Elemanları birbirine bağlar | Düz çizgi |
Sembolü Olmayan Parçalar
Devreyi kurarken kullandığın her parçanın şemada ayrı bir sembolü olmayabilir. FB.5.6.1 senden tam olarak bunu ister: elemanları sembolü olan ve olmayan diye iki gruba ayırmak. Bir parçanın sembolü olup olmadığını ders kitabındaki sembol tablosundan kontrol et.
Günlük hayattan: Okul yolundaki trafik levhaları da birer semboldür; yazı okumadan anlamını hemen kavrarsın. Devre sembolleri de şemada aynı işi görür.
Devre Şemasında Kabloların Çizimi
Devre şemasında kablolar hep düz çizgiyle çizilir, kıvrımlı ya da dalgalı çizilmez. Köşelerde kablo dik açıyla döner. Bu kurala uyulmazsa şema karışık görünür, okunması zorlaşır.

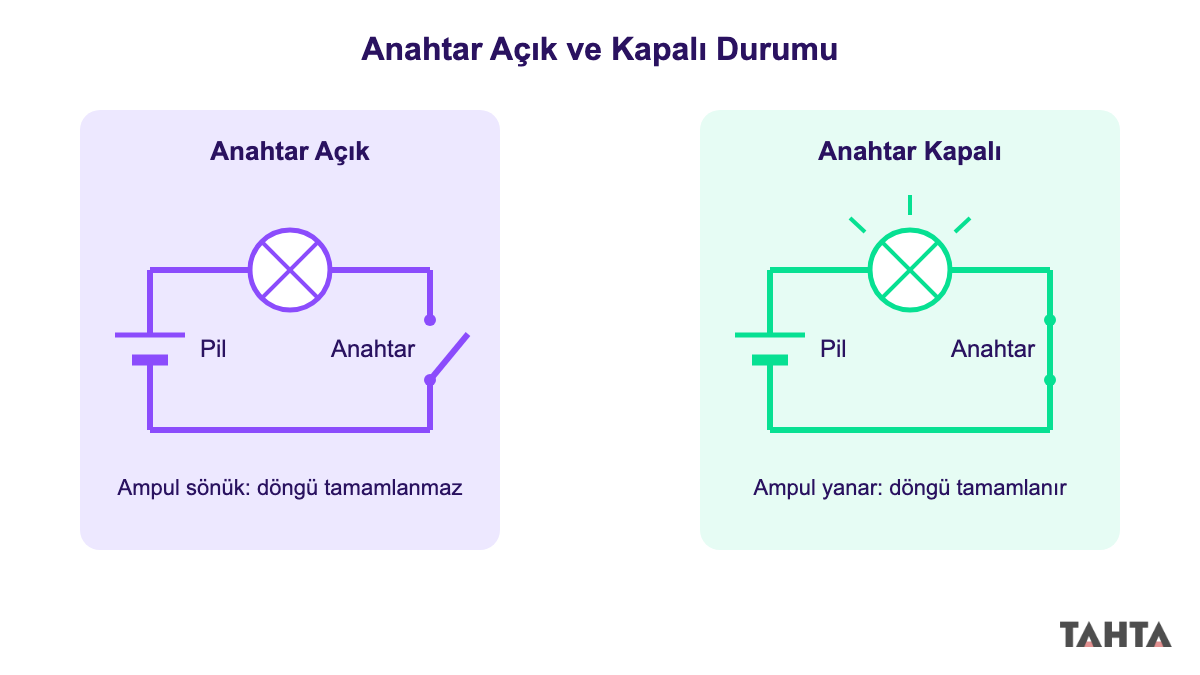

Anahtar açıkken ve kapalıyken devrenin durumu
Devre Şeması Nedir? Nasıl Okunur?
Devre şeması nedir sorusunun cevabı şudur: Devre şeması, devre elemanlarının standart sembollerle çizilmiş, devrenin nasıl kurulacağını gösteren şeklidir. Bir şemayı okurken önce hangi elemanların bulunduğuna, sonra bu elemanların nasıl bağlandığına bakarsın. Kablo çizgisini takip ederek pilin ampule, ampulün anahtara nasıl bağlandığını görürsün.
Bir şemada anahtar kapalı çizilmişse, o devrede akım geçer ve ampul yanar. Anahtar açık çizilmişse devre tamamlanmaz, ampul yanmaz. Şemayı okurken pil ve ampul sembollerini de say; kaç pil ve kaç ampul kullanacağını böyle anlarsın.
Bu yıl tek döngülü basit devreleri çiziyorsun. Üst sınıflarda ampullerin neden farklı parlaklıkta yandığını lamba parlaklığı konusunda öğreneceksin.
Şemaya Uygun Devre Kurma (Deney Adımları)
Elindeki pil, ampul, anahtar ve kabloları kullanarak bir şemadaki devreyi kurabilirsin. Bunun için şu adımları sırayla uygula:
- Şemadaki elemanları, şemadaki sıraya uygun şekilde masanın üzerine yerleştir.
- Pilin iki ucunu kablolarla ampule ve anahtara bağla.
- Anahtarı şemadaki durumuna göre açık ya da kapalı konuma getir.
- Devreyi kontrol et; anahtar kapalıysa ampulün yanması gerekir.
- Ampul yanmıyorsa bağlantıları, pilin pil yatağına doğru oturup oturmadığını ve ampulün duya iyice takılıp takılmadığını kontrol et.
Deneyi bitirince kurduğun devrenin şemasını defterine çiz ve kitaptaki şemayla karşılaştır. Elemanların sayısı ve bağlanma sırası aynıysa devreyi şemaya uygun kurmuşsun demektir.
Kural: Bir devre, ancak pil-kablo-ampul-anahtar arasında kesintisiz bir döngü oluşursa çalışır; bu döngüye kapalı devre denir.
Sık Yapılan Hatalar
Bu konuda öğrencilerin en çok karıştırdığı üç nokta vardır.
Dikkat: Kabloları şemada dağınık ya da kıvrımlı çizmek yaygın bir hatadır; devre şemasında kablo her zaman düz çizgiyle gösterilir.
Bir diğer hata, anahtarın açık ve kapalı durumunu birbirine karıştırmaktır. Açık anahtarda devre tamamlanmaz, ampul yanmaz; kapalı anahtarda devre tamamlanır, ampul yanar.
Üçüncü hata, pilin tek başına ışık verdiğini düşünmektir. Ampul, anahtar ve kablolarla tam bir döngü oluşmadan ampul yanmaz.
Çözümlü Örnek: Şemadan Devreyi Kurmak
Örnek: Bir devre şemasında pil, ampul ve anahtar bir kablo halkası üzerinde sırayla gösteriliyor; anahtar kapalı konumda çizilmiş. Bu şemaya göre devreyi adım adım kuralım.
- Pili masaya yerleştir; pil devreye enerjiyi sağlayacak.
- Pilin bir ucunu kabloyla ampule bağla.
- Ampulün diğer ucunu kabloyla anahtara bağla.
- Anahtarı kabloyla pilin diğer ucuna bağla; anahtar kapalı olduğu için döngü tamamlanır.
- Devreyi kontrol ettiğinde ampulün yanması gerekir, çünkü kapalı devre oluşmuştur.
Aynı şemada anahtar açık çizilseydi döngü tamamlanmaz, ampul yanmazdı.
Örnek 2: Öğretmenin tahtaya bir şema çizdi. Şemada 2 pil sembolü, 1 ampul sembolü ve 1 anahtar sembolü var. Bu devreyi kurmak için hangi malzemeleri hazırlamalısın?
- Şemadaki her sembol, masadaki bir gerçek elemanı gösterir.
- Pil sembollerini say: 2 tane. O hâlde 2 pil hazırlarsın.
- Ampul sembolünü say: 1 tane. Bir ampul ve onu takacağın duy gerekir.
- Anahtar sembolü 1 tane, yani 1 anahtar alırsın.
- Elemanları birleştirmek için yeterli sayıda bağlantı kablosu ayırırsın.
Sonuç: 2 pil, 1 ampul, 1 anahtar ve bağlantı kabloları gerekir.
5. Sınıf Fen Bilimleri Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Hızlı Özet
- Basit bir devrede pil, ampul, anahtar ve bağlantı kabloları bulunur.
- Pil enerjiyi sağlar, ampul ışığı üretir, anahtar devreyi açıp kapatır.
- Devre elemanlarının sembolleri, elemanın resmi yerine kullanılan basit şekillerdir.
- Devre şeması, devrenin standart sembollerle çizilmiş hâlidir.
- Kablolar şemada her zaman düz çizgiyle gösterilir.
- Anahtar kapalıyken devre tamamlanır, ampul yanar; açıkken yanmaz.
- 5. sınıf fen bilimleri devre elemanlarının sembollerle gösterimi ve devre şemaları konusunu öğrenince bir şemadan gerçek devre kurabilirsin.
Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Mini Test
Kendini sınamak için 5 sınıf fen bilimleri devre elemanlarının sembollerle gösterimi ve devre şemaları test sorularını çözebilirsin. Devre elemanlarının sembollerle gösterimi ve devre şemaları 5 sınıf konusunda aşağıdaki 5 soruyu çöz, sonra cevap anahtarıyla karşılaştır.
- Bir devrede ışığı üreten eleman hangisidir?
- Devre şemasında kablolar nasıl çizilir?
- Anahtar açıkken devrede ne olur?
- Pilin devredeki görevi nedir?
- Bir şemada anahtar kapalı çizilmişse bu devre için ne anlama gelir?
Cevap anahtarı: 1) Ampul, çünkü elektrik enerjisini ışığa çevirir. 2) Düz çizgiyle, çünkü şema karışmasın diye kablolar hep düz gösterilir. 3) Devre tamamlanmaz ve ampul yanmaz, çünkü döngü kesilir. 4) Devreye enerji sağlamak, çünkü pil olmadan akım oluşmaz. 5) Devrenin tamamlandığını ve ampulün yanacağını gösterir, çünkü kapalı anahtar döngüyü tamamlar.
Bu konuyla ilgili daha fazla alıştırma için devre soruları ile pratik yap.
5. Sınıf Fen Bilimleri Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları PDF: Konu Özeti ve Test
Bu konunun ders özetini PDF olarak indirebilirsin. 5. sınıf fen bilimleri devre elemanları PDF ders notunu indir; içinde devre elemanları-sembol tablosu, şemadan devre kurma adımları ve cevap anahtarlı 10 soruluk test bulunur. PDF'i yazdırıp çözebilir, ekrandan da inceleyebilirsin. Testi bitirince cevap anahtarıyla karşılaştırarak kendini değerlendirebilirsin.
