10. Sınıf Fizik Ohm Yasası Konu Anlatımı

Ohm yasası, sabit sıcaklıkta bir iletkenin uçları arasındaki gerilimin (V), iletkenden geçen akımla (I) doğru orantılı olduğunu söyleyen fizik yasasıdır. Bu orantının sabiti iletkenin direncidir (R) ve yasa kısaca V = I × R biçiminde yazılır. Yani direnç sabitse gerilimi iki katına çıkardığında akım da iki katına çıkar.

Ders özeti PDF: 10. sınıf ohm yasası ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).

Formülü ezberlemek kolaydır, büyüklükleri karıştırmak da. Birimi çevirmeyi unutmak ya da grafiğin eğimini yanlış okumak, yazılıda en çok puan kaybettiren noktalardır. Bu 10. sınıf fizik Ohm yasası konu anlatımı ile önce yasayı ölçüm verilerinden kendin çıkaracaksın. Bitirdiğinde V, I ve R'den istediğini bulabilecek, V-I grafiğini yorumlayabileceksin.

Ohm Yasası Hangi Sınıfta, Hangi Ünitede?

Ohm yasası, 10. sınıf fizik dersinin Elektrik ünitesinde yer alır. Türkiye Yüzyılı Maarif Modeli taslak yıllık planına göre okulda 20. haftada (15-19 Şubat) işlenir. Önce akım ve devre kavramlarını görürsün, bu konudan sonra dirençlerin bağlanmasına geçersin. Konunun öğrenme çıktısı şudur:

• FİZ.10.3.3 Ohm Yasası ile ilgili tümevarımsal akıl yürütebilme

Akım, Gerilim ve Direnç Nedir?

Ohm yasası üç büyüklüğü birbirine bağlar; önce üçünü tanı.

Elektrik Akımı (I) ve Birimi Amper

Elektrik akımı, bir iletkenin kesitinden birim zamanda geçen yük miktarıdır. I harfiyle gösterilir, birimi amperdir (A). Akımı devreye seri bağlanan ampermetreyle ölçersin.

Ampermetre ve voltmetrenin nasıl bağlandığını basit elektrik devreleri konusunda görmüştün. Ohm yasası deneyinde bu iki ölçme aracını birlikte kullanırsın.

Potansiyel Fark / Gerilim (V) ve Birimi Volt

Gerilim ya da potansiyel fark, birim yükü iki nokta arasında taşımak için yapılan iştir. V harfiyle gösterilir, birimi volttur (V). Gerilimi iletkenin uçlarına paralel bağlanan voltmetreyle ölçersin.

Potansiyel kavramını daha ayrıntılı görmek istersen elektrik potansiyel formülü yazısına göz atabilirsin.

Direnç Nedir? (R) ve Birimi Ohm

Direnç nedir sorusunun kısa cevabı şudur: iletkenin akıma gösterdiği zorluktur. R harfiyle gösterilir, birimi ohmdur (Ω). 1 Ω, uçları arasında 1 V gerilim varken 1 A akım geçen iletkenin direncidir.

Günlük hayattan: Bahçe hortumunu düşün. Musluğu daha çok açınca su daha hızlı akar; bu, gerilim artınca akımın artmasına benzer. Hortumu sıkıştırınca aynı muslukta daha az su akar; bu da direncin artması gibidir. Benzetme yalnızca fikir verir, çünkü telde akan şey su değil, elektrik yüküdür.

Ohm Yasası Nasıl Bulunur? Verilerden Yasaya

Fizikçiler bir yasayı çoğu zaman ölçümlerden yola çıkarak bulur. Tek tek örneklere bakıp genel bir kurala ulaşmaya tümevarımsal akıl yürütme denir. Şimdi sen de aynısını yapacaksın.

Sabit Dirençte V/I Oranı Neden Değişmez?

Bir öğrenci laboratuvarda aynı teli farklı gerilimlere bağlıyor. Her seferinde voltmetreyi ve ampermetreyi okuyup sonuçları tabloya yazıyor.

Tabloda iki şey dikkatini çeker. Gerilim iki katına çıkınca akım da iki katına çıkıyor. Üstelik V / I oranı her ölçümde aynı: 5. Bu sabit sayı telin direncidir, yani R = 5 Ω.

Mantık: Tek bir ölçüm kural kurmaya yetmez. Oran birçok ölçümde aynı kalınca genelleme yapabilirsin; tümevarım, örneklerden kurala giden yoldur.

Günlük hayattan: Kantinde bir simit 10 lira olsun. İki simit 20, üç simit 30 lira tutar ve fiyatın adede oranı hep 10 kalır. Oran sabitse iki büyüklük doğru orantılıdır; gerilim ile akım arasında da aynı ilişki var.

Ohm Yasası Nedir? Formülü Nasıl Yazılır?

“10 sınıf fizik ohm yasası nedir?” diye arayan birine verilecek kısa cevap tek bir eşitliktir: V = I × R. Sabit sıcaklıktaki bir iletkende gerilimin akıma oranı değişmez ve bu oran dirence eşittir. “Ohm yasasının formülü nedir?” diye sorulduğunda eşitliği birimleriyle birlikte yazmalısın. Bazı kaynaklar yasaya Ohm kanunu der; “Ohm kanunu nedir kısaca?” sorusunun cevabı da aynıdır.

Kural: V = I × R eşitliğinde V volt, I amper, R ohm cinsinden olmalıdır. Çünkü 1 Ω = 1 V / 1 A tanımı bu birimlerle kurulmuştur.

Ohm Nasıl Hesaplanır? Formülün Üç Kullanımı

Formülde üç büyüklük var. İkisini biliyorsan üçüncüsünü bulursun:

• Gerilimi bulmak için: V = I × R
• Akımı bulmak için: I = V / R
• Direnci bulmak için: R = V / I

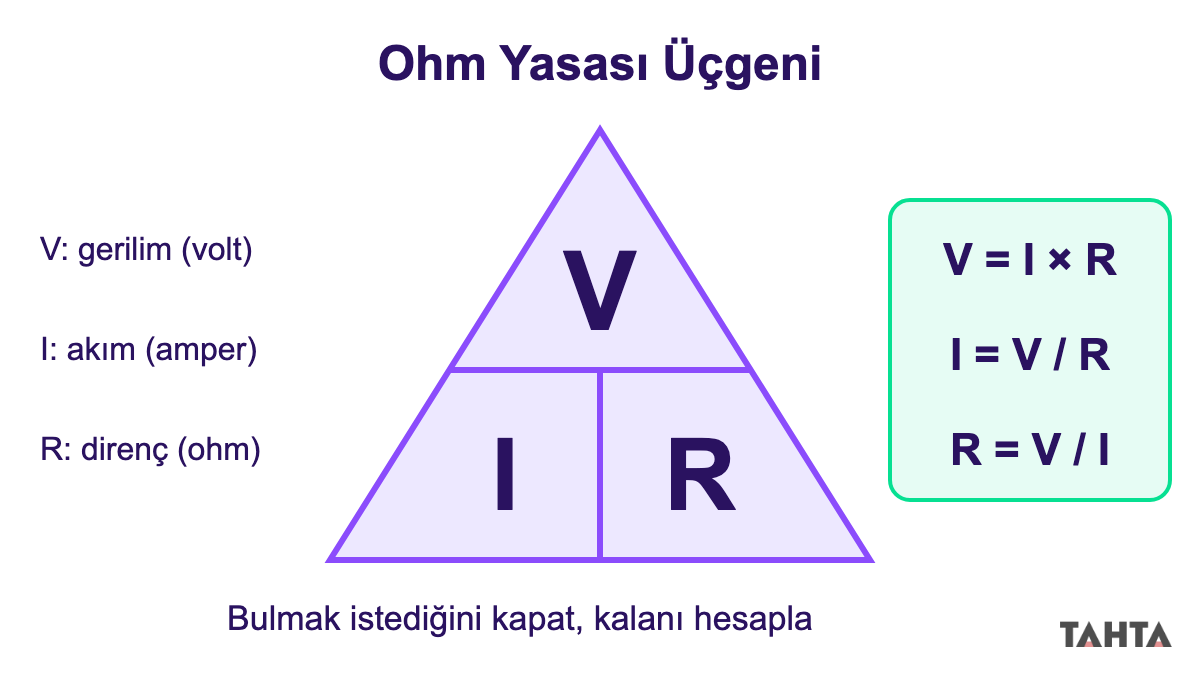

V-I-R üçgeni: Bulmak istediğin harfi kapat, kalan iki harf formülü verir.

Hatırlatma: Üçgende bulmak istediğin harfi parmağınla kapat. Kalan harfler yan yanaysa çarp, alt alta ise böl; böylece üç formülü ayrı ayrı ezberlemen gerekmez.

V-İ Grafiği Neden Doğru Bir Çizgidir?

V-İ grafiğinde dikey eksene gerilimi, yatay eksene akımı yazarsın. Ohmik bir iletkende V ile I doğru orantılı olduğu için noktalar bir doğru üzerinde dizilir. Akım sıfırken gerilim de sıfırdır; bu yüzden doğru orijinden geçer.

Grafiğin Eğimi Neyi Gösterir?

Eğim, dikey eksendeki değişimin yatay eksendeki değişime oranıdır. Burada eğim ΔV / ΔI olur ve bu oran direnci verir. Tablodaki tel için 8 V'a karşılık 1,6 A okunur; eğim 8 / 1,6 = 5 Ω çıkar.

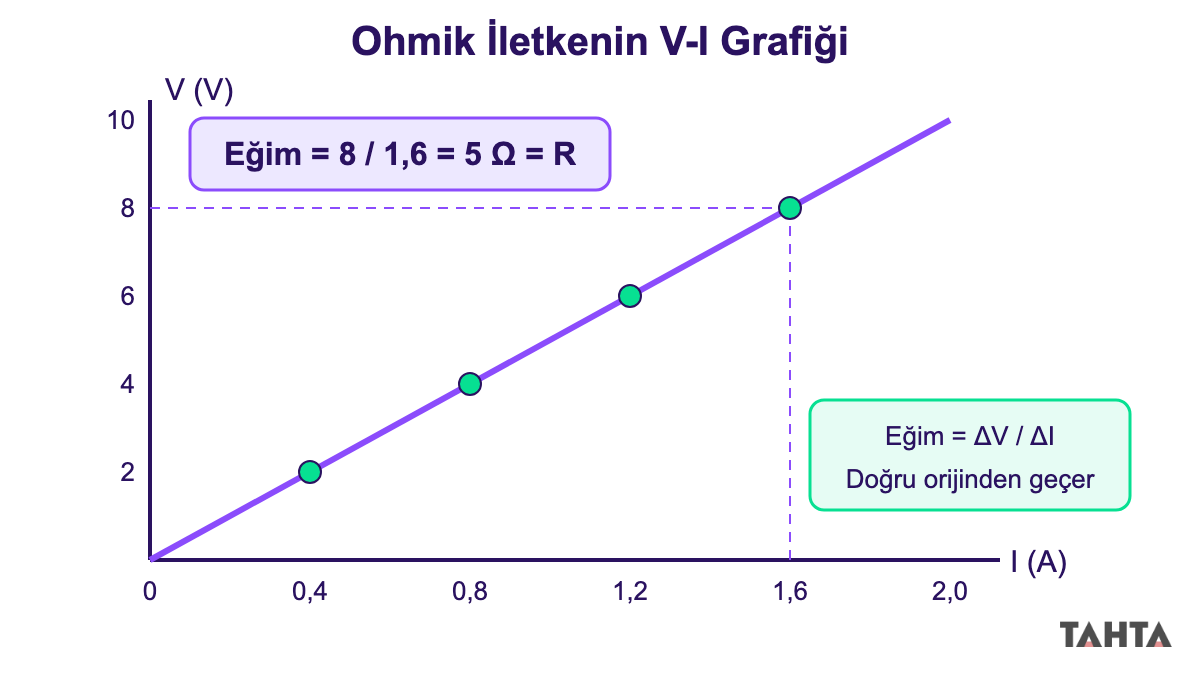

Ohmik iletkende V-I grafiği orijinden geçen bir doğrudur ve eğimi direnci verir.

Dikkat: Önce eksenlerin yerine bak. Grafik akım dikey, gerilim yatay olacak şekilde çizilmişse eğim I / V olur ve direnci değil, 1 / R'yi verir.

Günlük hayattan: Dik bir yokuşta az ilerleyip çok yükselirsin. V-I grafiğindeki dik doğru da küçük bir akım artışı için büyük gerilim gerektiğini, yani direncin büyük olduğunu gösterir.

Ohmik İletken Nedir? Ohmik Olmayan İletkenden Farkı Ne?

Ohmik iletken nedir sorusunun cevabı şudur: sabit sıcaklıkta direnci akıma ve gerilime göre değişmeyen iletkendir. Sabit sıcaklıkta tutulan metal teller bu gruba girer. Ohmik olmayan iletkende ise direnç, akım ya da gerilim değiştikçe değişir.

Günlük hayattan: Akkor ampulün teli çalışırken çok ısınır. Akım arttıkça tel daha çok ısınır, ısınan metal telin direnci de artar. Bu yüzden ampul telinin V-I grafiği düz değil, giderek dikleşen bir eğridir.

Direnci Etkileyen Faktörler Nelerdir?

Bir telin direnci rastgele değildir. Direnci etkileyen faktörler telin uzunluğu, kesit alanı, yapıldığı madde ve sıcaklığıdır.

Uzunluk ve Kesit Alanının Etkisi (R = ρ · L / A)

R = ρ · L / A bağıntısında L telin uzunluğu, A kesit alanı, ρ (ro) ise maddenin öz direncidir. Öz direnç, telin hangi maddeden yapıldığına bağlıdır. Uzunluk iki katına çıkarsa direnç de iki katına çıkar. Kesit alanı iki katına çıkarsa direnç yarıya iner.

Günlük hayattan: Okul koridorunda teneffüs çıkışını düşün. Koridor uzadıkça karşıya varmak zorlaşır, koridor genişledikçe öğrenciler rahat geçer. Yükler için de uzun tel zor, kalın tel kolay bir yoldur.

Sıcaklığın Etkisi

Metal tel ısındığında içindeki taneciklerin titreşimi artar. Hareket eden yükler bu taneciklere daha sık çarpar ve ilerlemeleri zorlaşır. Bu yüzden metal iletkenlerin direnci sıcaklıkla artar. Ohm yasasındaki “sabit sıcaklıkta” şartı da buradan gelir.

Ohm Yasasında Sık Yapılan Hatalar Nelerdir?

• mA'yı A'ya çevirmemek: 250 mA, 0,25 A'dir. 250 yazarsan sonuç 1000 kat hatalı çıkar.
• Direnci gerilime bağlı sanmak: Ohmik iletkende gerilimi artırınca direnç değil, akım artar. R = V / I bir hesap yoludur; direnci telin kendisi belirler.
• Direnci yalnız maddeye bağlamak: Uzunluk, kesit alanı ve sıcaklık da direnci değiştirir.
• Isınan tele sabit R uygulamak: Ohmik olmayan iletkende her noktada farklı R bulunur.
• Eksenlere bakmadan eğimi direnç saymak: Eğim yalnız gerilim dikey eksendeyse direnci verir.

Günlük hayattan: Tarifte gramla kilogramı karıştırırsan kek tutmaz. Fizikte de birim karışınca işlem doğru olsa bile sonuç yanlış çıkar.

10. Sınıf Fizik Ohm Yasası Soru Çözümü: Çözümlü Örnekler

“10 sınıf fizik ohm yasası soru çözümü” ya da “10 sınıf fizik ohm yasası çözümlü sorular” diye arıyorsan aşağıdaki beş örnekle başla. Örnekler formülün üç kullanımını, birim çevirmeyi ve grafik yorumlamayı kapsar. Her soruda önce verilenleri yaz, sonra istenene göre formülü seç.

Örnek 1: Direnci Bulma

Bir iletkenin uçları arasındaki gerilim 12 V, üzerinden geçen akım 2 A'dir. İletkenin direnci kaç Ω'dur?

1. Verilenler: V = 12 V, I = 2 A.
2. İstenen direnç olduğu için R = V / I kullanılır.
3. R = 12 / 2 = 6 Ω.

Örnek 2: Gerilimi Bulma

Direnci 10 Ω olan bir iletkenden 0,5 A akım geçiyor. İletkenin uçları arasındaki gerilim kaç volttur?

1. Verilenler: R = 10 Ω, I = 0,5 A.
2. İstenen gerilim olduğu için V = I × R kullanılır.
3. V = 0,5 × 10 = 5 V.

Örnek 3: Akımı Bulma

20 Ω'luk bir direncin uçları arasındaki gerilim 4 V'tur. Dirençten geçen akım kaç amperdir?

1. Verilenler: R = 20 Ω, V = 4 V.
2. İstenen akım olduğu için I = V / R kullanılır.
3. I = 4 / 20 = 0,2 A.

Örnek 4: Birim Çevirerek Direnç Bulma

Bir deney setindeki dirençten 250 mA akım geçiyor, direncin uçlarındaki gerilim 12 V'tur. Direnç kaç Ω'dur?

1. Akımı ampere çevir: 250 mA = 250 / 1000 = 0,25 A.
2. R = V / I = 12 / 0,25.
3. R = 48 Ω.

Örnek 5: Grafikten Direnç ve Gerilim Bulma

Ohmik bir iletkenin V-I grafiği orijinden geçen bir doğrudur ve doğru 0,5 A'de 4 V değerinden geçer. Bu iletkenden 1,5 A geçerse gerilim kaç volt olur?

1. Eğim direnci verir: R = 4 / 0,5 = 8 Ω.
2. Direnç sabit olduğu için V = I × R kullanılır.
3. V = 1,5 × 8 = 12 V.

Ohm Yasası Hızlı Özet

• Ohm yasası: sabit sıcaklıkta V = I × R.
• Formülün diğer yazılışları: I = V / R ve R = V / I.
• Birimler: akım amper (A), gerilim volt (V), direnç ohm (Ω); 1 Ω = 1 V / 1 A.
• Ohmik iletkende V-I grafiği orijinden geçen bir doğrudur, eğimi direnci verir.
• Ohmik olmayan iletkende direnç değişir, grafik eğri olur.
• R = ρ · L / A: direnç uzunlukla doğru, kesit alanıyla ters orantılıdır.
• Metal iletkenlerde sıcaklık artınca direnç artar.

Ohm Yasası Mini Test

Şimdi sıra sende. Bu bölümdeki Ohm yasası soruları beş tanedir; önce kendin çöz, sonra cevap anahtarına bak.

1. Uçları arasında 9 V gerilim olan bir iletkenden 3 A akım geçiyor. İletkenin direnci kaç Ω'dur?
2. Direnci 15 Ω olan bir dirençten 0,4 A akım geçiyor. Uçları arasındaki gerilim kaç volttur?
3. Bir dirençten 300 mA akım geçerken uçlarındaki gerilim 6 V'tur. Direnç kaç Ω'dur?
4. Ohmik bir iletkenin V-I grafiği 2 A'de 10 V değerinden geçiyor. Bu iletkenden 4 A geçerse gerilim kaç volt olur?
5. Aynı maddeden, aynı kalınlıkta iki tel var; ikinci tel birincinin iki katı uzunlukta. Aynı gerilime bağlanırsa ikinci telden geçen akım birinciye göre nasıl olur?

Cevap Anahtarı

1. 3 Ω. R = V / I = 9 / 3 = 3 Ω olur.
2. 6 V. V = I × R = 0,4 × 15 = 6 V olur.
3. 20 Ω. 300 mA = 0,3 A olduğundan R = 6 / 0,3 = 20 Ω olur.
4. 20 V. Eğimden R = 10 / 2 = 5 Ω bulunur, V = 4 × 5 = 20 V olur.
5. Yarıya iner. Uzunluk iki katına çıkınca direnç iki katına çıkar, aynı gerilimde akım yarıya düşer.

Daha fazla pratik için 10. sınıf fizik sorularını çöz.

10. Sınıf Fizik Ohm Yasası PDF: Konu Özeti ve Test

“10 sınıf fizik ohm yasası pdf”, “10 sınıf fizik ohm yasası konu anlatımı pdf”, “10 sınıf fizik ohm yasası soru pdf” ya da “10 sınıf fizik ohm yasası test pdf” diye arıyorsan aradığın dosya burada. Özette V-I-R üçgeni, birim tablosu, direnci etkileyen faktörler ve 5 çözümlü örnek var. Son sayfada cevap anahtarlı 10 soruluk test bulunuyor. Ohm yasası PDF dosyasını indir, yazdır ve kendi başına çöz.
