10. sınıf fizik basit elektrik devreleri konusu, pil, iletken tel, anahtar ve ampul gibi bir alıcının kapalı bir yol oluşturacak biçimde bağlanmasını inceler. Bu devrede pil yükleri iten potansiyel farkı sağlar, yüklerin hareketi akımı oluşturur, alıcı ise akıma direnç gösterir. Konu, bu üç kavramı su devresi benzetmesiyle anlamayı hedefler.
Ders özeti PDF: 10. sınıf basit elektrik devreleri ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).
Akım, gerilim ve direnç kelimeleri ilk duyduğunda birbirine karışabilir. Çünkü elektriği göremezsin, teldeki hareketi gözünle izleyemezsin. Bu yazıyı bitirdiğinde bir devre şemasını okuyabilecek, üç kavramı su borularıyla açıklayabilecek ve açık devre ile kısa devreyi ayırt edebileceksin.
Basit Elektrik Devreleri Hangi Sınıfta, Hangi Ünitede?
Bu konu 10. sınıf Fizik dersinin Elektrik ünitesinde yer alır. Türkiye Yüzyılı Maarif Modeli taslak yıllık planına göre 16. haftada, 4-8 Ocak tarihlerinde işlenir. Ünitenin ilk adımıdır; Ohm Yasası ve direnç hesapları sonraki derslerde gelir. Bu derste hedeflenen öğrenme çıktısı şudur:
- FİZ.10.3.1 Basit elektrik devresinde potansiyel fark, elektrik akımı ve direnç kavramlarının tanımına ilişkin analojik akıl yürütebilme
Basit Elektrik Devresi Nedir?
Basit elektrik devresi, elektriğin kaynaktan çıkıp alıcıdan geçerek yeniden kaynağa döndüğü kapalı yoldur. Yol bir yerinden koparsa yükler hareket edemez ve alıcı çalışmaz. Devreyi kesintisiz bir halka gibi düşünebilirsin. 10. sınıf fizik basit elektrik devreleri dersinde ilk öğreneceğin şey bu halka fikridir.

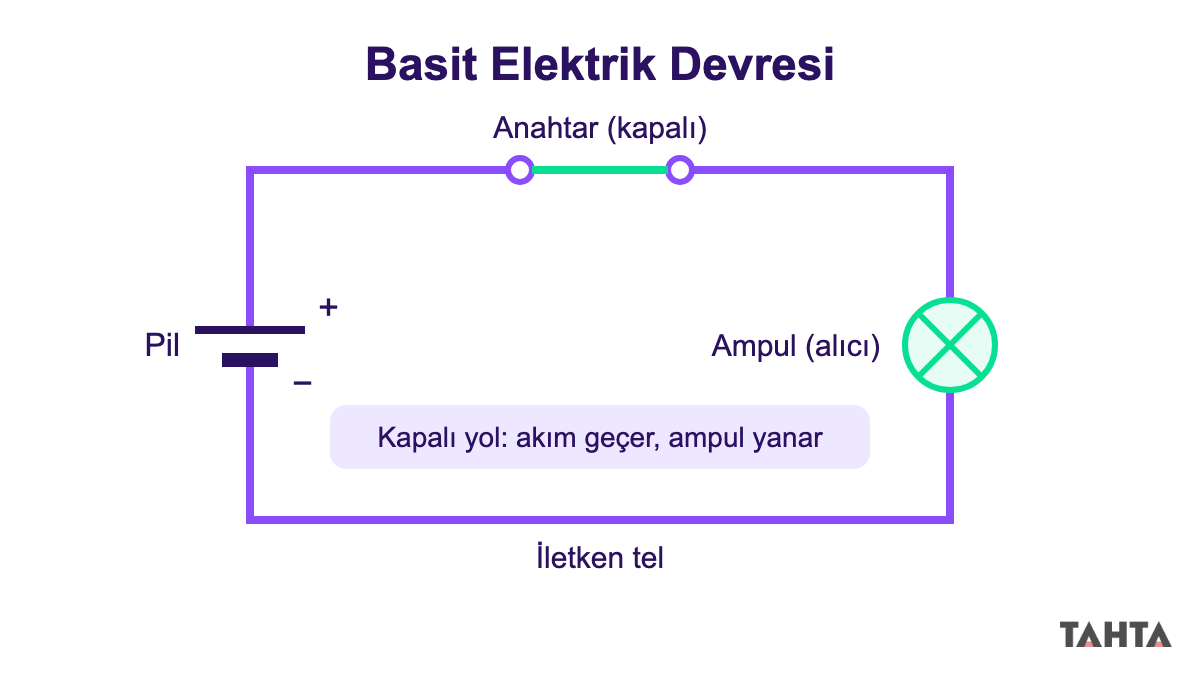

Pil, anahtar, ampul ve teller birlikte kapalı bir halka oluşturur.
Mantık: Yükler bir yerden gelip bir yere gitmek zorundadır. Yol tamamlanmazsa hareket başlamaz, bu yüzden çalışan bir devre mutlaka kapalı olmalıdır.
Günlük hayattan: El fenerinin içini açtığında pil, küçük bir ampul, metal şeritler ve bir düğme görürsün. Düğmeye bastığında halka tamamlanır ve fener yanar. Cebinde taşıdığın bu alet, gerçek bir devre örneğidir.
Basit Bir Devrenin Elemanları Nelerdir?
Bir devrenin çalışması için her elemanın ayrı bir görevi vardır. Bazı kaynaklar sigorta ya da ölçü aletlerini de bu listeye ekler. Biz önce en temel elemanlarla başlayalım.
Enerji Kaynağı (Pil)
Pil, devreye enerji veren elemandır. İki ucu arasında potansiyel fark oluşturur ve yükleri harekete geçirir. Pilin artı (+) ve eksi (−) olmak üzere iki kutbu vardır. Telefonundaki batarya da aynı görevi yapan bir enerji kaynağıdır.
İletken Teller
İletken teller, yüklerin dolaştığı yoldur. Genellikle bakırdan yapılır ve plastik bir kılıfla kaplanır. Kılıf, telin başka bir tele ya da eline doğrudan değmesini önler. Bu yüzden kılıfı soyulmuş kablolar tehlikelidir.
Anahtar
Anahtar, devreyi açıp kapatan elemandır. Kapalıyken yol tamamlanır, açıkken yol kesilir. Odanın lambasını yaktığın duvar düğmesi de bir anahtardır.
Alıcı (Ampul)
Alıcı, elektrik enerjisini başka bir enerji türüne dönüştüren elemandır. Ampul ışık, ütü ısı, vantilatör hareket enerjisi verir. Alıcı aynı zamanda akıma direnç gösterir. Ampulün içindeki ince tel buna iyi bir örnektir.
Devre Şemasında Hangi Semboller Kullanılır?
Fizikte devre her seferinde resim gibi çizilmez. Bunun yerine herkesin aynı şekilde okuduğu semboller kullanılır. Böylece şemayı gören herkes aynı devreyi anlar. Basit elektrik devreleri için en sık kullanılan semboller tabloda:
| Eleman | Şemadaki sembol | Görevi |
|---|---|---|
| Pil | Biri uzun, biri kısa iki paralel çizgi | Potansiyel fark sağlar |
| İletken tel | Düz çizgi | Yüklere yol olur |
| Anahtar | İki nokta arasında açılıp kapanan eğik çizgi | Devreyi açar ve kapatır |
| Ampul | İçinde çarpı işareti olan daire | Işık verir, akıma direnç gösterir |
| Direnç | Küçük dikdörtgen ya da zikzak çizgi | Akıma zorluk gösterir |
| Ampermetre | İçinde A harfi olan daire | Akımı ölçer |
| Voltmetre | İçinde V harfi olan daire | Potansiyel farkı ölçer |
Kural: Pil sembolünde uzun çizgi artı kutbu, kısa çizgi eksi kutbu gösterir. Bunu bilirsen şemada pilin hangi yöne bağlandığını hemen görürsün.
Şema okumayı bir metro haritasına benzetebilirsin. Haritada istasyonlar küçük simgelerle gösterilir ama sen yolu yine de takip edersin. Devre şemasında da sembolleri tanıdığında akımın yolunu kolayca izlersin.
Potansiyel Fark, Akım ve Direnç Su Devresiyle Nasıl Anlaşılır?
Elektriği göremediğimiz için onu gözümüzün önündeki bir şeye benzetiriz. En kullanışlı benzetme, kapalı bir boru sisteminde dönen sudur. Pompa suyu iter, borular taşır, dar bir bölüm akışı zorlar. Hadi birlikte bu eşleştirmeyi kuralım.

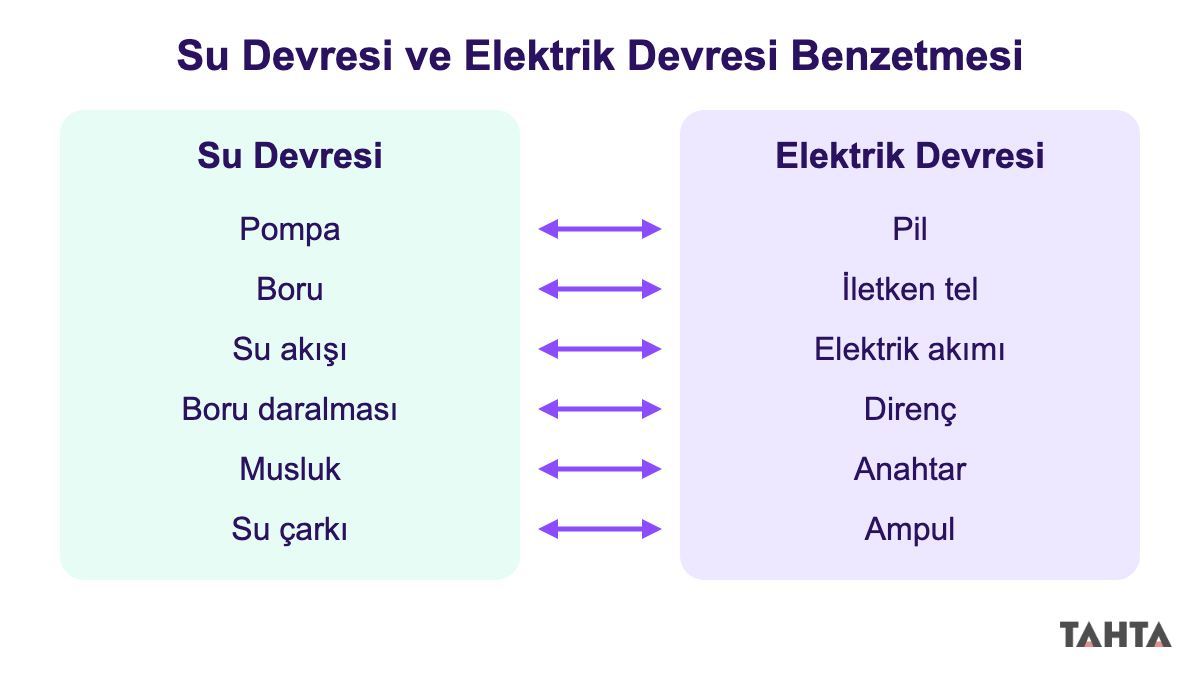

Su devresindeki her parçanın elektrik devresinde bir karşılığı vardır.
| Su devresi | Elektrik devresi | Ortak görev |
|---|---|---|
| Pompa | Pil | İtmeyi sağlar, potansiyel farkı oluşturur |
| Boru | İletken tel | Akışın geçtiği yoldur |
| Suyun akışı | Elektrik akımı | Bir noktadan geçen hareketin kendisidir |
| Borudaki daralma | Direnç | Akışı zorlaştırır |
| Musluk | Anahtar | Akışı başlatır ya da durdurur |
| Su çarkı | Ampul (alıcı) | Akışın enerjisini işe çevirir |
Potansiyel Fark (Gerilim) Nedir?
Potansiyel fark, devredeki yükleri harekete geçiren itme etkisidir ve pil tarafından sağlanır. Bu kavrama gerilim de denir. Su devresinde pompanın oluşturduğu basınç farkına benzer. Pompa çalışmazsa su durur; pil bitmişse yükler hareket etmez.
Potansiyel kavramının formül tarafını merak edersen elektrik potansiyel formülü yazısına göz atabilirsin. Bu dersteyse formül yerine sezgiye odaklanıyoruz.
Elektrik Akımı Nedir?
Elektrik akımı, iletken içindeki yüklü parçacıkların belirli bir yönde hareketidir. Metal tellerde hareket eden parçacıklar elektronlardır. Su devresinde akım, belirli bir sürede borunun bir noktasından geçen su miktarına karşılık gelir. Çok yük geçiyorsa akım büyüktür.
Direnç Nedir?
Direnç, bir iletkenin üzerinden geçen akıma gösterdiği zorluktur. Su devresinde dar bir boru gibidir. Boru daraldıkça aynı pompa daha az su geçirir. Elektrikte de pil aynı kalırken direnç artarsa akım azalır.
Hatırlatma: Üç kavramı tek cümlede tut: Pil iter, tel taşır, direnç zorlar. Her kavramı bir fiille eşleştirmek, tanımları karıştırmanı önler.
Şimdi ampulün neden ışık verdiğini adım adım izleyelim:
- Pil, uçları arasında potansiyel fark oluşturur.
- Potansiyel fark, teldeki elektronları iter.
- Hareket eden elektronlar akımı oluşturur.
- Akım, ampulün ince telinden geçerken zorlanır.
- Bu sırada enerjinin bir kısmı ısıya ve ışığa dönüşür.
Açık Devre, Kapalı Devre ve Kısa Devre Nedir?
Bir devre üç farklı durumda olabilir. Hangisinde olduğunu anlamak için akımın yolunu baştan sona izlemen yeterlidir.
- Kapalı devre: Yol kesintisizdir, akım geçer ve alıcı çalışır.
- Açık devre: Yolda bir kopukluk vardır, akım hiç geçmez. Açık anahtar, gevşek bir bağlantı ya da kopmuş bir ampul teli buna yol açar.
- Kısa devre: Akım, alıcıdan geçmeden çok düşük dirençli bir yoldan akar. Ampul söner, teller ısınabilir.
Dikkat: Kısa devrede direnç neredeyse sıfıra iner ve bu durum tehlikelidir. Akım alıcıyı atladığı için çok büyür ve kablolar ısınır.
Günlük hayattan: Şarj kablon içten kırıldığında telefonun şarj olmaz. Bu bir açık devre örneğidir; yol koptuğu için akım ilerleyemez.
Akım ve Potansiyel Fark Hangi Aletlerle Ölçülür?
Devredeki akımı ve potansiyel farkı gözle göremezsin ama ölçebilirsin. Akımı ampermetre, potansiyel farkı voltmetre ölçer. Ampermetre, akım içinden geçsin diye devreye seri bağlanır. Voltmetre ise ölçülecek elemanın iki ucuna paralel bağlanır.
Ampermetreyi evdeki su sayacına benzetebilirsin. Sayaç içinden geçen suyu sayar, ampermetre de içinden geçen akımı ölçer. Bu yüzden ikisi de akışın tam yoluna yerleştirilir.
Birden Fazla Alıcı Bağlandığında Ne Olur?
Bir devreye iki ampul bağlamanın iki temel yolu vardır. Seri bağlamada ampuller tek bir yol üzerinde art arda dizilir. Bu durumda bir ampul sökülürse yol kopar ve diğeri de söner. Paralel bağlamada her ampulün kendi kolu vardır; biri sökülse bile diğeri yanmaya devam eder.
Evindeki lambaları düşün. Salondaki ampul bozulduğunda mutfaktaki lamba yanmaya devam eder. Bunun nedeni, evlerdeki lambaların ayrı kollara bağlanmasıdır.
Bu bağlantılarda ampullerin ne kadar parlak yanacağı ayrı bir konudur. Ayrıntısını seri ve paralel devrelerde parlaklık yazısında bulabilirsin. Toplam direnç ve akım hesapları ise sonraki derslerin konusudur.
Basit Elektrik Devrelerinde Sık Yapılan Hatalar Nelerdir?
- "Akım pilde tükenir." Yanlış. Kapalı devrede yükler halkayı dolaşır; pil yalnızca onları iten enerji kaynağıdır. Kumandanın pilinin aylar sonra bitmesi, pildeki kimyasal enerjinin azalmasındandır.
- "Direnç ne kadar azsa devre o kadar güvenlidir." Yanlış. Direnç neredeyse sıfıra inerse kısa devre oluşur ve teller ısınır.
- "Anahtar açıkken az da olsa akım geçer." Yanlış. Açık devrede yol kesiktir, akım hiç geçmez.
- "Akım ile potansiyel fark aynı şeydir." Yanlış. Potansiyel fark iten etkidir, akım bu itmeyle oluşan harekettir. Pompa ile akan su arasındaki fark gibidir.
- "Alıcının tek ucunu bağlamak yeter." Yanlış. Alıcının iki ucu da halkaya bağlanmalıdır; yoksa akım alıcıdan geçemez.
Basit Elektrik Devreleri Soruları Nasıl Çözülür?
Bu konudaki sorular genellikle hesap yerine yorum ister. Aşağıdaki örnekler, 10 sınıf fizik basit elektrik devreleri soru tiplerini adım adım gösterir. 10. sınıf fizik basit elektrik devreleri soru çözümünde ilk iş, akımın yolunu parmağınla izlemektir.
Örnek 1: Yanmayan El Feneri
Bir el fenerinde pil, ampul ve anahtar var. Piller yeni olduğu hâlde anahtar kapatılınca ampul yanmıyor. Olası neden nedir?
- Piller yeni olduğuna göre itme etkisi vardır.
- Anahtar kapalı olduğuna göre sorun başka bir yerdedir.
- Akım yoksa yol bir yerden kopuk olmalıdır.
Cevap: Devre açık devredir. Bir tel bağlantısı gevşemiş ya da ampulün ince teli kopmuş olabilir.
Örnek 2: Birbirine Değen Çıplak Teller
Pil ve ampulden oluşan bir devrede, ampulün iki ucuna giden kılıfsız teller birbirine değiyor. Ne olur?
- Akım için iki yol vardır: ampul ve tellerin değdiği nokta.
- Tellerin değdiği yolun direnci çok düşüktür.
- Akım, zorlanmadığı bu kısa yolu seçer.
Cevap: Kısa devre oluşur. Ampul söner ve teller ısınabilir.
Örnek 3: Musluk Açılınca
Bir musluk tamamen açılınca borudaki darlık azalır. Su akışı nasıl değişir, bunun elektrikteki karşılığı nedir?
- Musluğun açılması, akışa karşı zorluğun azalması demektir.
- Pompa aynı kaldığı için daha fazla su geçer.
- Elektrikte zorluk direnç, su akışı akımdır.
Cevap: Su akışı artar. Benzer şekilde potansiyel fark sabitken direnç azalırsa akım artar.
Örnek 4: Şemadaki Daireler
Bir devre şemasında içinde A harfi olan bir daire ile içinde V harfi olan bir daire var. Bunlar neyi ölçer?
- A harfi ampermetrenin sembolüdür.
- V harfi voltmetrenin sembolüdür.
- Ampermetre akımı, voltmetre potansiyel farkı ölçer.
Cevap: A yazan alet akımı, V yazan alet potansiyel farkı ölçer.
Basit Elektrik Devreleri Hızlı Özet
Bu 10 sınıf fizik basit elektrik devreleri konu anlatımı boyunca öğrendiklerini toparlayalım. 10. sınıf fizik basit elektrik devreleri konusunun özü şu maddelerdedir:
- Basit devre; pil, iletken tel, anahtar ve alıcıdan oluşan kapalı bir yoldur.
- Potansiyel fark yükleri iten etkidir ve pil tarafından sağlanır.
- Elektrik akımı, yüklerin belirli bir yönde hareketidir.
- Direnç, iletkenin akıma gösterdiği zorluktur.
- Su devresinde pompa pile, boru tele, daralma dirence karşılık gelir.
- Açık devrede akım geçmez; kısa devrede akım alıcıyı atlar.
- Ampermetre seri, voltmetre paralel bağlanır.
Basit Elektrik Devreleri Mini Test
Şimdi kısa bir basit elektrik devreleri test turu yapalım. Önce kendin çöz, sonra cevap anahtarına bak.
- Devrede potansiyel farkı sağlayan eleman hangisidir? A) Anahtar · B) Pil · C) Ampul · D) İletken tel
- Su devresindeki borudaki daralma, elektrik devresinde neye karşılık gelir? A) Pil · B) Akım · C) Direnç · D) Anahtar
- Anahtar açıkken devreden geçen akım için ne söylenebilir? A) Hiç akım geçmez · B) Az akım geçer · C) Akım artar · D) Akım yön değiştirir
- Devre şemasında içinde çarpı işareti olan daire neyi gösterir? A) Ampermetre · B) Pil · C) Voltmetre · D) Ampul
- Akımın alıcıdan geçmeden çok düşük dirençli bir yoldan akmasına ne denir? A) Açık devre · B) Kısa devre · C) Kapalı devre · D) Seri bağlama
Cevap Anahtarı
- 1. B: Pil, uçları arasında potansiyel fark oluşturarak yükleri iter.
- 2. C: Daralma akışı zorlaştırır, bu da direncin görevidir.
- 3. A: Açık devrede yol kesik olduğu için akım hiç geçmez.
- 4. D: İçinde çarpı olan daire ampulün sembolüdür.
- 5. B: Akımın alıcıyı atlayıp düşük dirençli yoldan akması kısa devredir.
Daha fazla alıştırma istersen basit elektrik devreleri sorularıyla pratik yapabilirsin.
10. Sınıf Fizik Basit Elektrik Devreleri PDF: Konu Özeti ve Test
Konuyu tekrar etmek için 10 sınıf fizik basit elektrik devreleri pdf dosyasını hazırladık. Bu 10.sınıf fizik basit elektrik devreleri özet notunda devre elemanları, sembol tablosu ve su devresi analojisi var. 10 sınıf fizik basit elektrik devreleri konu anlatımı pdf sayfalarında beş çözümlü örnek bulunur. Son sayfadaki 10 sınıf fizik basit elektrik devreleri test pdf bölümünde cevap anahtarlı on soru seni bekliyor. Ders notunu ücretsiz indir ve yazılıdan önce kendini dene.
