Kule vinç kurulumu sırasında öncelikle vincin kurulacağı yerde sağlam bir beton temel hazırlanır ve temel içerisine ankraj

Question

Kule vinç kurulumu sırasında öncelikle vincin kurulacağı yerde sağlam bir beton temel hazırlanır ve temel içerisine ankraj aparatları yerleştirilir. Beton yeterli dayanımı kazandıktan sonra kule vinç parçaları şantiye sahasına getirilir ve mobil vinç yardımıyla kule bölümleri üst üste monte edilerek dikey gövde oluşturulur. Oluşturulan kule beton temele cıvatalarla sabitlenir; ardından karşı ağırlık kolu ve yük kolu (bom) yerleştirilerek yükün yatay ve düşey doğrultuda hareket etmesi sağlanır. Kule vinçlerin kaldırabileceği ağırlıklar önceden hesaplanarak vinç ve beton temelin birlikte devrilmeyeceği maksimum yük belirlenir. Kule vinç, beton temel ve yükten oluşan sistem devrilmediğine göre I. Sistemin ağırlık merkezi beton temel üzerindedir. II. Kule vincin taşıyabileceği en büyük ağırlık hesaplanırken sistemin B ucu etrafında döneceği göz önüne alınır. III. Yük beton temelden uzaklaşırken sistemin ağırlık merkezinin düşey doğrulusu A ucundan uzaklaşır. yargılarından hangileri kesinlikle doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve III
E) II ve III

Accepted Answer

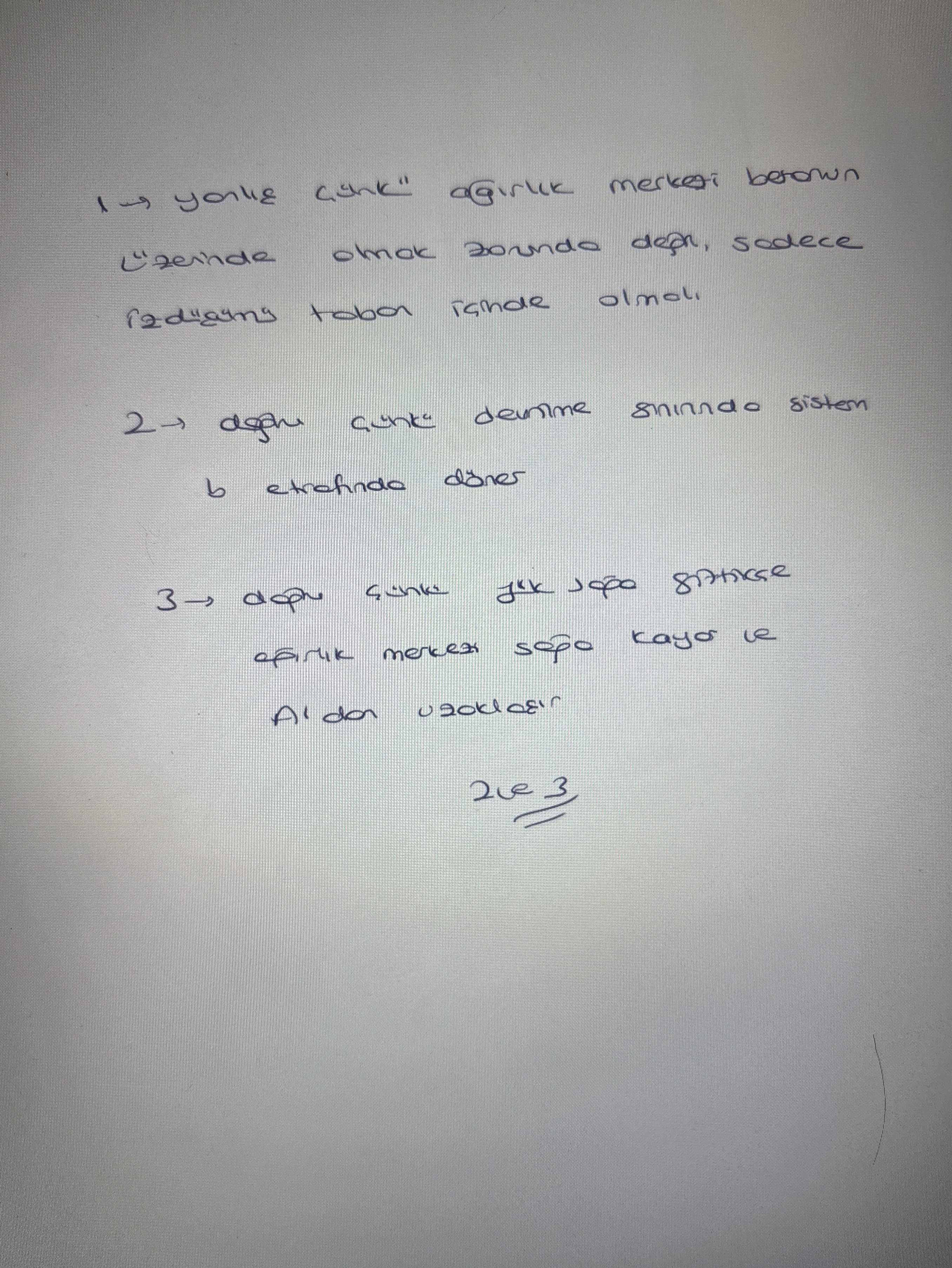

Doğru cevap: E. 1→ yanlış çünkü ağırlık merkezi betonun üzerinde olmak zorunda değil, sadece tabanının taban içinde olmalı 2→ doğru çünkü devrilme sınırında sistem b etrafında döner 3→ doğru çünkü yük sağa gittikçe ağırlık merkezi sağa kayar ve Al dan uzaklaşır 2 ve 3

Kule vinç kurulumu sırasında öncelikle vincin kurulacağı yerde sağlam bir beton temel hazırlanır ve temel içerisine ankraj

Öğretmenin Çözümü

Çözümün yazılı anlatımı
