Özdeş iki ampul ve bir pil kullanılarak oluşturulan iki farklı X ve Y elektrik devrelerine ait gerilim - akım grafiği aşağıdaki

Özdeş iki ampul ve bir pil kullanılarak oluşturulan iki farklı X ve Y elektrik devrelerine ait gerilim - akım grafiği aşağıdaki gibidir. Buna göre kurulan devreler ile ilgili, I. X devresindeki ampuller devreye seri bağlanmıştır. II. Y devresindeki ampullerden birinin kırılması sonucu diğer ampul daha parlak yanar. III. Tek bir pil yerine, iki pil kullanılsaydı devrelerdeki direnç artardı. çıkarımlarından hangileri doğrudur?
A) Yalnız I.
B) I ve II.
C) I ve III.
D) I, II ve III.

Özdeş iki ampul ve bir pil kullanılarak oluşturulan iki farklı X ve Y elektrik devrelerine ait gerilim - akım grafiği aşağıdaki
✓ Doğru cevap
A) Yalnız I.

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

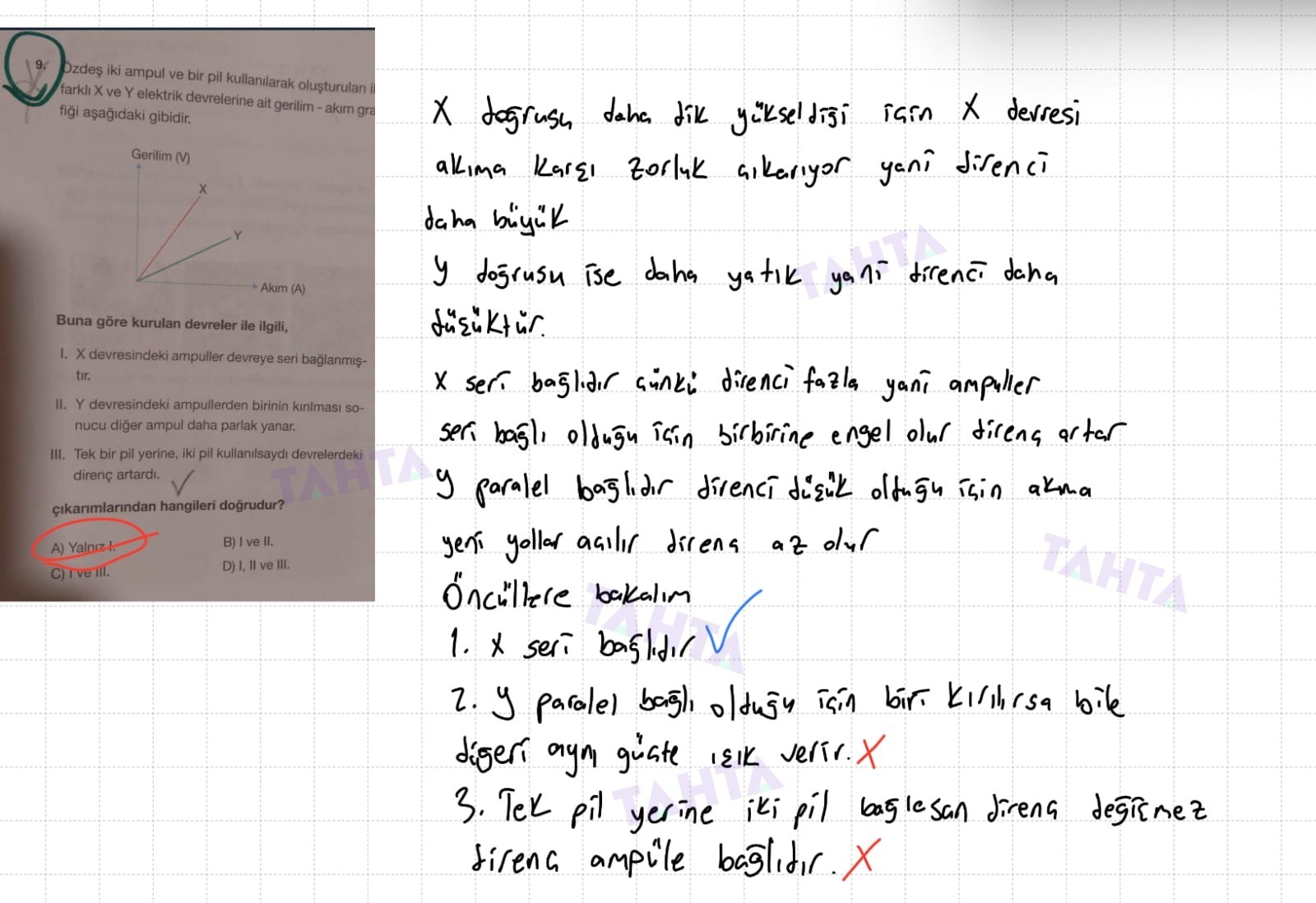

Özdeş iki ampul ve bir pil kullanılarak oluşturulan iki farklı X ve Y elektrik devrelerine ait gerilim - akım grafiği aşağıdaki çözümü – sayfa 1

Çözümün yazılı anlatımı

X doğrusu daha dik yükseldiği için X devresi akıma karşı zorluk çıkarıyor yani direnci daha büyük Y doğrusu ise daha yatık yani direnci daha düşüktür. X seri bağlıdır çünkü direnci fazla yani ampoller seri bağlı olduğu için birbirine engel olur direnç artar Y paralel bağlıdır direnci düşük olduğu için akıma yeni yollar açılır direnç az olur Öncüllere bakalım 1. X seri bağlıdır ✓ 2. Y paralel bağlı olduğu için biri kırılırsa bile diğeri aynı güçte ışık verir. ✗ 3. Tek pil yerine iki pil bağlasan direnç değişmez direnç ampüle bağlıdır. ✗
