Özdeş makaralar kullanılarak oluşturulan düzenekler aşağıda gösterilmiştir. Buna göre düzeneklerle ilgili olarak yapılan

Özdeş makaralar kullanılarak oluşturulan düzenekler aşağıda gösterilmiştir. Buna göre düzeneklerle ilgili olarak yapılan aşağıdaki yorumlardan hangisi yanlıştır? (Makara ağırlıkları ve sürtünmeler önemsenmemektedir.)
A) Kuvvet kazançları arasında 4 > 3 = 2 > 1 ilişkisi vardır.
B) Eşit kuvvetler uygulanarak dengelenecek yükler arasında 1 > 2 = 3 > 4 ilişkisi vardır.
C) Eşit yüklerin dengelenmesi için uygulanacak kuvvetler arasında 1 > 2 = 3 > 4 ilişkisi vardır.
D) Özdeş yükler eşit yüksekliklere çıkarıldığında yapılan işler arasında 1 = 2 = 3 = 4 ilişkisi vardır.

Öğretmenin Çözümü

Fen Öğretmeni · Tahta öğretmen çözümü

Özdeş makaralar kullanılarak oluşturulan düzenekler aşağıda gösterilmiştir. Buna göre düzeneklerle ilgili olarak yapılan çözümü – sayfa 1

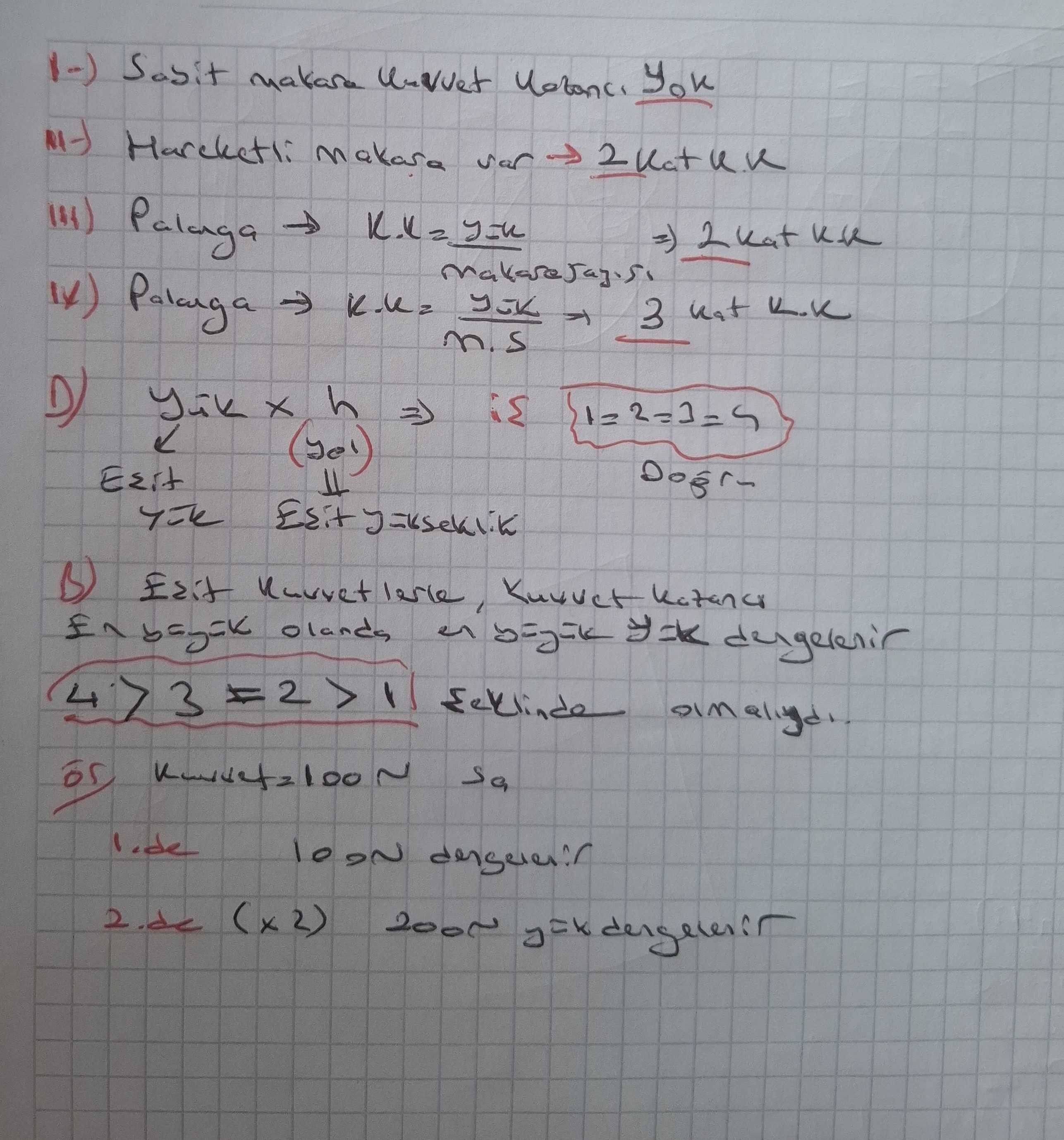

Çözümün yazılı anlatımı

1-) Sabit makara kuvvet kazancı Yok II-) Hareketli makara var → 2 Kat K.K III) Palanga → K.K = yük / makara sayısı ⇒ 2 Kat K.K IV) Palanga → K.K = yük / m.s → 3 kat K.K
D) yük × h ⇒ iş {1=2=3=4} ↕ (yol) Doğru Eşit ↕ yük Eşit yükseklik b) Eşit kuvvetlerle, kuvvet kazancı En büyük olanda en büyük yük dengelenir 4 > 3 = 2 > 1 şeklinde olmalıydı. ö) Kuvvet = 100 N → 1.de 100 N dengelenir 2.de (×2) 200N yük dengelenir
