Bilgehan, laboratuvarda bulunan bir ampulü alternatif gerilim kaynağına bağlayarak şekildeki devreyi kurduğunda ampulün belirli

Bilgehan, laboratuvarda bulunan bir ampulü alternatif gerilim kaynağına bağlayarak şekildeki devreyi kurduğunda ampulün belirli bir parlaklıkta ışık verdiğini gözlemliyor. Laboratuvarda bir sığaç ve bir bobin bulan Bilgehan bunları, kurduğu devreye sırasıyla I, II ve III numaralı şekillerdeki gibi bağlayarak her durumda ampulün parlaklığını ölçüyor. Buna göre I, II ve III numaralı şekillerde gösterilen devrelerdeki ampul parlaklıklarından hangileri Bilgehan'ın ilk kurduğu devredeki ile aynı olabilir?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III

Bilgehan, laboratuvarda bulunan bir ampulü alternatif gerilim kaynağına bağlayarak şekildeki devreyi kurduğunda ampulün belirli
✓ Doğru cevap
A) Yalnız I

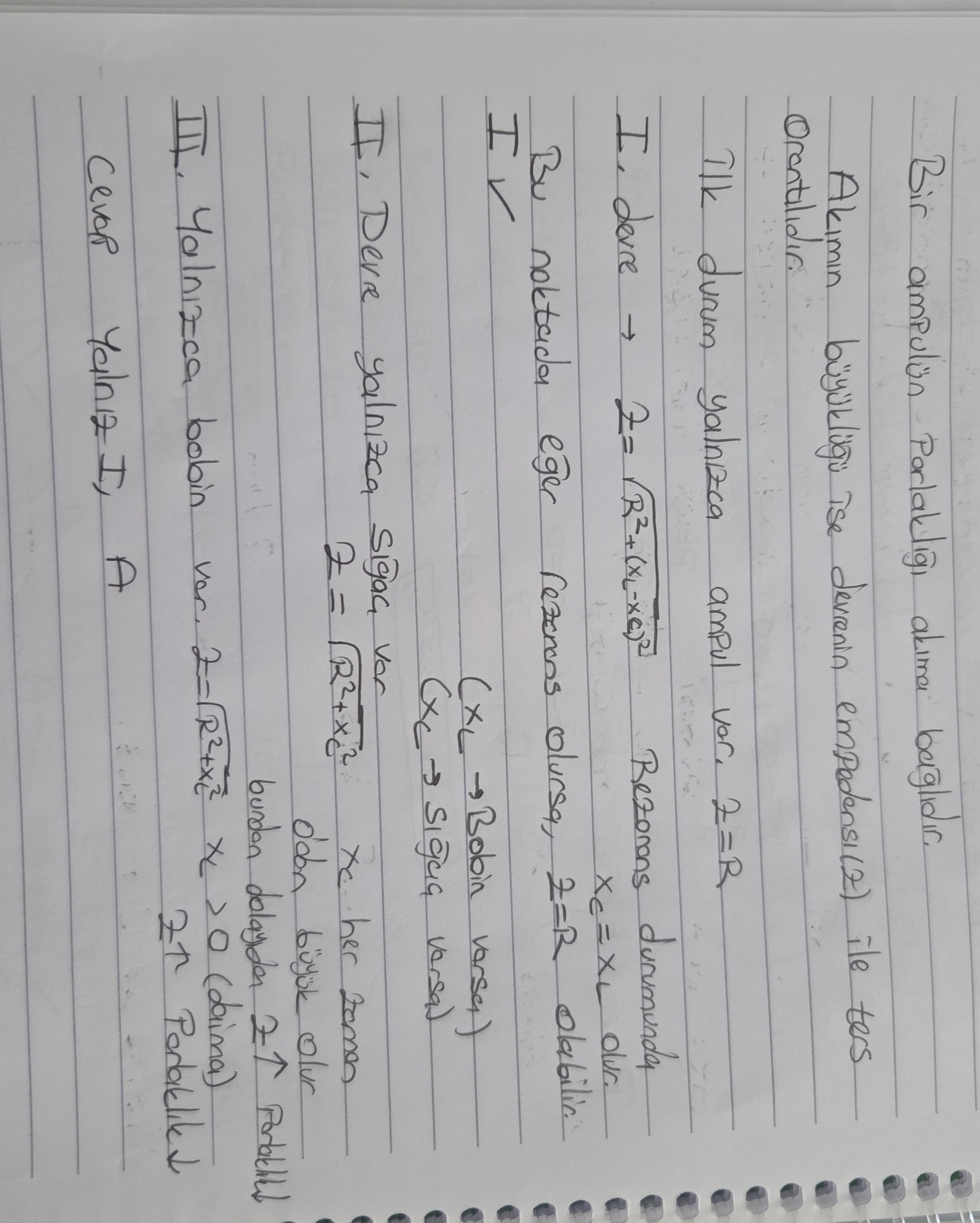

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
Bilgehan, laboratuvarda bulunan bir ampulü alternatif gerilim kaynağına bağlayarak şekildeki devreyi kurduğunda ampulün belirli çözümü – sayfa 1

Çözümün yazılı anlatımı

Bir ampulün Paralel bağlı akıma bağlıdır. Akımın büyüklüğü ise devrenin empedansı(z) ile ters orantlıdır. I. durum yalnızca ampul var, z = R I. dare → z = √(R²+(xL-xc)²) Rezonans durumunda xc = xL olur xc → R olabilir I. Bu noktada eğer fazlamas olursa (xL → Bobin varsa) II. Deva yalnızca Sigma var z = √(R²+xc²) x hep pozitif olur burdan dolayısıyla z → R olllll III. yalnızca bobin var z = √(R²+xL²) x > 0 (daima) z → R olllll Cevaf yalnız I, A
