Ayşenur, laboratuvarda bulunan K, L, M, N ve P ampullerini Şekil 1'deki gibi bağladığında toplam 3 tane ampulün ışık verdiğini

Question

Ayşenur, laboratuvarda bulunan K, L, M, N ve P ampullerini Şekil 1'deki gibi bağladığında toplam 3 tane ampulün ışık verdiğini fark ediyor. Daha sonra aynı ampulleri Şekil 2'deki gibi bağladığında ise toplamda yine 3 tane ampulün ışık verdiğini gözlemliyor. Ayşenur'un kullanmış olduğu ampullerden yalnızca bir tanesinin bozuk olduğu bilindiğine göre bozuk olan ampul aşağıdakilerden hangisidir?
A) K
B) L
C) M
D) N
E) P

Accepted Answer

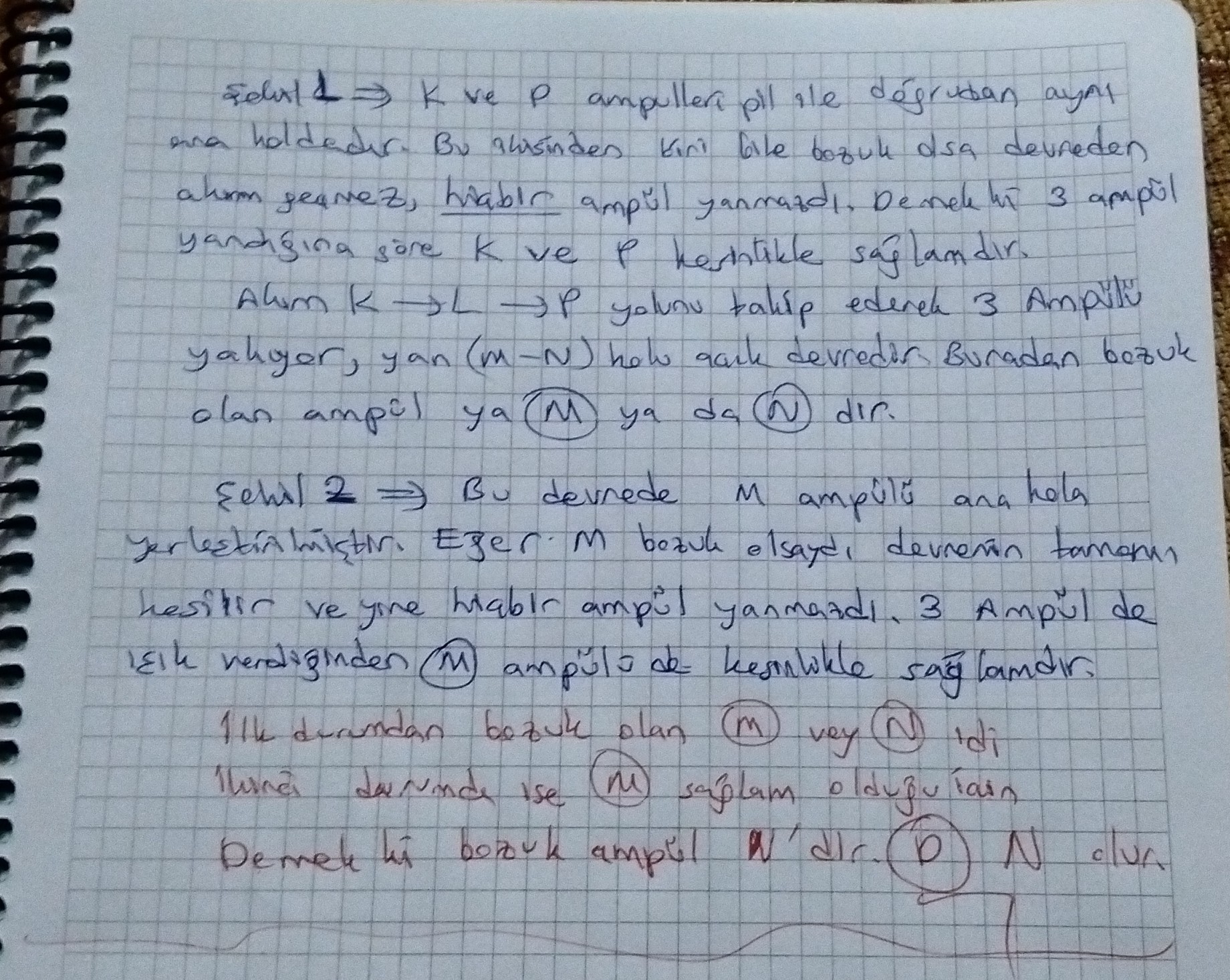

Doğru cevap: D. Şekil 1 ⇒ K ve P ampulleri pil ile doğrudan aynı ana koldadır. Bu ikisinden kiri bile bozuk olsa devreden akım geçmez, hiçbir ampul yanmazdı. Demek ki 3 ampül yandığına göre K ve P kesinlikle sağlamdır. Akım K → L → P yolunu takip ederek 3 Ampülü yakıyor, yan (m - N) holu açık devredir. Buradan bozuk olan ampül ya ⓜ ya da ⓝ dir. Şekil 2 ⇒ Bu devrede M ampülü ana kola yerleştirilmiştir. Eğer M bozuk olsaydı devrenin tamamı kesilir ve yine hiçbir ampul yanmazdı. 3 Ampül de ışık verdiğinden ⓜ ampülü de kesinlikle sağlamdır. 1lli durumdan bozuk olan ⓜ vey ⓝ idi 1lunci durumda ise ⓜ sağlam olduğu için Demek ki bozuk ampül N'dir. ⓓ N olur.

Ayşenur, laboratuvarda bulunan K, L, M, N ve P ampullerini Şekil 1'deki gibi bağladığında toplam 3 tane ampulün ışık verdiğini

Öğretmenin Çözümü

Çözümün yazılı anlatımı
