Şekildeki devrede özdeş lambalar, iç direnci önemsiz üreteç, ampermetre ve voltmetre verilmiştir. Üretecin negatif kutbundan

Question

Şekildeki devrede özdeş lambalar, iç direnci önemsiz üreteç, ampermetre ve voltmetre verilmiştir. Üretecin negatif kutbundan çıkan tel ilk durumda devreye K noktasından temas edip devreden akım geçmesini sağlamıştır. Daha sonra telin ucu K noktasından alınıp L noktasına temas ettirilerek ampermetreden akım geçmesi sağlanmıştır. Buna göre ampermetre ve voltmetrede okunan ilk ve son değerler arasındaki değişim aşağıdakilerden hangisi gibidir? Ampermetre Voltmetre
A) Artar Değişmez
B) Azalır Azalır
C) Değişmez Artar
D) Artar Artar
E) Değişmez Azalır

Accepted Answer

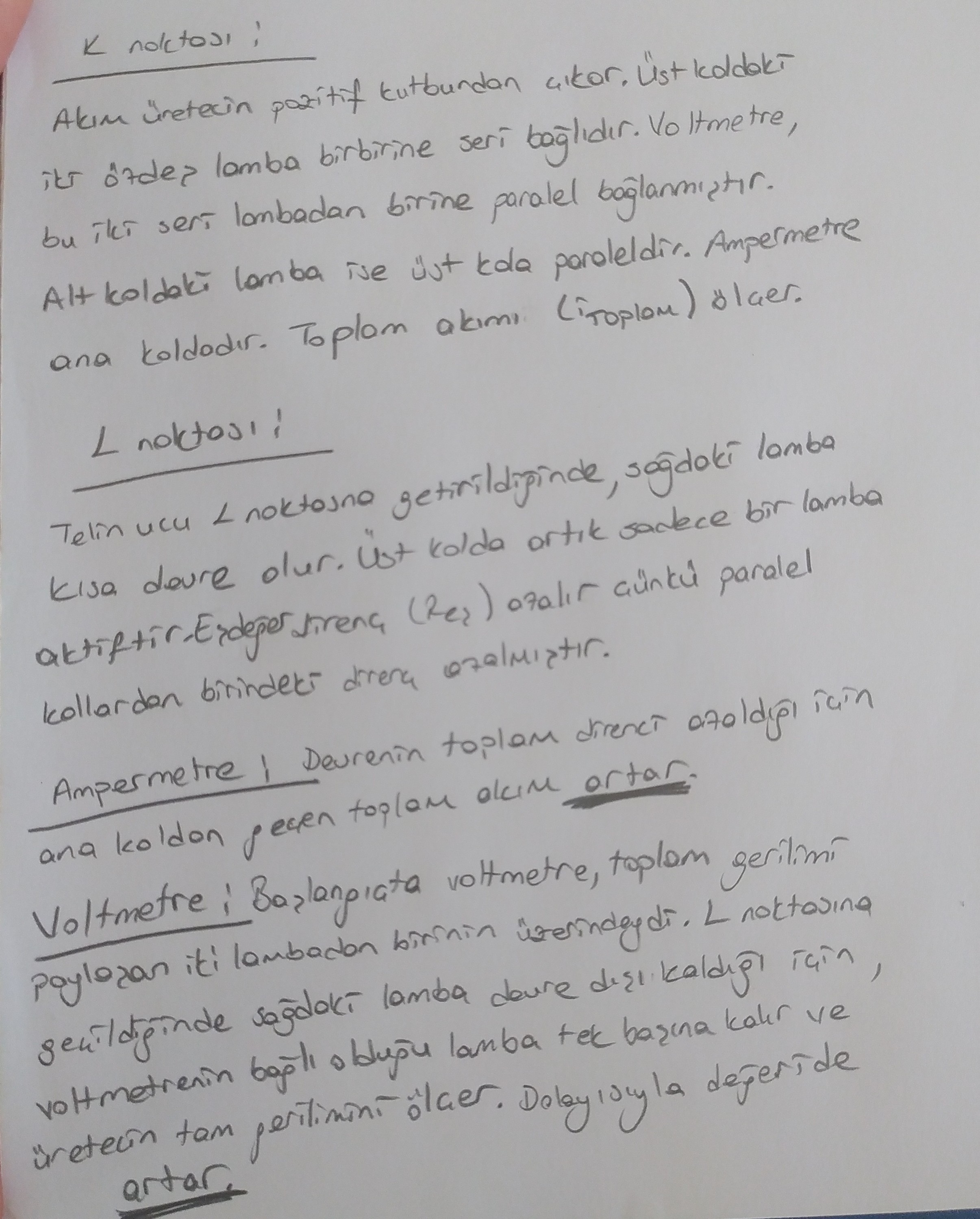

Doğru cevap: D. K noktası : Akım üretecin pozitif kutbundan çıkar. Üst koldaki iki özdeş lamba birbirine seri bağlıdır. Voltmetre, bu iki seri lambadan birine paralel bağlanmıştır. Alt koldaki lamba ise üst kola paraleldir. Ampermetre ana koldadır. Toplam akımı (İtoplam) ölçer. L noktası : Telin ucu L noktasına getirildiğinde, sağdaki lamba kısa devre olur. Üst kolda artık sadece bir lamba aktiftir. Eşdeğer direnç (Reş) azalır çünkü paralel kollardan birindeki direnç azalmıştır. Ampermetre : Devrenin toplam direnci azaldığı için ana koldan geçen toplam akım artar. Voltmetre : Başlangıçta voltmetre, toplam gerilimi paylaşan iki lambadan birinin üzerindeydi. L noktasına getirildiğinde sağdaki lamba devre dışı kaldığı için, voltmetrenin bağlı olduğu lamba tek başına kalır ve voltmetrenin tam gerilimini ölçer. Dolayısıyla değeri de artar.

Şekildeki devrede özdeş lambalar, iç direnci önemsiz üreteç, ampermetre ve voltmetre verilmiştir. Üretecin negatif kutbundan

Öğretmenin Çözümü

Çözümün yazılı anlatımı
