Etkin gerilimi sabit olan bir alternatif akım kaynağına bir direnç, ohmik direnci ihmal edilen bir bobin ve bir sığaç

Etkin gerilimi sabit olan bir alternatif akım kaynağına bir direnç, ohmik direnci ihmal edilen bir bobin ve bir sığaç (kondansatör) seri bağlanarak alternatif akım devresi oluşturuluyor. Bu devre rezonans halinde çalışmakta iken sığacın levhaları arasına kağıt yerleştirilirse I. direncin elektriksel gücü, II. bobinin uçları arasındaki potansiyel farkı, III. sığacın kapasitif reaktansı niceliklerinden hangileri azalır?
A) Yalnız III
B) I, II ve III
C) I ve III
D) II ve III
E) I ve II

Etkin gerilimi sabit olan bir alternatif akım kaynağına bir direnç, ohmik direnci ihmal edilen bir bobin ve bir sığaç
✓ Doğru cevap
B) I, II ve III

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

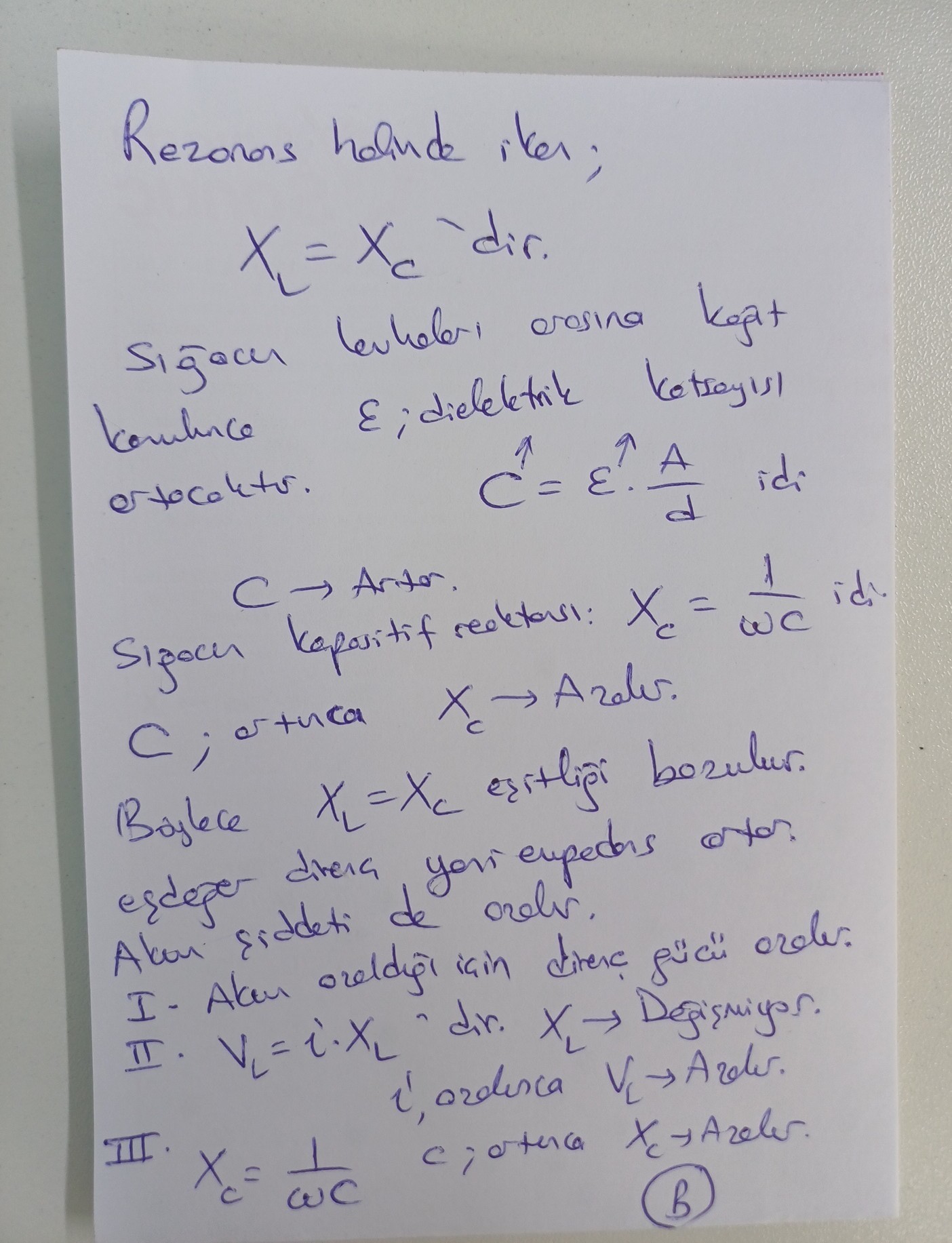

Etkin gerilimi sabit olan bir alternatif akım kaynağına bir direnç, ohmik direnci ihmal edilen bir bobin ve bir sığaç çözümü – sayfa 1

Çözümün yazılı anlatımı

Rezonans halinde iken; X_L = X_C 'dir. Sığacın levhaları arasına kapt konulunca ε; dielektrik katsayısı artacaktır. C = ε · A/d idi C → Artar. Sığacın kapasitif reaktansı: X_C = 1/ωC idi. C; artınca X_C → Azalır. Böylece X_L = X_C eşitliği bozulur. eşdeğer direnç yani empedans artar. Akım şiddeti de azalır. I- Akım azaldığı için direnç gücü azalır. II. V_L = i · X_L 'dir. X_L → Değişmiyor. i, azalınca V_L → Azalır. III. X_C = 1/ωC c; artınca X_C → Azalır. (B)
