Toprak ile Gökay sadece doğru akımla çalışan bir radyo ile eski tip akkor lambayı sabit frekanslı alternatif akım kaynağına

Question

Toprak ile Gökay sadece doğru akımla çalışan bir radyo ile eski tip akkor lambayı sabit frekanslı alternatif akım kaynağına şekildeki gibi bağlamışlardır. Buna göre boş bırakılan yerlere hangi devre elemanları bağlanırsa lamba ve radyo sorunsuz bir şekilde çalışır? I II
A) Transformatör Sığaç
B) Diyot Bobin
C) Transistör Diyot
D) Transformatör Ampermetre
E) Diyot Voltmetre

Accepted Answer

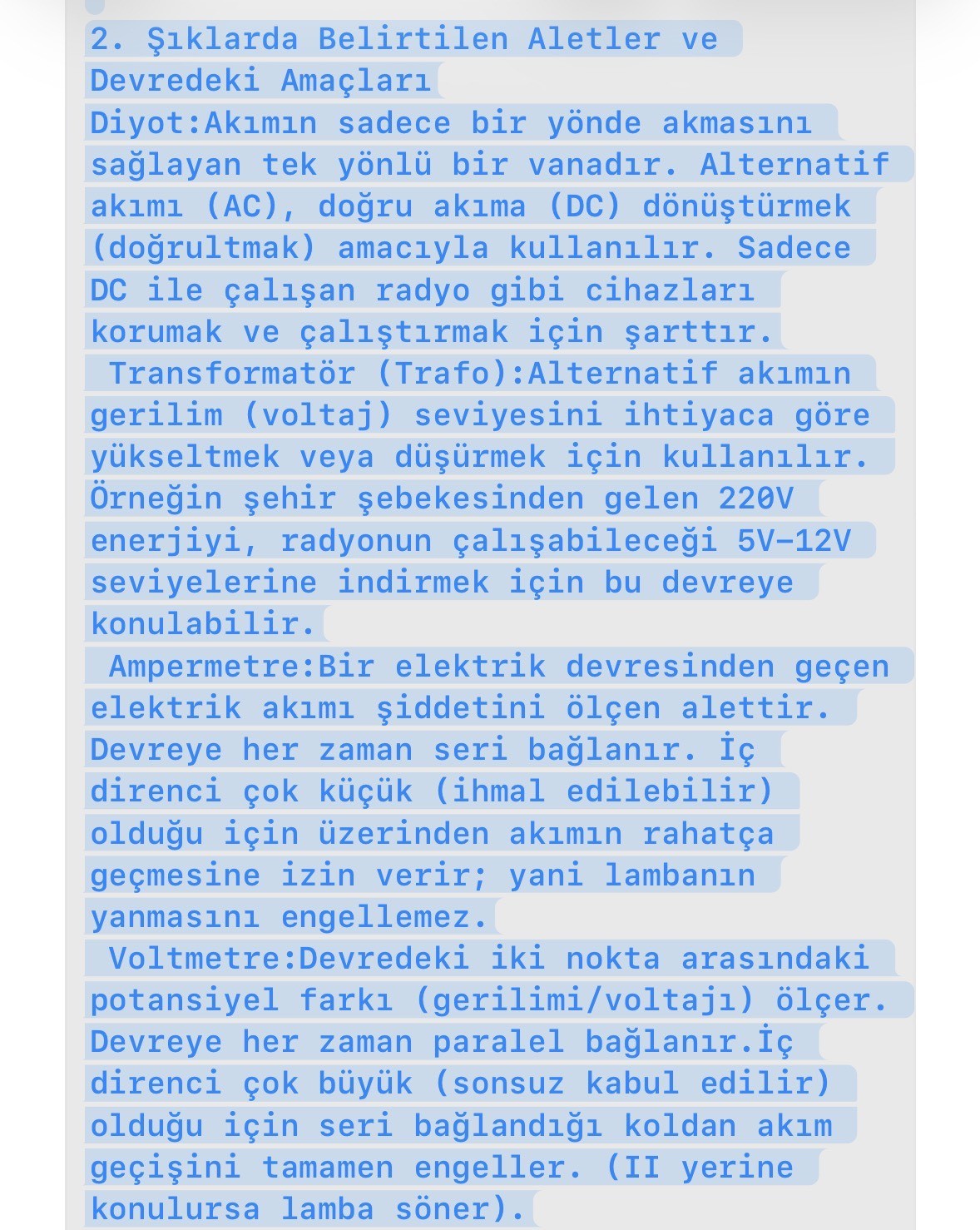

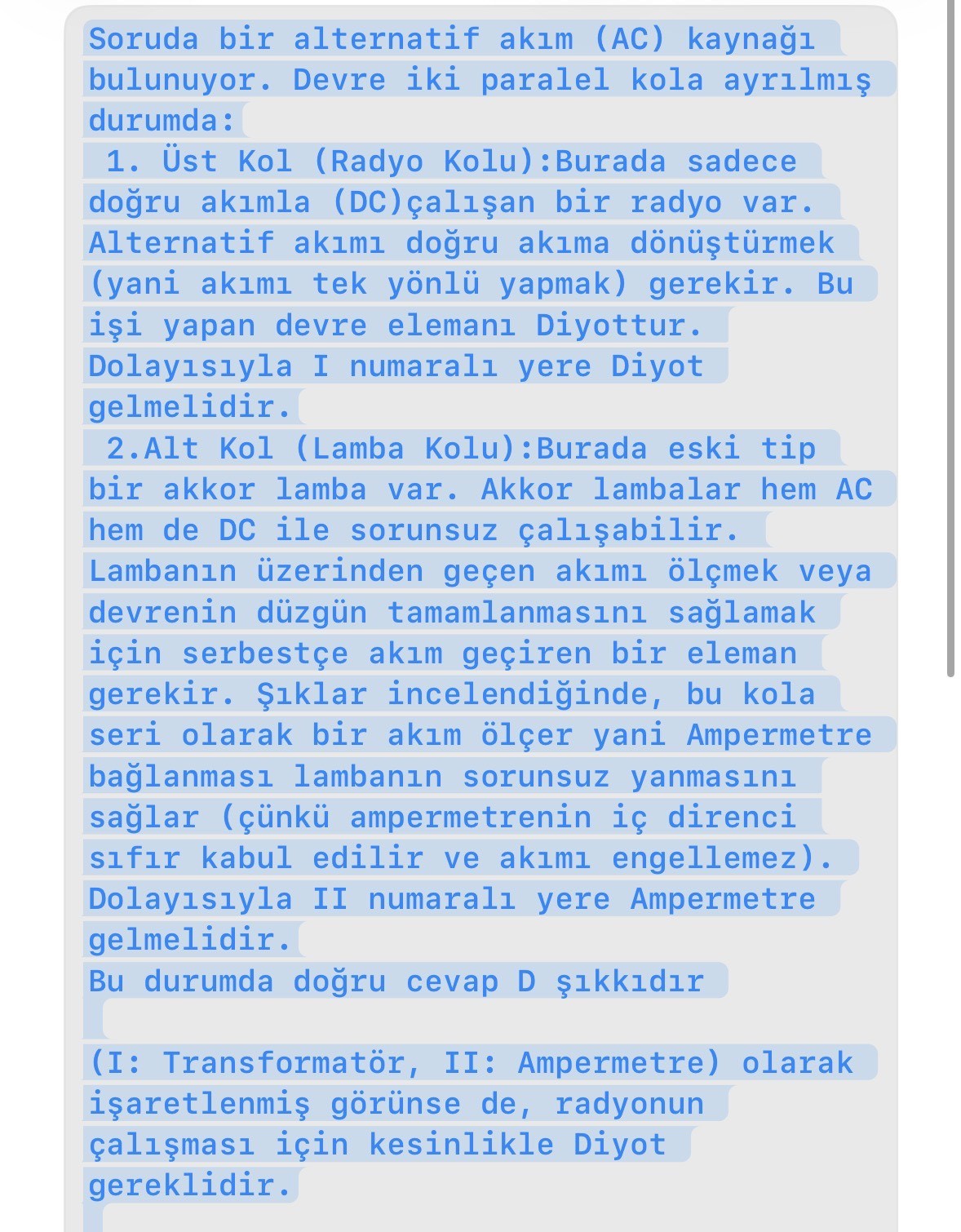

Doğru cevap: D. Soruda bir alternatif akım (AC) kaynağı bulunuyor. Devre iki paralel kola ayrılmış durumda: 1. Üst Kol (Radyo Kolu):Burada sadece doğru akımla (DC)çalışan bir radyo var. Alternatif akımı doğru akıma dönüştürmek (yani akımı tek yönlü yapmak) gerekir. Bu işi yapan devre elemanı Diyottur. Dolayısıyla I numaralı yere Diyot gelmelidir. 2.Alt Kol (Lamba Kolu):Burada eski tip bir akkor lamba var. Akkor lambalar hem AC hem de DC ile sorunsuz çalışabilir. Lambanın üzerinden geçen akımı ölçmek veya devrenin düzgün tamamlanmasını sağlamak için serbestçe akım geçiren bir eleman gerekir. Şıklar incelendiğinde, bu kola seri olarak bir akım ölçer yani Ampermetre bağlanması lambanın sorunsuz yanmasını sağlar (çünkü ampermetrenin iç direnci sıfır kabul edilir ve akımı engellemez). Dolayısıyla II numaralı yere Ampermetre gelmelidir. Bu durumda doğru cevap D şıkkıdır (I: Transformatör, II: Ampermetre) olarak işaretlenmiş görünse de, radyonun çalışması için kesinlikle Diyot gereklidir.

Toprak ile Gökay sadece doğru akımla çalışan bir radyo ile eski tip akkor lambayı sabit frekanslı alternatif akım kaynağına

Öğretmenin Çözümü

Çözümün yazılı anlatımı
