7. Şekildeki ideal transformatördeki sarım sayıları arasındaki ilişki N₃ > N₁ > N₄ > N₂ dir. N₁ sarımı gerilimi V olan doğru akım kaynağına, N₂ ve N₃ sarımları etkin gerilimleri V olan alternatif akım kaynaklarına bağlı olup K, L ve M anahtarları açıktır. Buna göre, transformatörün çıkışındaki A lambasının V'den daha küçük bir etkin gerilimle yanması için K, L ve M anahtarlarından hangileri tek başına kapatılabilir? A) Yalnız K B) Yalnız L C) Yalnız M D) K ve M E) L ve M

Accepted Answer

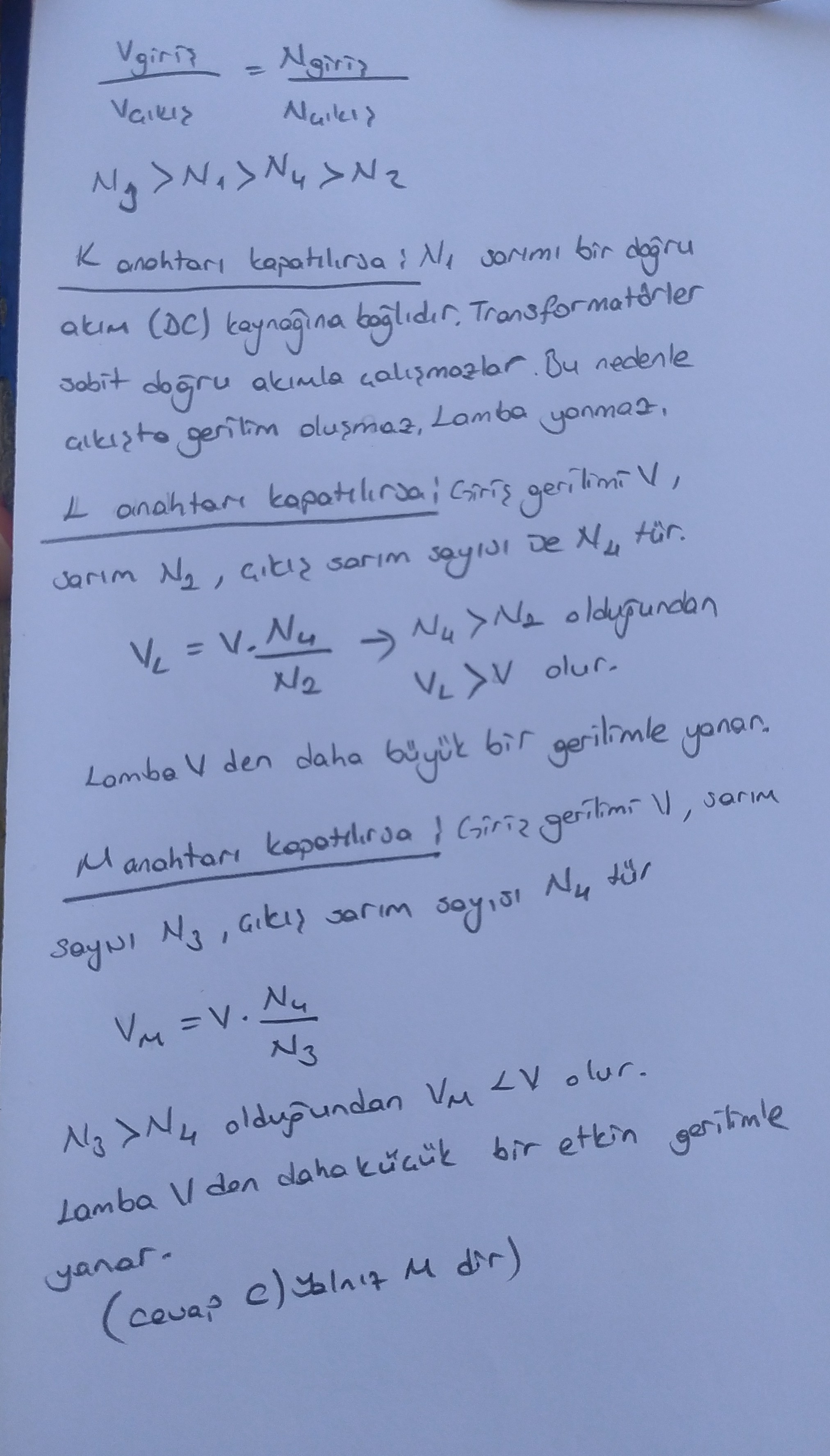

Doğru cevap: C. Vgiriş / Vçıkış = Ngiriş / Nçıkış Ng > N1 > N4 > N2 K anahtarı kapatılırsa : N1 sarımı bir doğru akım (DC) kaynağına bağlıdır. Transformatörler sabit doğru akımla çalışmazlar. Bu nedenle çıkışta gerilim oluşmaz, Lamba yanmaz. L anahtarı kapatılırsa: Giriş gerilimi V, sarım N2 , çıkış sarım sayısı de N4 tür. V_L = V . N4/N2 → N4 > N2 olduğundan V_L > V olur. Lamba V den daha büyük bir gerilimle yanar. M anahtarı kapatılırsa : Giriş gerilimi V, sarım sayısı N3 , çıkış sarım sayısı N4 tür V_M = V . N4/N3 N3 > N4 olduğundan V_M < V olur. Lamba V den daha küçük bir etkin gerilimle yanar. (cevap e) Yalnız M dir)
