Sayfa düzlemine dik ve içeri doğru yönelmiş B manyetik alanı içinde bulunan K, L ve M iletken çubukları, birim karelere bölünmüş

Question

Sayfa düzlemine dik ve içeri doğru yönelmiş B manyetik alanı içinde bulunan K, L ve M iletken çubukları, birim karelere bölünmüş sayfa düzleminde kesikli çizgilerle gösterilen yolları izleyerek şekildeki gibi 1, 2, 3 konumlarından sırasıyla 4, 5, 6 konumlarına sabit hızlarla hareket ettiriliyor. Çubukların hareket süreleri eşit olduğuna göre; K, L ve M çubuklarının hareketleri süresince uçları arasında oluşan indüksiyon elektromotor kuvvetleri (εK, εL ve εM) arasındaki ilişki aşağıdakilerin hangisinde doğru olarak verilmiştir?
A) εK = εL > εM
B) εK = εM > εL
C) εL = εM > εK
D) εL > εK = εM
E) εL > εM > εK

Accepted Answer

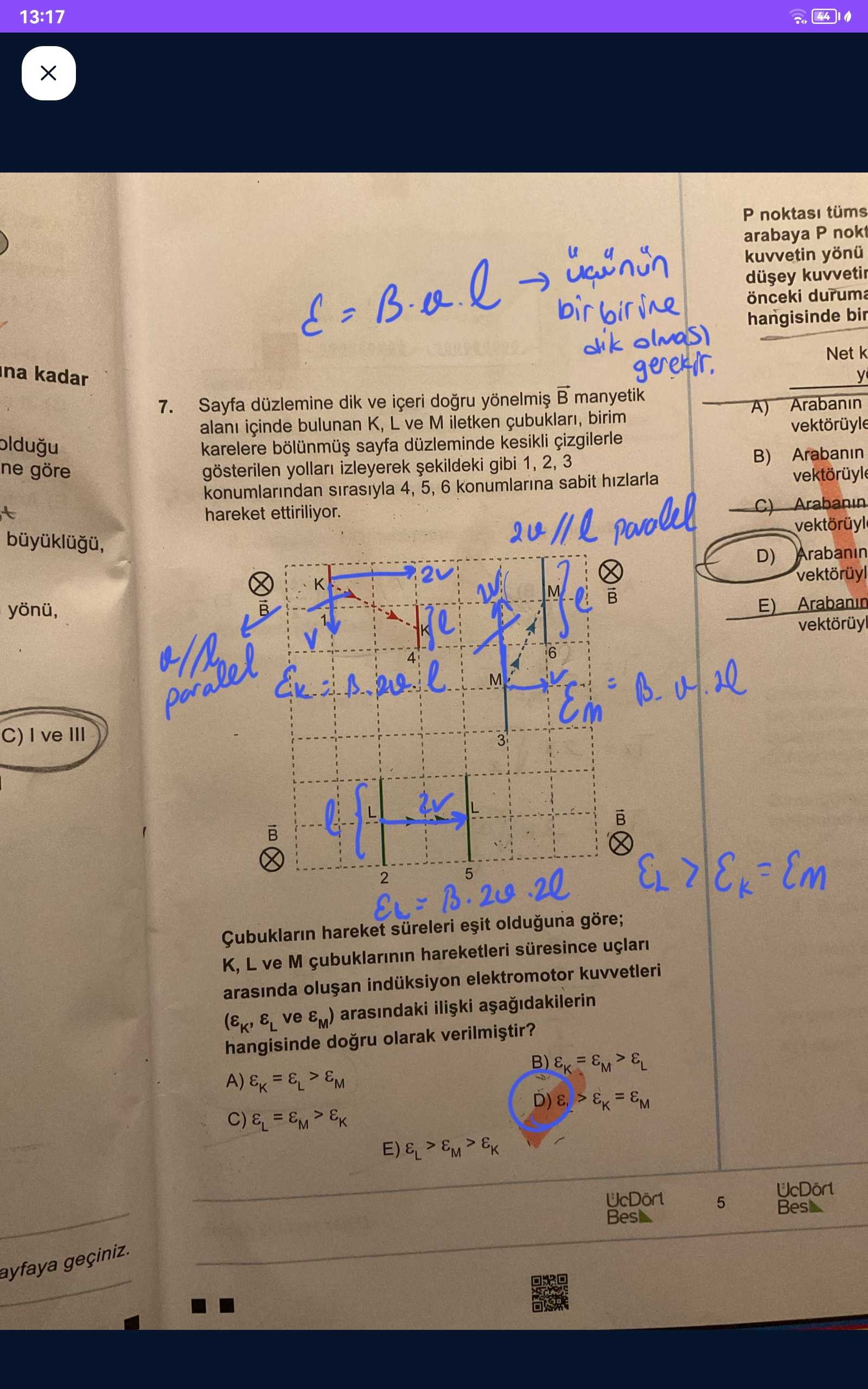

Doğru cevap: D. ε = B · v · l → üçünün birbirine dik olması gerekir. 7. Sayfa düzlemine dik ve içeri doğru yönelmiş B̄ manyetik alanı içinde bulunan K, L ve M iletken çubukları, birim karelere bölünmüş sayfa düzleminde kesikli çizgilerle gösterilen yolları izleyerek şekildeki gibi 1, 2, 3 konumlarından sırasıyla 4, 5, 6 konumlarına sabit hızlarla hareket ettiriliyor. 2v // l paralel v // paralel Ek = B · 2v · l Em = B · v · 2l l { L →2v L EL = B · 2v · 2l εL > εK = εM Çubukların hareket süreleri eşit olduğuna göre; K, L ve M çubuklarının hareketleri süresince uçları arasında oluşan indüksiyon elektromotor kuvvetleri (εK, εL ve εM) arasındaki ilişki aşağıdakilerin hangisinde doğru olarak verilmiştir? A) εK = εL > εM B) εK = εM > εL C) εL = εM > εK D) εL > εK = εM E) εL > εM > εK

Sayfa düzlemine dik ve içeri doğru yönelmiş B manyetik alanı içinde bulunan K, L ve M iletken çubukları, birim karelere bölünmüş

Öğretmenin Çözümü

Çözümün yazılı anlatımı
